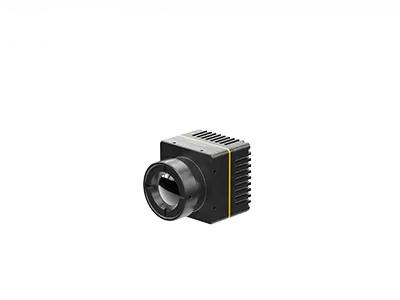

โมดูลกล้องถ่ายภาพความร้อนแบบบูรณาการที่รวดเร็ว 384x288 17μM สำหรับการดูแลสุขภาพ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 384x288 | การใช้พลังงาน | 0.85W |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 17μm |
NETD ทั่วไป | <50mK | อัตราเฟรม | 25Hz |
แสงสูง | โมดูลกล้องถ่ายภาพความร้อน 17uM,โมดูลกล้องถ่ายภาพความร้อน 384x288,โมดูลกล้องถ่ายภาพความร้อน 0.85W |

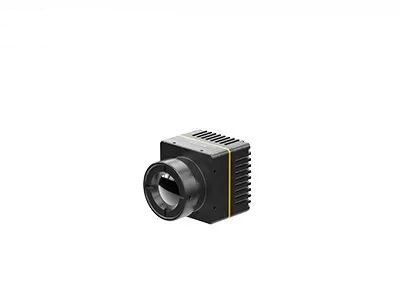

โมดูลกล้องถ่ายภาพความร้อน 384x288/17μM บูรณาการอย่างรวดเร็วสำหรับการดูแลสุขภาพ
โมดูลระบายความร้อน iHA417W ได้รับการพัฒนาเป็นพิเศษสำหรับการวินิจฉัยทางการแพทย์มันถูกรวมเข้ากับบรรจุภัณฑ์ระดับเวเฟอร์ที่พัฒนาขึ้นเอง 384×288/17μm เครื่องตรวจจับอินฟราเรด, เลนส์ 9.1 มม., อินเทอร์เฟซมาตรฐาน 30 พิน (บอร์ดเสริม Type-C เสริม) และ SDK เฉพาะสำหรับการวัดอุณหภูมิทางการแพทย์
ระยะการวัดอุณหภูมิมี 2 โหมด คือ 5 เมตร และ 0.5 เมตร ใช้งานได้ในสถานการณ์ต่างๆโมดูลระบายความร้อนเพื่อการวินิจฉัยทางการแพทย์ iHA417 มีความสม่ำเสมอในการวัดอุณหภูมิที่ดีกว่าและความแม่นยำในการวัดอุณหภูมิที่เหนือกว่า ±0.5°Cไม่จำเป็นต้องใช้ตัวเครื่องสีดำในตัว ช่วยให้มั่นใจได้ถึงการออกแบบที่กะทัดรัดและการวัดอุณหภูมิที่ง่ายขึ้น
โมดูลกล้องตรวจจับความร้อน iHA417W สามารถผสานรวมเข้ากับอุปกรณ์ถ่ายภาพความร้อนทางการแพทย์ต่างๆ ได้อย่างรวดเร็ว และคาดว่าจะนำไปใช้อย่างแพร่หลายในด้านการตรวจโรค กายภาพบำบัดทางการแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ ฯลฯ ในปัจจุบันและอนาคต .
- ขนาดเล็ก: 25.4mm×25.4mm×30.3mm (พร้อมเลนส์)
- NETD ทั่วไป <50mk
- ระยะตรวจจับ: 0.5m/5m
- น้ำหนักเบาเพียง 32.2 กรัม
- ความแม่นยำในการวัดอุณหภูมิที่เหนือกว่า: ±0.5℃
แบบอย่าง | iHA417W |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 384×288 |
ขนาดพิกเซล | 17μm |
ช่วงสเปกตรัม | 8~14μm |
NETD ทั่วไป | <50mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | 5 วินาที |
วิดีโอดิจิทัล | ดิบ/YUV |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/หลอกสี |
อัลกอริทึมรูปภาพ | NUC/3DNR/DNS/DRC/EE/SFFC |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | ประเภท-C |
โหมดการสื่อสาร | ยูเอสบี |
การจ่ายแรงดัน | 5±0.5V |
การใช้พลังงานโดยทั่วไป | 0.85W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10°C ~ +50°C |
ช่วงการวัดอุณหภูมิ | 15 ℃ ~ 50 ℃ |
ความแม่นยำในการวัดอุณหภูมิ | ≤±0.5℃ (ไม่มีลมในร่ม ช่วงอุณหภูมิเป้าหมาย 32℃~42℃) |
การวัดระยะทาง | สองโหมด: 0.5m หรือ 5m |
เอสดีเค | รองรับ Windows/Android/Linux SDK บรรลุการถ่ายภาพความร้อนแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | ≤25.4×25.4×30.3 (พร้อมเลนส์ 9.1 มม.) |
น้ำหนัก | 32.2±3g (พร้อมเลนส์ 9.1 มม.) |
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 แกน |
ช็อก | Half-sine Wave, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | โฟกัสคงที่ Athermal: 9.1 มม |
ใบรับรอง | |
มาตรฐาน | ROHS/การเข้าถึง |
โมดูลระบายความร้อน iHA417 คาดว่าจะถูกนำมาใช้อย่างแพร่หลายในด้านการคัดกรองโรค กายภาพบำบัดทางการแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ ฯลฯ ในปัจจุบันและอนาคต
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่นึกถึงคือรังสีอินฟราเรด (IR)ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มม.วัตถุทั้งหมดปล่อยความร้อนจำนวนหนึ่งออกมาในรูปของรังสีอินฟราเรดซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น
2. กล้องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุโดยรอบได้อย่างละเอียดอ่อนจากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งออกข้อมูลอุณหภูมิสำหรับการถ่ายภาพ ซึ่งขึ้นอยู่กับข้อมูลความแตกต่างของอุณหภูมิยิ่งวัตถุร้อนมากเท่าไหร่ วัตถุก็จะยิ่งปล่อยรังสีอินฟราเรดออกมามากเท่านั้นหากความเข้มสูงเกินไป คุณจะรู้สึกเหมือนร้อน
