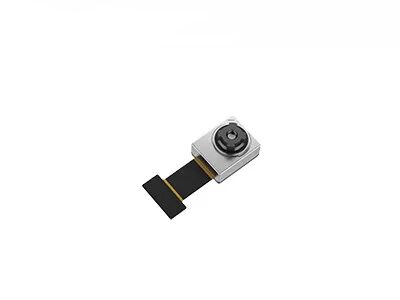

OEM ขนาดเล็กไม่ระบายความร้อนแกนถ่ายภาพความร้อน LWIR 256x192 12μm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 256x192 | สนามพิกเซล | 12μm |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ช่วงอุณหภูมิ | -20℃~+120℃ (ปรับแต่งได้) |
สพธอ | ≤45mK | ขนาด | 15x13x6.83มม |
แสงสูง | แกนถ่ายภาพความร้อน LWIR ที่ไม่มีการระบายความร้อน,แกนถ่ายภาพความร้อน OEM LWIR,แกนกล้องความร้อนขนาดเล็ก 12um |
แกนสร้างภาพความร้อนแบบไม่ระบายความร้อน LWIR น้ำหนักเบาพร้อมความละเอียด 256x192 ขนาดพิกเซล 12μm
โมดูลถ่ายภาพ IR แบบไม่ระบายความร้อน TIMO256 หรือที่เรียกว่าโมดูลระบายความร้อนแบบไม่ระบายความร้อน เป็นหนึ่งในตระกูลโมดูลกล้องอินฟราเรด TIMO ที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับอินฟราเรดขนาด 256x192 / 12μm wafer level package (WLP) ขนาดเล็กพิเศษที่ครอบคลุมความยาวคลื่นตั้งแต่ 8 ถึง 14 ไมครอน
ด้วยเทคโนโลยี WLP โมดูลกล้อง IR ความร้อน TIMO256 มีโครงสร้างระดับซุปเปอร์ไมโคร มีค่าใช้จ่ายต่ำเป็นพิเศษ ในขณะที่ให้ความไวที่มากขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เหมาะสม ทำให้ลูกค้าสามารถเลือกประเภทที่เหมาะสมที่สุดตามความต้องการของตนเอง
เนื่องจากโครงสร้างที่ได้รับการปรับปรุงอย่างเต็มที่ แกนกล้องถ่ายภาพความร้อน TIMO256 จึงเป็นที่นิยมและใช้กันอย่างแพร่หลายในการถ่ายภาพความร้อนด้วยอินฟราเรด เช่น การถ่ายภาพความร้อน การป้องกันการแพร่ระบาด ฮาร์ดแวร์อัจฉริยะ AIoT เป็นต้น
- ตัวตรวจจับ: ไมโครโบโลมิเตอร์ที่ไม่มีการระบายความร้อน WLP
- ความละเอียด: 256x192 / 12 μm
- ขนาดจิ๋ว : 15x13x6.83mm
- NETD: ≤45mK
แบบอย่าง | TIMO-256 |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 256x192 |
สนามพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
สพธอ | ≤45mK |
ประเภทเลนส์ | ดับเบิลยูแอลโอ |
โหมดโฟกัส | แก้ไขการซูม |
เอชเอฟโอวี | 53°±1° |
ระยะชัดลึก | 10 ซม. ถึงอินฟินิตี้ |
อัตราเฟรม | 1~30Hz (ปรับแต่งได้) |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิ | -20°C ~ +120°C (ปรับแต่งได้) |
ความแม่นยำของอุณหภูมิ | ปรับแต่งได้ (ตอบสนองความต้องการของร่างกายหรือการถ่ายภาพความร้อนทางอุตสาหกรรม) |
อินเทอร์เฟซ/การควบคุม | |
เอวีดี | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
ดีวีดีดี | 1.8V±0.05V |
อินเตอร์เฟซ | อินเทอร์เฟซดิจิตอล |
การใช้พลังงาน | 70mW |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 15x13x6.83 (ข้อมูลจำเพาะจะมีผลเหนือกว่า) |
อุณหภูมิในการทำงาน | -20°C ~ +60°C |
อุณหภูมิในการจัดเก็บ | -40°C ~ +85°C |
แกนกล้องจับความร้อน TIMO256 ถูกนำมาใช้กันอย่างแพร่หลายในหลาย ๆ ด้าน เช่น เทอร์โมกราฟฟี, ฮาร์ดแวร์อัจฉริยะ, อาคารอัจฉริยะ, บ้านอัจฉริยะ, AIoT เป็นต้น
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่นึกถึงคือรังสีอินฟราเรด (IR)ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มม.วัตถุทั้งหมดปล่อยความร้อนจำนวนหนึ่งออกมาในรูปของรังสีอินฟราเรดซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น
2. กล้องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุโดยรอบได้อย่างละเอียดอ่อนจากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งออกข้อมูลอุณหภูมิสำหรับการถ่ายภาพ ซึ่งขึ้นอยู่กับข้อมูลความแตกต่างของอุณหภูมิยิ่งวัตถุร้อนมากเท่าไหร่ วัตถุก็จะยิ่งปล่อยรังสีอินฟราเรดออกมามากเท่านั้นหากความเข้มสูงเกินไป คุณจะรู้สึกเหมือนร้อน
