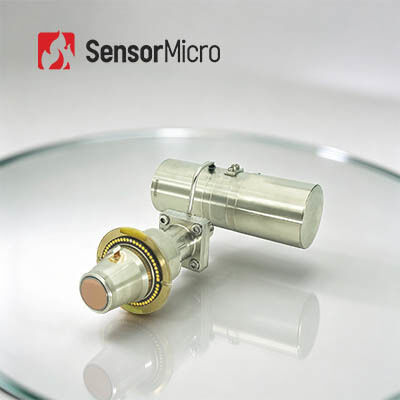

ระบบเฝ้าระวังความปลอดภัย เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน MWIR 640x512 15μm ชุดประกอบคูลเลอร์ Dewar ในตัว
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| แอปพลิเคชัน | การตรวจสอบความปลอดภัย | เทคโนโลยี | การถ่ายภาพความร้อนอินฟราเรด |
|---|---|---|---|
| ช่วงสเปกตรัม8~14μm | 3.7~4.8μm เมกะวัตต์ | ปณิธาน | 640x512/12μm |
| อุณหภูมิในการทำงาน | -45°C~+71°C | สุทธิ | 16เอ็มเค (F2); 18เอ็มเค (F4) |
| เน้น | เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน MWIR 15 ไมโครเมตร,เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนสำหรับการเฝ้าระวังความปลอดภัย,เครื่องตรวจจับแบบระบายความร้อน MWIR 640x512 |
||
รายละเอียดสินค้า
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน MWIR สำหรับการเฝ้าระวังความปลอดภัย 640×512 / 15 ไมโครเมตร
C615M MWIR เป็นหนึ่งในเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน HgCdTe/MCT ที่พัฒนาโดย SensorMicro มีคุณสมบัติที่นิยมใช้กันอย่างแพร่หลายคือ 640×512 / 15 ไมโครเมตร ทำให้เหมาะสำหรับการใช้งานเกือบทุกประเภท รวมถึงระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบมือถือ และกล้องตรวจจับการรั่วไหลของก๊าซ
C615M RS058 สามารถใช้แทนที่ผลิตภัณฑ์ Scorpio ที่คล้ายคลึงกันส่วนใหญ่ได้เมื่อกำหนดค่าด้วยเครื่องทำความเย็น Stirling แบบรวม RS058 การออกแบบ Dewar ขนาดของเครื่องทำความเย็น และอินเทอร์เฟซทางกล/ไฟฟ้าเกือบจะเหมือนกัน ดังนั้นผู้รวมระบบกล้องจึงสามารถถอดส่วนที่ชำรุดเก่าออกและเชื่อมต่อ C615M RS058 ที่สามารถใช้แทนกันได้ได้อย่างง่ายดายเพื่อการกำหนดค่าภายในเพิ่มเติม
คุณสมบัติหลัก
ภาพคมชัดและชัดเจน
- ความสม่ำเสมอที่ดีด้วยอัตราพิกเซลที่มีประสิทธิภาพ > 99.5%
- ความไวสูงด้วย NETD ทั่วไปต่ำถึง 16 mK
รับประกันการจัดหาอย่างต่อเนื่อง
- อินเทอร์เฟซมาตรฐานที่สามารถใช้แทนกันได้
- การผลิตจำนวนมากด้วยความสม่ำเสมอที่ดี
ออกแบบมาสำหรับการใช้งานเฉพาะทาง
- สามารถปรับแต่งความยาวคลื่นได้
- สามารถปรับแต่ง F-number ได้
- สามารถปรับแต่งพื้นผิวการติดตั้งได้
- มี cryocooler หลายแบบให้เลือก
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน C615M MWIR | ||
| วัสดุไวแสง | MCT | ||
| ความละเอียด | 640 × 512 | ||
| ขนาดพิกเซล | 15 ไมโครเมตร | ||
| การตอบสนองสเปกตรัม | 3.7 ไมโครเมตร ± 0.2 ไมโครเมตร ~ 4.8 ไมโครเมตร ± 0.2 ไมโครเมตร | ||
| โหมดการทำงาน | โหมด Snapshot; โหมด ITR/IWR Integration; โหมด Windows; Anti-blooming | ||
| ความจุประจุ | 6.36 Me⁻ (ITR), 4.99 Me⁻ (IWR) | ||
| ช่วงไดนามิก | ≥ 75 dB | ||
| ช่องสัญญาณออก | 4; สูงสุด 10 MHz ต่อช่องสัญญาณ | ||
| อัตราเฟรมสูงสุด | 120 Hz | ||
| NETD ทั่วไป | F2: 16 mK; F4: 18 mK | ||
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥ 99.76% | ||
| ความไม่สม่ำเสมอของการตอบสนอง | ≤ 8% | ||
| Cryocooler ที่กำหนดค่าได้ | RS058 | RS046 | LS734 |
| ประเภท Cryocooler | Rotary Stirling Cryocooler | Rotary Stirling Cryocooler | Linear Stirling Cryocooler |
| การใช้พลังงานคงที่ (23℃) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| การใช้พลังงานสูงสุด (71℃) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| แหล่งจ่ายไฟ | 24 V DC | 32 V DC | 24 V DC |
| เวลาทำความเย็น (23℃) | ≤ 6 นาที | ≤ 5 นาที 30 วินาที | ≤ 4 นาที |
| ขนาดสูงสุด (มม.) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | คอมเพรสเซอร์: φ46 × 122 Dewar: φ40 × 114 |
| น้ำหนัก (ก.) | ≤ 600 | ≤ 350 | ≤ 1200 |
| อุณหภูมิการทำงาน | -45℃ ~ +71℃ | ||
การใช้งานในอุตสาหกรรม
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C615M MWIR ถูกนำมาใช้อย่างแพร่หลายในหลายสาขา เช่น NDT การตรวจสอบสิ่งแวดล้อม การเฝ้าระวังระยะไกล และการวิจัยทางวิทยาศาสตร์
สายการผลิตของเรา
ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
มีเครื่องตรวจจับอินฟราเรดหลากหลายชนิด
มีทั้งเครื่องตรวจจับ IR แบบไม่ระบายความร้อนและแบบระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
การผลิตจำนวนมากเพื่อรับประกันการจัดส่งที่รวดเร็ว
สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านเครื่องตรวจจับ
คำถามที่พบบ่อย
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่ต้องพิจารณาคือรังสีอินฟราเรด (IR) ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มิลลิเมตร วัตถุทุกชนิดปล่อยความร้อนในรูปของรังสีอินฟราเรด ซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้"
2. เครื่องถ่ายภาพความร้อนด้วยอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนด้วยอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุรอบข้างได้อย่างแม่นยำ จากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งข้อมูลอุณหภูมิเพื่อสร้างภาพตามข้อมูลความแตกต่างของอุณหภูมิ วัตถุยิ่งร้อนเท่าใด ก็ยิ่งปล่อยรังสีอินฟราเรดมากขึ้นเท่านั้น หากความเข้มสูงเกินไป คุณจะรู้สึกได้ว่าเป็นความร้อน
