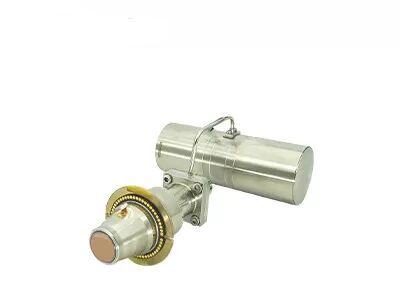

การตรวจสอบความปลอดภัย MWIR Cooled Infrared Detector 640x512 15μM
C615M MWIR เป็นหนึ่งในเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย HgCdTe/MCT ที่พัฒนาโดย Global Sensor Technology (GST)ด้วยสเปก 640x512/15μm ที่ได้รับความนิยมสูงสุดสำหรับการใช้งานที่เป็นไปได้เกือบทั้งหมด เช่น ระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบมือถือ กล้องตรวจจับการรั่วไหลของก๊าซ เป็นต้น
C615M RS058 สามารถใช้แทนกันได้กับผลิตภัณฑ์ส่วนใหญ่เช่น Scorpio เมื่อกำหนดค่าด้วย RS058 ในตัวสเตอร์ลิงคูลเลอร์การออกแบบ dewar ขนาดที่เย็นกว่า และอินเทอร์เฟซเชิงกล/ไฟฟ้าเกือบจะเหมือนกัน ดังนั้นผู้ประกอบกล้องจึงจำเป็นต้องถอดชิ้นส่วนเก่าที่มีข้อบกพร่องออกและเชื่อมต่อ C615M RS058 ที่เปลี่ยนแทนกันได้ของเราอย่างง่ายดายสำหรับการกำหนดค่าภายในเพิ่มเติม
ภาพที่คมชัดและชัดเจน
• ความสม่ำเสมอที่ดี อัตราพิกเซลจริง> 99.5%
• ความไวสูง NETD ทั่วไปต่ำถึง 17mK
รับประกันการจัดหาอย่างต่อเนื่อง
• อินเตอร์เฟสมาตรฐานที่เปลี่ยนได้
• การผลิตจำนวนมาก ความสม่ำเสมอที่ดี
ออกแบบมาสำหรับการใช้งานเฉพาะ
• สามารถปรับแต่งความยาวคลื่นได้
• สามารถกำหนดหมายเลข F ได้เอง
• สามารถปรับแต่งพื้นผิวการติดตั้งได้
• มีเครื่องทำความเย็นหลายเครื่อง
แบบอย่าง | C615 เมกะวัตต์ |
วัสดุ | อสม |
ปณิธาน | 640x512 |
สนามพิกเซล | 15μm |
ช่วงสเปกตรัม | 3.7μm~4.8μm เมกะวัตต์ |
โหมดการทำงาน | สแนปชอต, โหมดรวม ITR/IWR;โหมด Windows;ต่อต้านการบาน |
ความจุการชาร์จ | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
ช่วงไดนามิก | ≥75dB |
จำนวนเอาต์พุต | 4;สูงสุด 10Mpixel/s ต่อเอาต์พุต |
สพธอ | F2: ≤17mK F4: ≤18mK |
อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
การตอบสนองความไม่สม่ำเสมอ | ≤8% |
ประเภทไครโอคูลเลอร์ | RS058/RS046 |
การใช้พลังงานคงที่ | ≤6W@RS058 ≤5W@RS046 |
การใช้พลังงานสูงสุด | ≤12W @ RS058 ≤11W @ RS046 |
พาวเวอร์ซัพพลาย | RS058: 24V DC RS046: 32V DC |
เวลาทำความเย็น | ≤6นาที @ RS058 ≤5นาที 30 วินาที @ RS046 |
น้ำหนัก | ≤600g @ RS058 ≤350g @ RS046 |
ขนาด (มม.) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
อุณหภูมิในการทำงาน | -45°C ~ +71°C |
เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยการแช่แข็ง C615M MWIR ถูกนำมาใช้อย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นการบิน น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่นึกถึงคือรังสีอินฟราเรด (IR)ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มม.วัตถุทั้งหมดปล่อยความร้อนจำนวนหนึ่งออกมาในรูปของรังสีอินฟราเรดซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น
2. กล้องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุโดยรอบได้อย่างละเอียดอ่อนจากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งออกข้อมูลอุณหภูมิสำหรับการถ่ายภาพ ซึ่งขึ้นอยู่กับข้อมูลความแตกต่างของอุณหภูมิยิ่งวัตถุร้อนมากเท่าไหร่ วัตถุก็จะยิ่งปล่อยรังสีอินฟราเรดออกมามากเท่านั้นหากความเข้มสูงเกินไป คุณจะรู้สึกเหมือนร้อน
