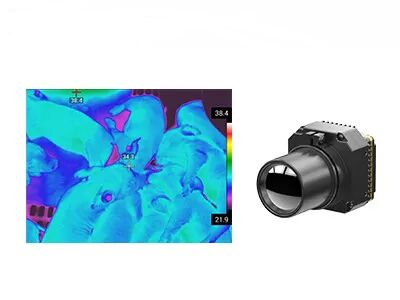

โมดูลกล้องถ่ายภาพความร้อนอินฟราเรด 640x512/12µm สำหรับการดับเพลิงกู้ภัยและเทอร์โมกราฟีอุตสาหกรรม
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN612RG2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงอุณหภูมิ | -20°C~+550°C (ปรับแต่งได้) | ความแม่นยำของอุณหภูมิ | ±2℃ หรือ ±2% |
|---|---|---|---|
| ปณิธาน | 640x512/12μm | สุทธิ | ≤25mK/F1.0/25℃ |
| ช่วงสเปกตรัม | 8~14μm LW | ขนาด | 25.4×25.4×15.7มม |
| เน้น | แกนโมดูลกล้องดับเพลิง,แกนโมดูลกล้องกู้ภัย 17um,แกนโมดูลกล้องความร้อนที่เสถียร |
||
รายละเอียดสินค้า

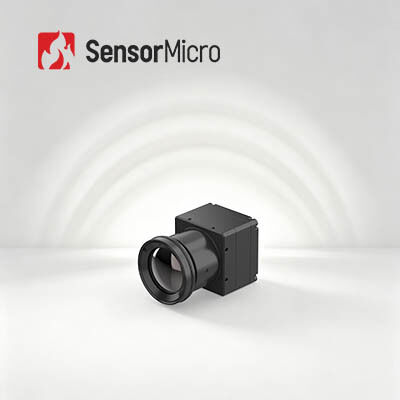

โมดูลกล้องถ่ายภาพความร้อนอินฟราเรด Core 640x512/12µm สำหรับการดับเพลิงและกู้ภัย
ภาพรวมผลิตภัณฑ์
ออกแบบมาสำหรับนักพัฒนาและผู้รวมระบบ กล้องวัดอุณหภูมิอินฟราเรด COIN612RG2 มีความเข้ากันได้และการขยายที่ยอดเยี่ยมเพื่อรองรับการพัฒนาต่อยอดอย่างรวดเร็ว ปฏิบัติตามโปรโตคอลการสื่อสารแบบอนุกรมมาตรฐาน และมาพร้อมกับอินเทอร์เฟซเอาต์พุตสากลที่หลากหลาย
จับคู่กับชุดเลนส์ออปติคัลเสริมที่สมบูรณ์ ปรับให้เข้ากับระยะการตรวจจับและข้อกำหนดของฉากที่แตกต่างกัน อัลกอริทึมการวัดอุณหภูมิที่สมบูรณ์และเทคโนโลยีการประมวลผลสัญญาณในตัว ช่วยขจัดความซับซ้อนในการพัฒนาอัลกอริทึมสำหรับผู้ใช้ เมื่อรวมกับโครงสร้างที่กะทัดรัดและการใช้พลังงานต่ำ ทำให้สามารถรวมระบบแบบครบวงจรได้อย่างรวดเร็ว ตั้งแต่การเข้าถึงฮาร์ดแวร์ไปจนถึงการใช้งานฟังก์ชันการวัดอุณหภูมิสำหรับระบบถ่ายภาพความร้อนในอุตสาหกรรม
คุณสมบัติหลัก
- ฟังก์ชันที่ครอบคลุม การออกแบบที่คุ้มค่า
- พัฒนาโดยใช้อินฟราเรดดีเทคเตอร์ระดับเวเฟอร์ ApexCore พร้อม NETD ≤ 25mK
- รวม FPA ที่ใช้กันอย่างแพร่หลายกับอัลกอริทึมการประมวลผลภาพขั้นสูงเพื่อคุณภาพของภาพที่ดีขึ้น
- ความแม่นยำในการวัดอุณหภูมิสูงถึง ±2°C หรือ ±2% รองรับช่วงตั้งแต่ -20°C ถึง 150°C และ 100°C ถึง 550°C พร้อมส่วนขยายที่ปรับแต่งได้
- กะทัดรัดและน้ำหนักเบา ประสิทธิภาพสูงพร้อมการใช้พลังงานต่ำ
- ขนาด: 25.4*25.4*15.7 มม.
- น้ำหนัก: 15±1 กรัม, การใช้พลังงาน: ≤ 0.65W
- การกำหนดค่าหลายรูปแบบ การรวมระบบอย่างรวดเร็ว
- เลนส์ออปติคัลเสริมเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ USB2.0/DVP/LVDS/BT.656
- เอาต์พุตข้อมูลภาพ RAW/YUV/TMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะผลิตภัณฑ์
| รุ่น | COIN612RG2 |
|---|---|
| ตัวบ่งชี้ IR Detector | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 640*512 |
| ขนาดพิกเซล | 12µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤25mK/F1.0/25°C |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30Hz |
| เวลาเริ่มต้น | 6 วินาที |
| วิดีโออนาล็อก | PAL/NTSC |
| วิดีโอดิจิทัล | RAW/YUV422/TMP |
| อัลกอริทึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวน 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มความคมชัดของขอบ (EE) |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50 พิน: DF40C-50DP-0.4V(51), (HRS, Male) |
| บอร์ดขยาย USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเทอร์เฟซวิดีโอดิจิทัล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานทั่วไป | 0.65W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | -20°C~150°C, 100°C~550°C; รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | ±2°C หรือ ±2% (แล้วแต่ค่าใดจะมากกว่า) |
| การวัดอุณหภูมิบางส่วน | รองรับการแสดงค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| SDK | Android/Windows/Linux; บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
| กลไก | |
| ขนาด Bare Core (มม.) | 25.4*25.4*15.7 มม. |
| น้ำหนัก Bare Core (ก.) | 15±1 กรัม |
| ความสามารถในการปรับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 ม./35 มม. |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน COIN612RG2 ถูกนำไปใช้อย่างแพร่หลายใน Industrial Vision, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, Machine Vision, เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค ฯลฯ
พันธมิตรที่เชื่อถือได้ของคุณในด้านการตรวจจับอินฟราเรด
- ความเชี่ยวชาญทางเทคนิคเชิงลึก
ด้วยประสบการณ์หลายปีในการวิจัย พัฒนา และประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างขีดความสามารถที่แข็งแกร่งในการออกแบบชิป การผลิตเวเฟอร์ การบรรจุและทดสอบ รวมถึงการรวมระบบ - มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริง
เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน โดยผลักดันขีดจำกัดของ NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง - กลุ่มผลิตภัณฑ์ที่หลากหลาย
ด้วยการวิจัยและพัฒนาอิสระและเส้นทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบการตรวจจับอินฟราเรดที่ครอบคลุม ทั้งแบบระบายความร้อนและไม่ระบายความร้อน - การตรวจสอบความน่าเชื่อถือที่เข้มงวด
ด้วยระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราผ่านขั้นตอนการทดสอบหลายครั้งตลอดกระบวนการผลิตเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือในระยะยาว - การสนับสนุนทางเทคนิคระดับมืออาชีพ
ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบ เพิ่มประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด
คำถามที่พบบ่อย
ข้อดีของเทคโนโลยีการถ่ายภาพความร้อนคืออะไร?
เทคโนโลยีการถ่ายภาพความร้อนเป็นเทคโนโลยีการตรวจจับและระบุแบบพาสซีฟแบบไม่สัมผัส มีสองหน้าที่หลัก: การวัดอุณหภูมิ (การวัดอุณหภูมิแบบไม่สัมผัสและการตรวจจับข้อผิดพลาด) และการมองเห็นในเวลากลางคืน (ตรวจจับและระบุเป้าหมายในความมืดสนิทได้อย่างง่ายดาย)
กล้องอินฟราเรดคืออะไร?
ระบบถ่ายภาพความร้อนอินฟราเรดใช้ตัวตรวจจับอินฟราเรดเพื่อรับรู้รังสีอินฟราเรด และแปลงเป็นสัญญาณไฟฟ้าซึ่งจะถูกขยาย ประมวลผลเป็นภาพที่แสดงผล
อินฟราเรดคืออะไร?
วัตถุใดๆ ที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (-273.15 องศาเซลเซียส หรือ 0 เคลวิน) จะปล่อยรังสี รังสีอินฟราเรด ร่วมกับแสงที่มองเห็น แสงอัลตราไวโอเลต รังสีเอกซ์ รังสีแกมมา รังสีคอสมิก และคลื่นวิทยุ ก่อตัวเป็นสเปกตรัมทั้งหมดของคลื่นแม่เหล็กไฟฟ้า ความยาวคลื่นของอินฟราเรดอยู่ระหว่าง 0.78µm ถึง 1000µm เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นยาวกว่าแสงสีแดง
