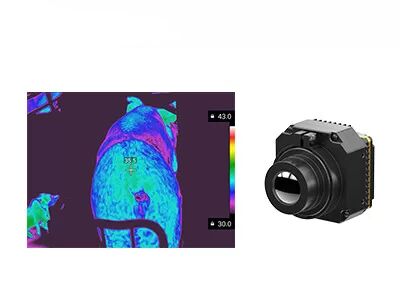

โมดูลกล้องถ่ายภาพความร้อนอินฟราเรดความไวสูง 1280×1024 8μm พร้อม NETD ≤30mK สำหรับการถ่ายภาพความร้อนแบบเรดิโอเมตริกที่แม่นยำ

  • High Sensitivity 1280×1024 8μm Infrared Thermal Camera Module with NETD ≤30mK for Precise Radiometric Thermal Imaging
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ช่วงอุณหภูมิ -20°C~+550°C (ปรับแต่งได้) ความแม่นยำของอุณหภูมิ ±2℃ หรือ ±2%
ปณิธาน 1280×1024/8μm สุทธิ ≤30mK
ช่วงสเปกตรัม 8~14μm LW การใช้พลังงานโดยทั่วไป 1W
เน้น

NETD 30mk แกนโมดูลกล้อง

,

แกนโมดูลกล้องความร้อนอินฟราเรด

,

โมดูลกล้องซูมต่อเนื่อง 8 เท่า
ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

iTL1208R เป็นกล้องอินฟราเรดขนาดเล็กแบบเมกะพิกเซล 8 ไมครอนรุ่นแรกของโลก สร้างขึ้นจากตัวตรวจจับอินฟราเรด ApexCore ความละเอียด 1280*1024 / 8 ไมครอน ผสมผสานการถ่ายภาพความร้อนแบบเมกะพิกเซลและการวัดอุณหภูมิที่แม่นยำภายในโปรไฟล์ SWaP ที่กะทัดรัดเป็นพิเศษ มีขนาดเพียง 22.6 * 22.6 * 34.5 มม. และมีน้ำหนักเพียง 34.5 กรัม (รวมเลนส์ 12 มม.) ให้ความแม่นยำในการวัดอุณหภูมิสูงถึง ±2°C หรือ ±2%.

โมดูลนี้เหมาะอย่างยิ่งสำหรับการตรวจสอบภายนอกอาคารและการใช้งานวัดอุณหภูมิในภาคอุตสาหกรรมที่ต้องการทั้งการถ่ายภาพความร้อนความละเอียดสูงและการวัดอุณหภูมิที่แม่นยำ ให้โซลูชันการถ่ายภาพความร้อนและการวัดอุณหภูมิแบบครบวงจรสำหรับอุปกรณ์อัจฉริยะน้ำหนักเบา

คุณสมบัติหลัก
ความก้าวหน้าของเมกะพิกเซล 8 ไมครอน
  • แกนกล้องถ่ายภาพความร้อนเมกะพิกเซล 8 ไมครอนรุ่นแรกของโลก
  • ขับเคลื่อนด้วยตัวตรวจจับอินฟราเรด ApexCore 1280*1024 / 8 ไมครอน ผสมผสานความละเอียดสูงเข้ากับการรวมระบบขนาดกะทัดรัดเป็นพิเศษ
สู่แถวหน้าของประสิทธิภาพ SWaP
  • มีขนาดเพียง 22.6 * 22.6 * 34.5 มม. น้ำหนัก 34.5 กรัม (พร้อมเลนส์ 12 มม.) และใช้พลังงานเพียง 1 วัตต์
  • ทำลายข้อจำกัดด้านขนาดสำหรับการถ่ายภาพความร้อนแบบเมกะพิกเซล
เลนส์ปราศจากเจอร์เมเนียม การรวมระบบที่รวดเร็ว
  • เลนส์แคลโคเจไนด์ปราศจากเจอร์เมเนียมพร้อมตัวเลือกเลนส์หลายแบบสำหรับความต้องการใช้งานที่หลากหลาย
  • อินเทอร์เฟซเอาต์พุตภาพ MIPI CSI พร้อมเอาต์พุตข้อมูล RAW และ YUV เพื่อการรวมระบบที่ง่ายขึ้น
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น iTL1208R
ตัวบ่งชี้ตัวตรวจจับ IR
วัสดุไวแสง VOx
ความละเอียด 1280*1024
ขนาดพิกเซล 8 ไมครอน
การตอบสนองสเปกตรัม 8 ไมครอน ~ 14 ไมครอน
NETD ทั่วไป ≤30mK
การประมวลผลภาพ
อัตราเฟรมดิจิทัล 25/30Hz
เวลาเริ่มต้น ≤6 วินาที
วิดีโอดิจิทัล RAW / YUV / TMP
อัลกอริทึมภาพ NUC / 3DNR / DNS / DRC / EE
การแสดงผลภาพ 10 ประเภท (White Hot / Lava / Iron Red / Hot Iron / Medical / Arctic / Rainbow 1 / Rainbow 2 / Tint / Black Hot)
ซอฟต์แวร์ PC
ซอฟต์แวร์ ICC การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน อินเทอร์เฟซคอนเนคเตอร์ 34 พิน: BP04SD-34-0065-R0
อินเทอร์เฟซการสื่อสาร TTL-232 / I2C
อินเทอร์เฟซวิดีโอดิจิทัล MIPI-CSI
แรงดันไฟฟ้า 4.5–5.5V
การใช้พลังงานทั่วไป 1W
การวัดอุณหภูมิ
อุณหภูมิในการทำงาน -10°C ~ +50°C
ช่วงการวัดอุณหภูมิ -20°C ~ 150°C, 100°C ~ 550°C; รองรับการปรับแต่งและการขยาย
ความแม่นยำในการวัดอุณหภูมิ ค่าที่มากกว่าของ ±2°C หรือ ±2% @23°C ±3°C
การวัดอุณหภูมิบางส่วน รองรับการแสดงค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ
กลไก
ขนาด (รวมเลนส์) พร้อมเลนส์ 5 มม.: 22.6 มม. * 22.6 มม. * 50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.)
พร้อมเลนส์ 10 มม.: 22.6 มม. * 22.6 มม. * 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
พร้อมเลนส์ 12 มม.: 22.6 มม. * 22.6 มม. * 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.)
พร้อมเลนส์ 17 มม.: 22.6 มม. * 22.6 มม. * 35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.)
พร้อมเลนส์ 25 มม.: 22.6 มม. * 22.6 มม. * 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
พร้อมเลนส์ 35 มม.: 22.6 มม. * 22.6 มม. * 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.)
น้ำหนัก (รวมเลนส์) 85.5 ± 4.5 กรัม (เลนส์ 5 มม.)
70.5 ± 3.6 กรัม (เลนส์ 10 มม.)
35.7 ± 2 กรัม (เลนส์ 12 มม.)
40.7 ± 2.1 กรัม (เลนส์ 17 มม.)
71.0 ± 3.6 กรัม (เลนส์ 25 มม.)
110 ± 5.5 กรัม (เลนส์ 35 มม.)
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม
อุณหภูมิในการทำงาน -40°C ~ +70°C
อุณหภูมิในการจัดเก็บ -45°C ~ +85°C
ความชื้น 5% ~ 95%, ไม่ควบแน่น
การสั่นสะเทือน 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง
การรับรอง ROHS2.0 / REACH
เลนส์ออปติคัล โฟกัสคงที่แบบ Athermal: 5 / 10 / 12 / 17 / 25 / 35 มม.
การใช้งานในภาคอุตสาหกรรม

โมดูลการถ่ายภาพความร้อน iTL1208R ถูกนำไปใช้อย่างแพร่หลายในการดับเพลิงป่า การบำรุงรักษาระบบไฟฟ้า การตรวจสอบเซลล์แสงอาทิตย์ การเฝ้าระวังความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และสภาพแวดล้อมอุตสาหกรรมที่ต้องการอื่นๆ

เกี่ยวกับเรา

วิสัยทัศน์ของเรา: ผลักดันขอบเขตของการรับรู้และเปลี่ยนแปลงวิธีที่ผู้คนเชื่อมต่อกับโลกรอบตัวพวกเขา

พันธกิจของเรา: ใช้พลังของเทคโนโลยีการรับรู้ด้วยอินฟราเรดเพื่อเปลี่ยนแปลงอุตสาหกรรมทั่วโลก ทำให้การตัดสินใจชาญฉลาดขึ้น สภาพแวดล้อมที่ปลอดภัยขึ้น และอนาคตที่เชื่อมโยงถึงกันมากขึ้น

คุณค่าของเรา: สร้างเทคโนโลยีอินฟราเรดขั้นสูงที่ทำให้โลกน่าอยู่ขึ้น

คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนคืออะไร?

การถ่ายภาพความร้อนเป็นเทคโนโลยีใหม่และมีประสิทธิภาพของวิธีการวินิจฉัยแบบไม่รุกราน โดยอาศัยการตรวจจับอุณหภูมิพื้นผิววัตถุ รังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงผลในรูปแบบแผนที่การกระจายอุณหภูมิ

2. การถ่ายภาพความร้อนสามารถนำไปใช้ทำอะไรได้บ้าง?

ภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องของโครงสร้าง ข้อบกพร่องทางไฟฟ้า ข้อบกพร่องทางกล การเปลี่ยนแปลงทางสรีรวิทยาในคนและสัตว์ และอื่นๆ อีกมากมาย

3. ข้อดีของการถ่ายภาพความร้อนคืออะไร?

สำหรับการทดสอบแบบไม่ทำลาย ทำได้ง่ายและตอบสนองรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดค่าใช้จ่าย เพิ่มประสิทธิภาพการทำงาน และลดกำลังคนและการเสื่อมสภาพของอุปกรณ์ สำหรับการถ่ายภาพความร้อนทางการแพทย์ มีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ — ปลอดภัย 100% โดยไม่มีรังสีหรือความเจ็บปวด — ทำให้เป็นเครื่องมือที่เหมาะสำหรับการคัดกรองสุขภาพเบื้องต้น
