VOx โมดูลกล้องอินฟราเรดที่ไม่ระบายความร้อน LWIR ความละเอียดสูง 1280x1024
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | สพธอ | <50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 20x20x10.4มม |
แสงสูง | โมดูลกล้องอินฟราเรด VOx ที่ไม่มีการระบายความร้อน,โมดูลกล้องอินฟราเรด LWIR ที่ไม่มีการระบายความร้อน,โมดูลกล้อง LWIR ขนาด 1280x1024 |

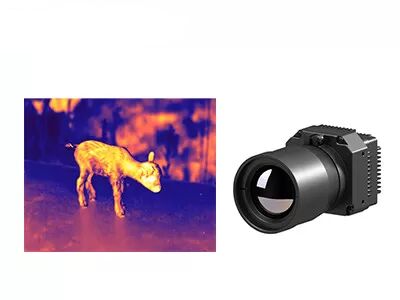

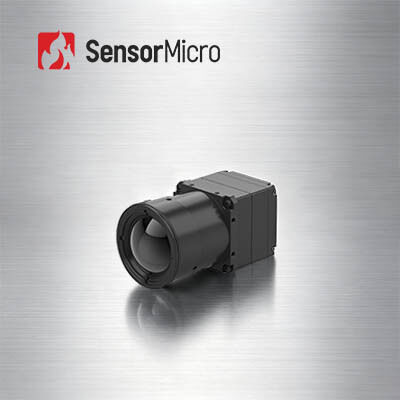

โมดูลกล้องความร้อนความละเอียดสูง VOx ไม่ระบายความร้อน LWIR 1280x1024 / 12μM
PLUG1212R เป็นหนึ่งในโมดูลกล้องอินฟราเรดแบบไม่ระบายความร้อน PLUG-R ซีรีส์ที่พัฒนาโดย Global Sensor Technology (GST)มันใช้อาร์เรย์ระนาบโฟกัสที่ต้องการของตลาด VOx microbolometer เครื่องตรวจจับอินฟราเรดที่ไม่ได้ระบายความร้อน วงจรประมวลผลสัญญาณระดับมืออาชีพและแพลตฟอร์มการประมวลผลภาพ แปลงรังสีอินฟราเรดเป้าหมายให้เป็นข้อมูลอุณหภูมิอย่างสมบูรณ์สามารถวัดอุณหภูมิได้และสามารถปรับแต่งช่วงอุณหภูมิได้ตั้งแต่ -20℃~150℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม
ด้วยอาร์เรย์ขนาดใหญ่ที่มีความละเอียด 1280x1024 โมดูลระบายความร้อนแบบไม่ระบายความร้อน PLUG1212R สามารถแสดงรายละเอียดของภาพได้มากขึ้นและรองรับขอบเขตการมองเห็นที่กว้างขึ้นขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้นและจับคู่โฟกัสของเลนส์ออปติคัลที่สั้นลงเพื่อให้บรรลุภารกิจช่วงเดียวกัน
- ระยะห่างระหว่างพิกเซล: 12μm
- ความละเอียด: 1280x1024
- ช่วงสเปกตรัม: 8μm -14μm
- ความไวสูง: NETD <30mK
- ช่วงอุณหภูมิ: -20℃~150℃, 100℃~550℃
- ความแม่นยำของอุณหภูมิ: ±2℃ หรือ ±2%
- ความน่าเชื่อถือสูงและความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG1212R |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
สนามพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
สพธอ | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | <25 วินาที |
วิดีโออะนาล็อก | / |
วิดีโอดิจิทัล | HDMI/RAW/YUV/BT1120 |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้นที่ 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/หลอกสี |
ทิศทางของภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
อัลกอริทึมรูปภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 5±0.5V |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10°C~50°C |
ช่วงอุณหภูมิ | -20°C~150°C, 100°C~550°C |
ความแม่นยำของอุณหภูมิ | ±2°C หรือ ±2% (ใช้ค่าสูงสุด) |
เอสดีเค | ARM/Windows/Linux SDK, ถ่ายภาพความร้อนแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 56x56x40.2 |
น้ำหนัก | ≤200g |
การปรับตัวด้านสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 แกน |
ช็อต | Half-sine Wave, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | โฟกัสคงที่ Athermal: 19 มม./25 มม |
โมดูลภาพอินฟราเรด PLU1212R ใช้กันอย่างแพร่หลายในไฟฟ้ากำลัง, วิชันซิสเต็ม, การตรวจสอบอาคาร, โลหะวิทยา ปิโตรเคมี ฯลฯ
1. ไอโซเทอร์มอินฟราเรดคืออะไร?
เส้นที่เชื่อมต่อจุดที่มีค่าอุณหภูมิเท่ากันบนกราฟไอโซเทอร์มเรียกว่าไอโซเทอร์มไอโซเทอร์มแสดงสถานะต่างๆ กัน และอุณหภูมิที่แสดงก็แตกต่างกันด้วย ซึ่งแบ่งออกเป็นสถานการณ์ต่อไปนี้
- ถ้าไอโซเทอร์มเบาบาง ความแตกต่างของอุณหภูมิระหว่างสถานที่ต่างๆ จะค่อนข้างน้อยถ้าไอโซเทอร์มหนาแน่น แสดงว่าอุณหภูมิในที่ต่างๆ ต่างกันมาก
- ถ้าไอโซเทอร์มตรง แสดงว่ามีปัจจัยเล็กน้อยที่ส่งผลต่อการกระจายอุณหภูมิถ้าไอโซเทอร์มโค้ง แสดงว่ามีปัจจัยหลายอย่างที่ส่งผลต่อการกระจายของอุณหภูมิ
- แนวโน้มตะวันออก-ตะวันตกหมายความว่าอุณหภูมิจะแปรผันตามละติจูด และปัจจัยละติจูดเป็นปัจจัยหลักถ้าไอโซเทอร์มขนานกับชายฝั่ง หมายความว่า อุณหภูมิจะแปรผันตามระยะทางจากทะเล และระยะทางจากทะเลเป็นปัจจัยหลัก
