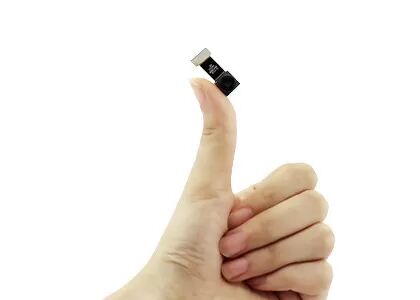

โมดูลระบายความร้อนแบบเรดิโอเมตริกสำหรับอุปกรณ์พกพา ความละเอียด 120x90 ระยะพิกเซล 12μm อัตราเฟรม 25Hz
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | TIMO112 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | อัตราเฟรม | 25เฮิร์ต |
|---|---|---|---|
| ปณิธาน | 120x90 | สนามพิกเซล | 12μm |
| ช่วงอุณหภูมิ | -20°C~+550°C | ข้อมูลเอาต์พุต | ดิบ 14 บิต |
| เน้น | โมดูลกล้องความร้อนอินเทอร์เฟซ DVP,โมดูลกล้องความร้อน 120x90,14um แกนกล้องความร้อน |
||
รายละเอียดสินค้า
ภาพรวมสินค้า
โมดูลอินฟราเรดขนาดเล็ก TIMO120 ผสมผสานออฟติกส์ระดับเวฟเฟอร์, เครื่องตรวจจับพัสดุระดับเวฟเฟอร์ 120×90 / 12μm (WLP),และวงจรประมวลภาพพื้นฐานเพื่อจับภาพความร้อนและการกระจายความร้อนของพื้นที่เป้าหมายอย่างรวดเร็ว.
โมดูลการถ่ายภาพความร้อน TIMO120 ได้ถูกออกแบบมาเพื่อปรับปรุงขนาด, น้ําหนัก, พลังงานและราคา (SWaP-C) สําหรับการใช้งานการถ่ายภาพอินฟราเรดโครงสร้างขนาดเล็กมากและการใช้พลังงานที่ต่ํามาก ทําให้มันเหมาะสมสําหรับการบูรณาการในอุปกรณ์ที่สมาร์ท, เครื่องถ่ายภาพความร้อน และเทอร์มินัลมือถือที่มีความต้องการที่เข้มงวดเกี่ยวกับค่าใช้จ่าย, ขนาดและน้ําหนัก
ลักษณะหลัก
โมดูล Ultra-Miniature ราคาถูก พร้อม Optimization SWaP-C สุดยอด
- หน่วยถ่ายภาพความร้อนในอินฟราเรดระดับการเริ่มต้น, ทําให้สามารถใช้งานภาพความร้อนพื้นฐานได้ด้วยประสิทธิภาพค่าใช้จ่ายสูงสุด
- ขนาดคอมแพคต์ น้ําหนักเบา และใช้พลังงานต่ํา เหมาะสําหรับการบูรณาการในอุปกรณ์ขนาดเล็ก
ผลงานที่พิสูจน์ และการตอบสนองอย่างรวดเร็ว
- การออกแบบพลังงานที่ต่ํามาก ใช้พลังงานเพียง 9mW
- การถ่ายภาพที่เรียบเนียนด้วยอัตราเฟรม 25Hz
การบูรณาการแบบยืดหยุ่น ความเข้ากันได้อย่างกว้าง
- รองรับอินเตอร์เฟซภาพ SPI ที่เข้ากันได้กับแพลตฟอร์มที่จําแนกต่างๆ
- สอดคล้องกับมาตรฐานสิ่งแวดล้อม RoHS 2.0
รายละเอียดสินค้า
| รุ่น | TIMO112 |
|---|---|
| การแก้ไข | 120×90 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสายสี | 8 ~ 14μm |
| โหมดโฟกัส | เสรีใจ |
| เลนส์ (HFOV/FL) | 50 องศา / 1.6 มม. 90 องศา / 0.9 มม. |
| น้ําหนัก (g) | 1.8 |
| ขนาด (มิลลิเมตร, ไม่รวม FPC) | 12.6mm × 12.6mm × 8.8mm 12.6mm × 12.6mm × 6.6mm |
| จํานวน PIN | 40PIN |
| ข้อมูลผลิต | 14bit Raw |
| อัตราเฟรม | 25Hz |
| ระยะวัดอุณหภูมิ | -20°C~+550°C (-20°C~+150°C) |
| ความแม่นยําในการวัดอุณหภูมิ | มากกว่า ± 2 °C / ± 2% |
| อุณหภูมิการทํางาน | -20°C~+60°C |
| ความชื้น | 5% ~ 85% |
| อุณหภูมิในการเก็บ | -45°C~+85°C |
| การรับรอง | RoHS 2.0 / REACH |
การใช้งานในอุตสาหกรรม
โมดูลกล้องความร้อนอินฟราเรด TIMO112 ได้ถูกใช้อย่างแพร่หลายในหลายๆ ด้าน รวมถึงเทอร์โมกราฟี, แฮร์ดแวร์ฉลาด, อาคารฉลาด, บ้านฉลาด, AIoT และอื่นๆ อีกมากมาย
โปตฟอลเล่ย์สินค้าที่หลากหลาย
ระดับรูปแบบสินค้าที่กว้างขวาง รวมถึงตัวตรวจจับอินฟราเรด คาร์กล้อง และโมดูล เพื่อตอบโจทย์ความต้องการการบูรณาการต่างๆ
ผลิตภัณฑ์หลากหลาย
ความละเอียดของอารามหลายอัน, ขนาดพิกเซล, วงคลื่น, และการผสมผสานตัวเลือกเลนส์ ให้ความยืดหยุ่นมากขึ้นสําหรับการใช้งานที่หลากหลาย
ผลงานที่โด่งดัง
ภาพที่ชัดเจน ขนาดคอมแพคต์ การบริโภคพลังงานที่ต่ํา ความรู้สึกสูง และความน่าเชื่อถือสูง
การบูรณาการง่าย
ตัวเลือกอินเตอร์เฟซหลายตัวทําให้การบูรณาการเรียบง่ายและทําให้การพัฒนาอย่างรวดเร็วในหลายสาขาการใช้งาน
คํา ถาม ที่ ถาม บ่อย
1ความแตกต่างระหว่างการถ่ายภาพทางความร้อนและการถ่ายภาพทางสายตาเกี่ยวกับเลนส์คืออะไร?
ความแตกต่างหลักอยู่ที่วัสดุของเลนส์ เลนส์ถ่ายภาพทางความร้อน ต้องทําจากวัสดุพิเศษ เพราะรังสีความร้อนอินฟราเรดไม่สามารถผ่านกระจก (ซิลิคอน)เลนส์พิเศษทําจากเยอร์มาเนียมการใช้วัสดุไฟฟ้าที่ใช้ไฟฟ้าออนไลน์ (LED) และวัสดุโลหะอื่น ๆ ทําให้เลนส์การถ่ายภาพความร้อนแพงกว่าเลนส์ออปติก ซึ่งส่งผลให้ค่าใช้จ่ายรวมของอุปกรณ์สูงขึ้น
2ความแตกต่างระหว่างการถ่ายภาพทางความร้อนและการถ่ายภาพทางสายตาเกี่ยวกับหลักการถ่ายภาพคืออะไร?
หลักการการถ่ายภาพของพวกมันก็เหมือนกัน โดยพื้นฐานแล้ว อุปกรณ์การถ่ายภาพจะจับคลื่นแสงในช่วงความยาวคลื่นที่แน่นอน ในธรรมชาติช่วงความยาวคลื่นของแสงที่มองเห็นได้จะตั้งแต่ 0.39μm ถึง 0.78μmขณะที่ระยะความยาวคลื่นของรังสีความร้อนอินฟราเรดคือ 0.75μm ถึง 1000μm ตราบใดที่อุณหภูมิของเป้าหมายอยู่เหนือศูนย์สมบูรณ์ (-273°C) มันจะปล่อยรังสีอินฟราเรด
