โมดูลระบายความร้อนแบบเรดิโอเมตริกน้ำหนักเบาที่เน้นการทำงานแบบไร้สายสำหรับการวัดอุณหภูมิและการรวมโมดูลกล้องถ่ายภาพความร้อน

สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO212
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 256×192 สนามพิกเซล 12μm
ช่วงอุณหภูมิ -20°C~+550°C ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2°C / ±2%
โหมดโฟกัส โฟกัสฟรี ช่วงการวัดอุณหภูมิ -20°C~+550°C
เน้น

หัวหินกล้องความร้อนเบา

,

หัวแคมเมอร์ความร้อน 17μM

,

120x90 หัวหินกล้องความร้อน

ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

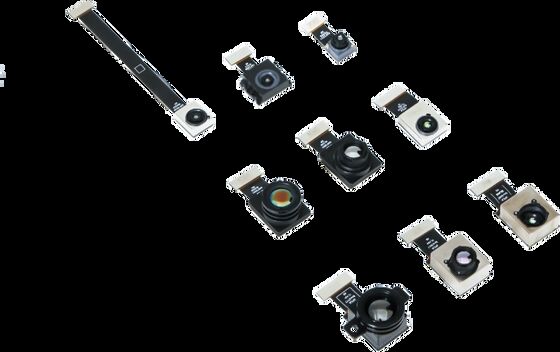

TIMO212 เป็นโมดูลอินฟราเรดขนาดเล็กแบบไม่ระบายความร้อน พร้อมด้วยตัวตรวจจับอินฟราเรด 256×192 / 12μm ที่พัฒนาขึ้นเอง เลนส์ออปติคัลที่รวมเข้าด้วยกันสูง และชัตเตอร์วาล์วไมโครอิเล็กโตรเมคานิคัล ช่วยให้สามารถจับข้อมูลอุณหภูมิที่แม่นยำและการกระจายความร้อนสำหรับพื้นที่เป้าหมายเฉพาะ

ออกแบบมาเพื่อการบูรณาการในภาคส่วนต่างๆ ไม่ว่าจะเป็นเทอร์มินัลมือถือ เครื่องมือและมิเตอร์ และ Internet of Things (IoT) โมดูลนี้มีความกะทัดรัดเป็นพิเศษและการใช้พลังงานต่ำเป็นพิเศษ มีตัวเลือกเลนส์มุมมองที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกันสำหรับมุมมองและคุณภาพของภาพในสถานการณ์การใช้งานที่แตกต่างกัน

SensorMicro เป็นซัพพลายเออร์เซ็นเซอร์ตรวจจับอินฟราเรดและคอร์กล้องถ่ายภาพความร้อน OEM ที่มีประสบการณ์หลายปีในอุตสาหกรรมภาพความร้อนอินฟราเรด ทีมบริการหลังการขายมืออาชีพพร้อมให้การสนับสนุนอย่างทันท่วงทีและเชี่ยวชาญ หากมีคำถามหรือปัญหาใดๆ โปรดติดต่อเราได้ตลอดเวลา

คุณสมบัติหลัก
โมดูลขนาดเล็กพิเศษราคาไม่แพงพร้อมการปรับ SWaP-C ให้เหมาะสมที่สุด
  • อุปกรณ์ถ่ายภาพความร้อนอินฟราเรดระดับเริ่มต้น ช่วยให้ฟังก์ชันการถ่ายภาพความร้อนพื้นฐานพร้อมประสิทธิภาพด้านต้นทุนสูงสุด
  • ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะอย่างยิ่งสำหรับการรวมเข้ากับอุปกรณ์ขนาดเล็ก
ตัวเลือกออปติกที่ยืดหยุ่น การวัดอุณหภูมิที่แม่นยำ
  • มีตัวเลือกเลนส์หลายแบบ รวมถึงมุมกว้างและเทเลโฟโต้ เพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
  • การวัดอุณหภูมิความแม่นยำสูง ด้วยความแม่นยำสูงสุด ±2°C รองรับทั้งการตรวจสอบอุณหภูมิในภูมิภาคและแบบเต็มเฟรม
การบูรณาการที่ง่าย การพัฒนาที่รวดเร็ว
  • รองรับอินเทอร์เฟซภาพ DVP เข้ากันได้กับแพลตฟอร์มแบบฝังต่างๆ
  • สอดคล้องกับมาตรฐานสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น TIMO212
ความละเอียด 256×192
ขนาดพิกเซล 12μm
การตอบสนองสเปกตรัม 8–14μm
โหมดโฟกัส โฟกัสฟรี
เลนส์ (HFOV / FL) 17.5° / 10 มม. 25° / 7 มม. 56° / 3.2 มม. 90° / 2.1 มม.
น้ำหนัก (กรัม) 5.1 ± 0.4 4.4 ± 0.4 2 ± 0.2 4.8 ± 0.4
ขนาด (มม. ไม่รวม FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×15.6
จำนวน PIN 40PIN
ข้อมูลเอาต์พุต 14 บิต Raw
อัตราเฟรม การถ่ายภาพความร้อน: 25Hz, การสร้างภาพ: 50Hz
ช่วงการวัดอุณหภูมิ -20°C ~ +550°C (-20°C ~ +150°C | +100°C ~ +550°C)
ความแม่นยำในการวัดอุณหภูมิ ค่าที่มากกว่าของ ±2°C / ±2%
อุณหภูมิในการทำงาน -20°C ~ +60°C
ความชื้น 5% ~ 85%
อุณหภูมิในการจัดเก็บ -45°C ~ +85°C
การรับรอง RoHS 2.0 / REACH
การใช้งานในอุตสาหกรรม

โมดูลความร้อน TIMO212 สามารถใช้ได้ในหลายสาขา รวมถึงการรักษาความปลอดภัยอัจฉริยะ, AIoT, การสังเกตการณ์กลางคืน, เครื่องมือและมิเตอร์ และ Machine Vision

เกี่ยวกับ SensorMicro

SensorMicro เป็นผู้ผลิตและผู้ให้บริการตรวจจับอินฟราเรดชั้นนำของโลก มุ่งมั่นที่จะจัดหาเครื่องตรวจจับภาพความร้อนแบบไม่ระบายความร้อนและแบบระบายความร้อนประสิทธิภาพสูง พร้อมด้วยความเชี่ยวชาญด้านแอปพลิเคชันระดับมืออาชีพให้กับลูกค้าทั่วโลก

SensorMicro นำเสนอเครื่องตรวจจับอินฟราเรด, คอร์กล้อง และโมดูลขั้นสูงในรูปแบบและย่านความถี่ที่หลากหลาย ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบเพื่อความคมชัด ความไว และประสิทธิภาพ สามารถรวมเข้ากับระบบต่างๆ ได้อย่างราบรื่น ช่วยเสริมศักยภาพการสร้างภาพและการตรวจจับยุคใหม่ในอุตสาหกรรมต่างๆ

เครื่องตรวจจับ SensorMicro ถูกนำไปใช้อย่างแพร่หลายในการถ่ายภาพความร้อน การรักษาความปลอดภัยและการเฝ้าระวัง การมองเห็นส่วนบุคคล ยานยนต์ และผลิตภัณฑ์อินฟราเรดสำหรับผู้บริโภค ความสามารถในการผลิตจำนวนมากของบริษัทช่วยให้สามารถตอบสนองความต้องการที่เพิ่มขึ้นจากตลาดที่มีอยู่และตลาดเกิดใหม่ทั้งหมด

คำถามที่พบบ่อย
1. ภาพความร้อนเทียบกับภาพที่มองเห็น

แสงที่มองเห็นได้เป็นคลื่นแม่เหล็กไฟฟ้าที่มนุษย์มองเห็นได้ ช่วงความยาวคลื่นโดยทั่วไปอยู่ระหว่าง 360–400 นาโนเมตร และ 760–830 นาโนเมตร สเปกตรัมแม่เหล็กไฟฟ้านี้เรียกว่าสเปกตรัมที่มองเห็นได้ โดยมีความถี่อยู่ในช่วงประมาณ 830–750 THz ถึง 395–360 THz

อินฟราเรดเป็นคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นอยู่ระหว่างไมโครเวฟและแสงที่มองเห็นได้ โดยมีช่วงตั้งแต่ 760 นาโนเมตร (nm) ถึง 1 มิลลิเมตร (mm) เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นยาวกว่าแสงสีแดง โดยมีความถี่อยู่ในช่วงประมาณ 430 THz ถึง 300 GHz

2. เครื่องตรวจจับสำหรับการถ่ายภาพความร้อนเทียบกับการถ่ายภาพที่มองเห็น

สำหรับเครื่องตรวจจับหลักของอุปกรณ์สร้างภาพ อุปกรณ์แสงที่มองเห็นได้ใช้เครื่องตรวจจับ CCD และ CMOS ในขณะที่การถ่ายภาพความร้อนใช้เครื่องตรวจจับแบบระบายความร้อนและแบบไม่ระบายความร้อน ความแตกต่างที่สำคัญคือเซ็นเซอร์ CCD/CMOS แสงที่มองเห็นได้จะรับรู้คลื่นแสงในช่วงแสงที่มองเห็นได้ ในขณะที่เครื่องตรวจจับภาพความร้อนจะรับรู้คลื่นแสงจากการแผ่รังสีความร้อนในช่วงอินฟราเรด เครื่องตรวจจับภาพความร้อนอินฟราเรดแบ่งออกเป็นหลายประเภทตามกระบวนการผลิตและวัสดุบรรจุภัณฑ์ที่แตกต่างกัน โดยทั่วไปแล้ว เครื่องตรวจจับภาพความร้อนอินฟราเรดมีราคาสูงกว่า CCD แสงที่มองเห็นได้
