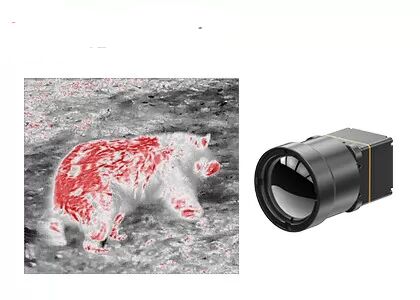

LWIR Uncooled Thermal Camera Core 640x512 12μM สำหรับการมองเห็นตอนกลางคืนส่วนบุคคล
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 | การใช้พลังงาน | 0.8W |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 12μm |
สพธอ | <40mK | อัตราเฟรม | 25Hz/30Hz |
แสงสูง | LWIR Uncooled Thermal Module 12uM,Night Vision LWIR Camera Core,640x512 Clear Thermal Camera Core |
LWIR Uncooled 640x512 12μM โมดูลถ่ายภาพความร้อนสำหรับการมองเห็นตอนกลางคืนส่วนบุคคล
โมดูลระบายความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย Global Sensor Technologyรวมเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนด้วยบรรจุภัณฑ์เซรามิกขนาด 640×512/12µmด้วย NETD <40mk ทั่วไป โมดูลระบายความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น
ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลระบายความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ
โมดูลระบายความร้อน TWIN612 มีข้อดีของการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 0.8wด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลระบายความร้อน TWIN612 จึงนำเสนอภาพที่มีเสถียรภาพมากขึ้นและอุณหภูมิที่แม่นยำ
กระบวนการบรรจุภัณฑ์เซรามิกนั้นคล้ายคลึงกับบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่เติบโตเต็มที่เมื่อเทียบกับบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมากดังนั้น โมดูลระบายความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดเข้มงวดด้านขนาด น้ำหนัก และการใช้พลังงาน
- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา : 25g
- NETD ทั่วไป <40mk
- ถ่ายภาพความร้อนได้คมชัด
- การใช้พลังงานทั่วไปต่ำถึง 0.8W
แบบอย่าง | TWIN612/ร |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 640×512 |
ขนาดพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD ทั่วไป | <40mK |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz |
เวลาเริ่มต้น | 6 วินาที |
วิดีโออะนาล็อก | PAL/NTSC |
วิดีโอดิจิทัล | YUV/BT.656/LVDS/USB2.0 |
การแสดงภาพ | รวม 11 ชิ้น (ไวท์ร้อน/ลาวา/เหล็กไหล/น้ำ/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/แดงร้อน/ดำร้อน) |
อัลกอริทึมรูปภาพ | NUC/3D/2D/DRC/EE |
ข้อมูลจำเพาะทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 50pin_HRS |
อินเทอร์เฟซการสื่อสาร | RS232/USB2.0 |
การจ่ายแรงดัน | 4~5.5V |
การใช้พลังงานโดยทั่วไป | 0.8W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 ℃ ~ 50 ℃ |
ช่วงการวัดอุณหภูมิ | -20℃~150℃, 0℃~550℃ |
ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2℃ หรือ ±2% |
เอสดีเค | วินโดวส์/ลินุกซ์;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 25.4×25.4×35 (ไม่รวมเลนส์) |
น้ำหนัก | 25g (ไม่รวมเลนส์) |
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | 5.35 กรัม 3 แกน |
ช็อก | ฮาล์ฟไซน์เวฟ, 40 ก./11 มิลลิวินาที, 3 แกน, 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | ความร้อนคงที่: 13 มม |
โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านของการถ่ายภาพความร้อน, การตรวจสอบความปลอดภัย, UAV Payloads, Robots, Intelligent Hardware, ADAS, Firefighting & Rescue
1. อินเตอร์เฟสโมดูลความร้อนอินฟราเรด · HDMI
HDMI ย่อมาจาก High Definition Multimedia Interfaceใช้เพื่อแทนที่อินเทอร์เฟซการส่งสัญญาณ AV แบบอะนาล็อกรุ่นเก่าเช่น RCAHDMI เป็นอินเทอร์เฟซเสียงและวิดีโอดิจิทัลที่ใช้กันอย่างแพร่หลายในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเกี่ยวกับการถ่ายภาพความร้อนด้วยอินฟราเรด และยังใช้กันอย่างแพร่หลายในผลิตภัณฑ์โมดูลกล้องอินฟราเรดต่างๆ
อินเทอร์เฟซ HDMI มีหลายเวอร์ชัน:
- อินเทอร์เฟซมาตรฐาน HDMI: คืออินเทอร์เฟซ HDMI A-type ที่มีความกว้าง 14 มม. และใช้สำหรับ HD TV คอมพิวเตอร์เดสก์ท็อป โปรเจ็กเตอร์ และอุปกรณ์อื่นๆ
- อินเทอร์เฟซ HDMI ขนาดเล็ก: คืออินเทอร์เฟซประเภท HDMI C ที่มีความกว้าง 10.5 มม. และใช้สำหรับ MP4 คอมพิวเตอร์แท็บเล็ต กล้อง และอุปกรณ์อื่น ๆ
- อินเทอร์เฟซ HDMI micro: คืออินเทอร์เฟซ HDMI D-type ที่มีความกว้าง 6 มม. และใช้สำหรับสมาร์ทโฟน แท็บเล็ต และอุปกรณ์อื่นๆ
ในปัจจุบัน โมดูลความร้อนอินฟราเรดที่พัฒนาโดย Global Sensor Technology ใช้อินเทอร์เฟซมาตรฐาน HDMI
