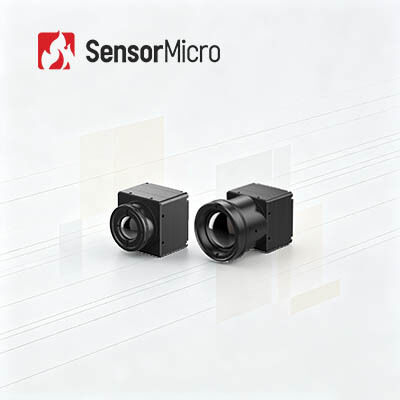

โมดูลถ่ายภาพความร้อนแบบ LWIR ที่ไม่เย็นด้วยความละเอียด 384x288 ความละเอียด 17μm Pixel Pitch และเลนส์ 25mm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN417G3 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 384x288 | การใช้พลังงาน | 0.65W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 17ไมโครเมตร |
| สุทธิ | ≤30mK/F1.0/25℃ | อัตราเฟรม | 25/30/50เฮิร์ต |
| เน้น | โมดูลกล้องความร้อน 12uM,640x512 LWIR โมดูลกล้องความร้อน,แกนกล้อง LWIR ขนาดกะทัดรัด |
||
รายละเอียดสินค้า
LWIR Uncooled 384x288 โมดูลการถ่ายภาพความร้อน 17μm กับเลนส์ 25mm
ภาพรวมสินค้า
อุปกรณ์พร้อมกับตัวตรวจจับอินฟราเรดที่บรรจุในระดับกระดาน 384 × 288 17μm หัวแหลมกล้องความร้อน COIN417G3 มีความรู้สึกความร้อนสูงสุด NETD≤30mK และอัลการิทึมการถ่ายภาพที่ปรับปรุงด้วยการออกภาพหลายรูปแบบและการออกแบบการใช้พลังงานต่ําหลักกล้องอินฟราเรดนี้สนับสนุนการผสมผสานเลนส์แบบยืดหยุ่นและการบูรณาการทางสองที่สะดวกสบายระบบด้านนอกของเครื่องมองเครื่องจักรอุตสาหกรรมและเครื่องยนต์ ADAS.
ลักษณะหลัก
- การทํางานที่ครบถ้วน การออกแบบที่ประหยัด- พัฒนาโดยใช้เครื่องตรวจจับการบรรจุที่มีประสิทธิภาพสูงในระดับกระดาษแผ่นที่มีอัลการิทึมการประมวลภาพที่มีความก้าวหน้าที่บูรณาการเพื่อเพิ่มคุณภาพภาพภาพ
- ผลงานที่โดดเด่น การถ่ายภาพสูงกว่า- ความรู้สึกสูงกับ NETD≤30mK และอัลจอริทึมภาพรุ่นใหม่ที่ให้ภาพความร้อนที่ชัดเจนและคมชัดกว่า
- การขยายความยืดหยุ่น การบูรณาการอย่างรวดเร็ว- มีตัวเลือกเลนส์ออปติกหลายแบบให้เหมาะสมกับกรณีการใช้งานที่หลากหลายด้วยการสนับสนุนอินเตอร์เฟซผลิตภาพ USB2.0/DVP/LVDS/BT.656 และผลิตข้อมูลภาพ RAW/YUV ด้วยการควบคุมสายพานลําดับ
รายละเอียดสินค้า
| รุ่น | COIN417G3 |
|---|---|
| เครื่องตรวจจับ IR ตัวแสดง | |
| วัสดุที่มีความรู้สึก | VOx |
| การแก้ไข | 384 × 288 |
| ขนาดพิกเซล | 17μm |
| การตอบสนองทางสายสี | 8μm ~ 14μm |
| NETD แบบ | ≤ 30mK/F1.0/25°C |
| การประมวลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30/50Hz |
| เวลาเริ่มต้น | 6s |
| วิดีโอแบบแอนลาจ | PAL/NTSC |
| วิดีโอดิจิตอล | RAW/YUV422 |
| อัลกอริทึมภาพ | การแก้ไขความไม่เหมือนกัน (NUC) การลดเสียง 3 มิติ (3DNR) การยับยั้งเสียงเสียง 2 มิติ (DNS) การดันระยะทางไดนามิก (DRC) การขยายขอบ (EE) |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอร์ติก / สายรุ้ง 1 / สายรุ้ง 2 / สีดําร้อน) |
| โปรแกรม PC | |
| โปรแกรม ICC | โมดูลควบคุมและจอวีดีโอ |
| เครื่องไฟฟ้า | |
| อินเตอร์เฟซภายนอกมาตรฐาน | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Male) |
| บอร์ดขยาย | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB20 |
| อินเตอร์เฟซวีดีโอดิจิตอล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| โลเตชั่นไฟฟ้า | 4.5~5.5V |
| การบริโภคพลังงานทั่วไป | 0.65W |
| เครื่องจักรกล | |
| ขนาดแกนเปล่า ((มม) | 25.4mm × 25.4mm × 16.5mm |
| น้ําหนักแกนเปล่า ((g) | 16.6±1 |
| การปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -40°C~+70°C |
| อุณหภูมิในการเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ปรับความหนา |
| การสั่นสะเทือน | สั่นสะเทือนสุ่ม 5.35 กรัม 3 แกน |
| ผลสัมฤทธิ์ | คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก X แกน, 3 ครั้ง |
| การรับรอง | RoHS2.0/REACH |
| เลนส์แสง | |
| เลนส์แสง | โฟกัสคงที่ Athermal: 4.8mm / 7mm / 9.1mm / 13mm / 19mm / 25mm / 35mm |
| ระดับการป้องกัน | IP67 ((เลนส์ด้านหน้า) |
การใช้งานในอุตสาหกรรม
โมดูลการถ่ายภาพทางความร้อน COIN417G3 ใช้ในสาขาวิชั่นอุตสาหกรรม, ติดตามความปลอดภัย, การดับเพลิงและการช่วยเหลือ, นอกบ้าน, การมองเห็นด้วยเครื่องจักร, ADAS เป็นต้น
ข้อดีของสินค้า
- โปตฟอลเล่ย์สินค้าที่หลากหลาย- มีรูปแบบสินค้าหลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด คาร์กล้อง และโมดูลเพื่อตอบสนองความต้องการการบูรณาการต่างๆ
- ผลิตภัณฑ์หลากหลาย- ความละเอียดหลายแบบการจัดเรียง, ขนาดพิกเซล, ช่วงคลื่น, และการผสมผสานตัวเลือกของเลนส์ให้ความยืดหยุ่นมากขึ้นสําหรับการใช้งานที่หลากหลาย
- ผลงานที่โด่งดัง- การถ่ายภาพที่ชัดเจน ขนาดคอมแพคต การใช้พลังงานที่ต่ํา ความรู้สึกสูง และความน่าเชื่อถือสูง
- การบูรณาการง่าย- ตัวเลือกอินเตอร์เฟซหลายประการทําให้การบูรณาการเรียบง่ายและทําให้การพัฒนาอย่างรวดเร็วในหลายสาขาการใช้งาน
คํา ถาม ที่ ถาม บ่อย
กล้องถ่ายภาพความร้อนสามารถตรวจจับผ่านกระจกได้หรือไม่
คุณอาจจะแปลกใจที่จะรู้ว่าเครื่องถ่ายภาพความร้อน มักจะมองไม่เห็นผ่านกระจก
จากมุมมองของฟิสิกส์ มันยากที่จะอธิบายเหตุผลทางเทคนิคของปัญหานี้ แต่หลักการของมันง่ายมากแต่กระจกทําหน้าที่เหมือนกระจกสําหรับความยาวคลื่นอินฟราเรด (นั่นคือเหตุผลที่กระจกกล้องถ่ายภาพทางความร้อนมักถูกทําจากเยอร์มาเนียมหรือซิงค์เซเลนไดด์ แทนกระจก).
ถ้าคุณชี้กล้องถ่ายภาพความร้อนไปที่หน้าต่าง หน้าจอจะไม่แสดงภาพในด้านอื่นอย่างชัดเจน คุณอาจเห็นความมืดและมันอาจเป็นการสะท้อนของเลนส์ที่คุณถือ.
แต่นี่ไม่ใช่ความถี่ที่สมบูรณ์แบบ บางความถี่อินฟราเรดสามารถผ่านกระจกได้ และกระจกบางประเภทและรูปแบบ สามารถให้แสงอินฟราเรดหลายระดับผ่านได้ เช่นกระจกหน้ารถยนต์มักจะให้ผลที่ดีกว่ากระจกครัวเรือนมาตรฐาน.
