โมดูลการถ่ายภาพความร้อน LWIR พร้อมเครื่องตรวจจับอินฟราเรด 1280x1024/8μm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | การใช้พลังงาน | 1W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| สุทธิ | ≤30mK | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต |
| เน้น | โมดูลตรวจจับความร้อน 640x512 IR,โมดูลถ่ายภาพความร้อน LWIR,โมดูลถ่ายภาพความร้อน 12um |
||
รายละเอียดสินค้า

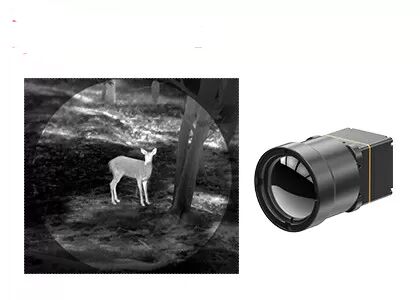

โมดูลถ่ายภาพความร้อน LWIR พร้อมตัวตรวจจับอินฟราเรด 1280x1024/8µm
ภาพรวมผลิตภัณฑ์
โมดูลความร้อน iTL1208 เป็นผลิตภัณฑ์ที่พัฒนาโดย SensorMicro โดยผสานรวมตัวตรวจจับอินฟราเรดแบบไม่เย็น 1280*1024/8µm ด้วย NETD ทั่วไป ≤30mK โมดูลความร้อน iTL1208 ให้ภาพความร้อนที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น
การออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 1W ทำให้โมดูลความร้อน iTL1208 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดด้านขนาด น้ำหนัก และพลังงานที่เข้มงวด อัลกอริทึมภาพขั้นสูงให้ภาพความร้อนที่คมชัดเป็นพิเศษ
คุณสมบัติหลัก
การออกแบบน้ำหนักเบาเป็นพิเศษ
- ขนาดกะทัดรัด 22.6*22.6*34.5 มม. และน้ำหนัก 35.7 กรัม (รวมเลนส์ 12 มม.)
- ระดับการรวมระบบที่สูงที่สุดในระดับเดียวกัน
ความไวสูง การตรวจจับที่แม่นยำ
- ขนาดพิกเซลเล็กพิเศษ 8µm พร้อมความละเอียด 1280*1024 สำหรับรายละเอียดที่ละเอียดและภาพที่ชัดเจน
- NETD ทั่วไป ≤ 30mK สำหรับการตรวจจับความแตกต่างของอุณหภูมิที่ละเอียดอ่อนได้อย่างน่าเชื่อถือ
การพัฒนาที่ง่ายขึ้น การรวมระบบที่รวดเร็ว
- มีตัวเลือกเลนส์ออปติคัลหลายแบบสำหรับความต้องการในการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
- เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะผลิตภัณฑ์
| รุ่น | iTL1208 |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 1280*1024 |
| ขนาดพิกเซล | 8µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30Hz |
| เวลาเริ่มต้น | ≤6 วินาที |
| วิดีโอดิจิทัล | RAW/YUV |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซคอนเนคเตอร์ 34 พิน: BP04SD-34-0065-R0 |
| อินเทอร์เฟซการสื่อสาร | TTL-232/I2C |
| อินเทอร์เฟซวิดีโอดิจิทัล | MIPI-CSI |
| แรงดันไฟฟ้า | 4.5-5.5V |
| การใช้พลังงานทั่วไป | 1W |
| กลไก | |
| ขนาด (รวมเลนส์) | พร้อมเลนส์ 5 มม.: 22.6 มม. * 22.6 มม. * 50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.) พร้อมเลนส์ 10 มม.: 22.6 มม. * 22.6 มม. * 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 12 มม.: 22.6 มม. * 22.6 มม. * 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.) พร้อมเลนส์ 17 มม.: 22.6 มม. * 22.6 มม. * 35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.) พร้อมเลนส์ 25 มม.: 22.6 มม. * 22.6 มม. * 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 35 มม.: 22.6 มม. * 22.6 มม. * 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.) |
| น้ำหนัก (รวมเลนส์) | 85.5±4.5 กรัม (พร้อมเลนส์ 5 มม.) 70.5±3.6 กรัม (พร้อมเลนส์ 10 มม.) 35.7±2 กรัม (พร้อมเลนส์ 12 มม.) 40.7±2.1 กรัม (พร้อมเลนส์ 17 มม.) 71.0±3.6 กรัม (พร้อมเลนส์ 25 มม.) 110±5.5 กรัม (พร้อมเลนส์ 35 มม.) |
| การปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ | -45°C ถึง +85°C |
| ความชื้น | 5% ถึง 95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 5/10/12/17/25/35 มม. |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 ถูกนำไปใช้ในหลากหลายสาขา รวมถึงการดับเพลิงป่า การบำรุงรักษาไฟฟ้า การตรวจสอบเซลล์แสงอาทิตย์ การเฝ้าระวังความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
เกี่ยวกับบริษัท
ในฐานะผู้ผลิตและผู้ให้บริการชั้นนำระดับโลกด้านตัวตรวจจับอินฟราเรด SensorMicro มีประสบการณ์อันยาวนานในโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรด ด้วยปรัชญาหลัก "SensorMicro, Sense More" และขับเคลื่อนด้วยความต้องการของผู้ใช้ เรามุ่งมั่นที่จะปลดล็อกศักยภาพสูงสุดของเทคโนโลยีอินฟราเรด โดยนำเสนอผลิตภัณฑ์ประสิทธิภาพสูงและบริการระดับมืออาชีพแก่ลูกค้าทั่วโลก
คำถามที่พบบ่อย
1. ความละเอียดของตัวตรวจจับอินฟราเรด
หมายถึงจำนวนพิกเซลในการถ่ายภาพความร้อน ความละเอียดที่สูงขึ้นหมายถึงจุดสังเกตและวัดอุณหภูมิที่มากขึ้น ทำให้สามารถสังเกตและวัดเป้าหมายที่เล็กกว่าในระยะที่ไกลขึ้น ความละเอียดทั่วไปของการถ่ายภาพความร้อนด้วยอินฟราเรดมีตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768 ไปจนถึง 1280x1024 โดยทั่วไปแล้วตัวตรวจจับที่มีความละเอียดสูงกว่าจะมีราคาสูงขึ้น
2. มุมมองภาพ (FOV)
มุมมองภาพ (FOV) หมายถึงมุมมองภาพสองมิติของพื้นที่วัตถุที่สังเกตโดยระบบออปติคัลของเครื่องถ่ายภาพความร้อนอินฟราเรด ตัวอย่างเช่น มุมมองภาพแนวนอน สมมติว่าขนาดอาร์เรย์ตัวตรวจจับคือ A*B ขนาดพิกเซลคือ d และความยาวโฟกัสของเลนส์คือ f ดังนั้นมุมมองภาพแนวนอน θ=2*acrtan (A*d/2f) หลังจากเลือกอาร์เรย์ตัวตรวจจับและขนาดพิกเซลแล้ว มุมมองภาพจะเปลี่ยนแปลงไปตามความยาวโฟกัสของระบบออปติคัลเท่านั้น: ความยาวโฟกัสที่ยาวขึ้นจะส่งผลให้มุมมองภาพแคบลง ในขณะที่ความยาวโฟกัสที่สั้นลงจะให้มุมมองภาพที่กว้างขึ้น
