คล้องถ่ายภาพทางความร้อน LWIR ที่ไม่เย็น มีความละเอียด 1280x1024 และ Pixel Pitch 12μm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | เหรียญ1212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | การใช้พลังงาน | 1.0W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| สุทธิ | ≤40mK/F1.0/25℃ | อัตราเฟรม | 30เฮิร์ต |
| เน้น | 640x512 การถ่ายภาพความร้อน Ir Core,12uM การถ่ายภาพความร้อน Ir Core,เครื่องตรวจจับความร้อนที่ไม่ได้ระบายความร้อน LWIR Core |
||
รายละเอียดสินค้า

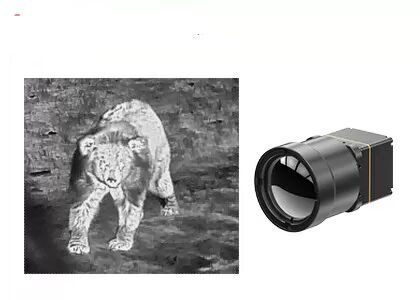

แกนกล้องถ่ายภาพความร้อน LWIR ที่ไม่มีการระบายความร้อน Ultra Clear 1280x1024 12μm
ภาพรวมผลิตภัณฑ์
แกนกล้องอินฟราเรด COIN1212 มีเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ระดับเมกะพิกเซล 1280×1024/12μm ผสานรวมกับวงจรประมวลผลสัญญาณขั้นสูงและอัลกอริธึมการถ่ายภาพ รองรับโปรโตคอลการสื่อสารแบบอนุกรมกระแสหลักและมีอินเทอร์เฟซเอาต์พุตวิดีโอที่หลากหลายพร้อมตัวเลือกเลนส์ออปติคัลที่หลากหลาย สามารถตรวจจับฮอตสปอตได้อย่างรวดเร็วและให้ภาพความร้อนที่ชัดเจน จึงช่วยปรับปรุงการพัฒนาขั้นที่สองให้มีประสิทธิภาพยิ่งขึ้นอย่างมาก นี่เป็นโซลูชันการรวมการถ่ายภาพความร้อนแบบครบวงจรสำหรับแอปพลิเคชันในการตรวจสอบโครงสร้างพื้นฐานที่สำคัญ การผลิตระดับไฮเอนด์ การขนส่งอัจฉริยะ การวิจัยทางวิทยาศาสตร์ และแอปพลิเคชันการถ่ายภาพความร้อนระดับไฮเอนด์อื่นๆ
คุณสมบัติหลัก
- การถ่ายภาพความละเอียดสูง, การตรวจจับที่แม่นยำ:ความละเอียด 1280×1024/12μm ล้านพิกเซล ช่วยให้สามารถถ่ายภาพ HD ในระยะไกลและมีขอบเขตการมองเห็นกว้างได้ จับรายละเอียดของเป้าหมายอย่างละเอียดได้อย่างชัดเจนในระหว่างการสังเกตในระยะใกล้
- คุณสมบัติครบถ้วนและคุ้มค่า:สร้างขึ้นด้วยเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ขนาดใหญ่ชั้นนำของอุตสาหกรรม ผสานรวมกับอัลกอริธึมการประมวลผลภาพขั้นสูงเพื่อเพิ่มความคมชัดของภาพและคุณภาพของภาพ
- การบูรณาการอย่างรวดเร็ว การพัฒนาแบบเร่งรัด:รองรับอินเทอร์เฟซเอาท์พุตภาพหลายรูปแบบ รวมถึง DVP และ BT.1120 ส่งออกข้อมูลภาพ RAW/YUV พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | เหรียญ1212 |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 1280×1024 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤40mK/F1.0/25℃ |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 30เฮิร์ต |
| เวลาเริ่มต้น | 6ส |
| วิดีโอแอนะล็อก | / |
| วิดีโอดิจิทัล | ดิบ/YUV422 |
| อัลกอริธึมรูปภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) ลดเสียงรบกวน 3D (3DNR) การลดเสียงรบกวน 2D (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | ซอฟต์แวร์ ICC - การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน: DF40C-50DP-0.4V(51), (ชม.,ชาย) |
| คณะกรรมการขยาย | ยูเอสบี3.0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP16/BT.1120/MIPI |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานโดยทั่วไป | 1.0 วัตต์ |
| เครื่องกล | |
| ขนาดแกนเปลือย (มม.) | 14 มม./19 มม./25 มม.: 25.4 มม.×25.4 มม.×19.3 มม. 35 มม./50 มม./100 ม.: 35.4 มม.×35.4 มม.×17.8 มม. |
| น้ำหนักแกนเปลือย (กรัม) | 14 มม./19 มม./25 มม.: 19.7±1 กรัม 35มม./50มม./100ม.: 32.5±1ก |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | |
| เลนส์ออฟติคอล | ความร้อนแบบโฟกัสคงที่: 14mm/19mm/25mm/35mm/50mm/100mm |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน COIN1212 ถูกนำไปใช้ในด้านการตรวจสอบโครงสร้างพื้นฐานที่สำคัญ การผลิตระดับไฮเอนด์ การตรวจสอบอุตสาหกรรม การวิจัยทางวิทยาศาสตร์ ฯลฯ
ความสามารถในการผลิต
เทคโนโลยีเครื่องตรวจจับอินฟราเรดภายในองค์กร
- อุปกรณ์ตรวจจับอินฟราเรดแบบไม่ระบายความร้อน VOx ขนาด 0.11μm ขนาด 8 นิ้ว
- เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน MCT ขนาด 8 นิ้ว 0.5μm
- เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน T2SL ขนาด 8 นิ้ว 0.5μm
กำลังการผลิตและข้อดี
- เครื่องตรวจจับอินฟราเรดที่พัฒนาตนเองจำนวน 6 ล้านเครื่องต่อปี
- โรงงานผลิตเซมิคอนดักเตอร์ขนาด 30,000 ตร.ม
- พื้นที่ห้องคลีนรูม 20,000 ตร.ม
คำถามที่พบบ่อย
1. ความละเอียดเชิงพื้นที่
เนื่องจากเป็นตัวบ่งชี้ความชัดเจนของภาพความร้อน จึงแสดงให้เห็นความสามารถในการแก้ไขรูปร่างเชิงพื้นที่ของเป้าหมาย และมักจะแสดงเป็น mrad (มิลลิเรเดียน)
ความละเอียดเชิงพื้นที่คือการวัดวัตถุที่เล็กที่สุดที่เซ็นเซอร์สามารถแก้ไขได้ หรือพื้นที่พื้นดินที่ถ่ายภาพสำหรับขอบเขตการมองเห็นทันที (IFOV) ของเซ็นเซอร์ IFOV ได้รับผลกระทบจากขนาดขององค์ประกอบการตรวจจับแต่ละตัว d และทางยาวโฟกัสของเลนส์ f นั่นคือ iFOV = d / f
สำหรับระยะทางที่กำหนด ค่าความละเอียดเชิงพื้นที่ที่น้อยกว่าคือ เป้าหมายที่เล็กลงและรายละเอียดที่สมบูรณ์ยิ่งขึ้นสามารถมองเห็นได้ สำหรับเป้าหมายที่กำหนด ยิ่งค่าความละเอียดเชิงพื้นที่น้อยลง ระยะการตรวจจับก็จะยิ่งยาวขึ้น
