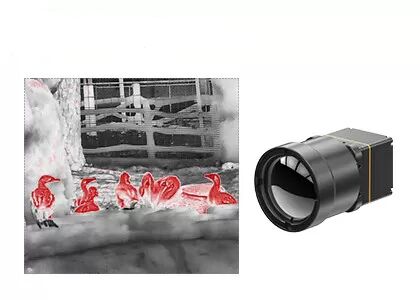

แกนกล้องความร้อน LWIR 3 แกนพร้อมช่วงสเปกตรัม 8 ~ 14μM สำหรับหุ่นยนต์

โมดูลถ่ายภาพความร้อน LWIR Uncooled 640x512 12μm พร้อมเลนส์ 25 มม. สำหรับใช้งานกลางแจ้ง

โมดูลถ่ายภาพความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro โดยมีการรวมเอาเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512/12µm แบบแพ็คเกจเซรามิก ด้วย NETD ทั่วไป＜40mk โมดูลถ่ายภาพความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลถ่ายภาพความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ

โมดูลถ่ายภาพความร้อน TWIN612 มีข้อดีคือการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8w ด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลถ่ายภาพความร้อน TWIN612 นำเสนอภาพที่เสถียรยิ่งขึ้นและอุณหภูมิที่แม่นยำ

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลถ่ายภาพความร้อน TWIN612 จึงสามารถนำไปใช้ในอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- ภาพถ่ายความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านการถ่ายภาพความร้อน การตรวจสอบความปลอดภัย UAV Payloads หุ่นยนต์ ฮาร์ดแวร์อัจฉริยะ ADAS การดับเพลิงและการกู้ภัย


1. ช่วง DRI

เป็นวิธีการวัดระยะทางที่เครื่องตรวจจับอินฟราเรดสามารถสร้างภาพของเป้าหมายเฉพาะได้ และสามารถแบ่งออกเป็นช่วงการตรวจจับ ช่วงการรับรู้ ช่วงการระบุ

D (การตรวจจับ): ความสามารถในการแยกแยะวัตถุออกจากพื้นหลัง
R (การรับรู้): ความสามารถในการจัดประเภทวัตถุ (สัตว์ มนุษย์ ยานพาหนะ เรือ …)
I (การระบุ): ความสามารถในการอธิบายวัตถุโดยละเอียด (ชายสวมหมวก กวาง รถจี๊ป …)

ตามเกณฑ์ของ Johnson เมื่อความน่าจะเป็นของรายละเอียดเป้าหมายที่มองเห็นได้ในระยะ DRI คือ 50% จำนวนคู่บรรทัดขั้นต่ำของเป้าหมายคือ 1:3:6 (หรือ 1:4:8) และจำนวนพิกเซลขั้นต่ำที่สอดคล้องกันคือ 2:6:12 (หรือ 2:8:16)

สมมติว่าเส้นผ่านศูนย์กลางของเป้าหมายคือ H, ความยาวโฟกัสคือ f, ขนาดพิกเซลคือ d และจำนวนคู่บรรทัดคือ n จากนั้นระยะการมองเห็น L=H×f/(2n×d)
