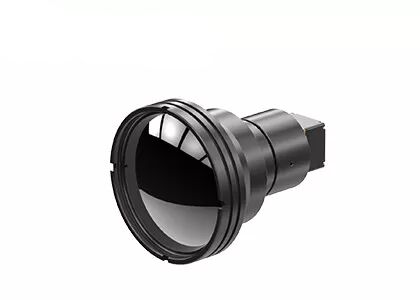

แกนกล้องความร้อน RS232 LWIR กลางแจ้ง 640x512 สำหรับการตรวจสอบความปลอดภัย

โมดูลถ่ายภาพความร้อน LWIR พร้อมเครื่องตรวจจับอินฟราเรด 640x512 12μm สำหรับกลางแจ้ง

โมดูลความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro โดยผสานรวมเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512/12µm แบบแพ็คเกจเซรามิก ด้วย NETD ทั่วไป＜40mk โมดูลความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ

โมดูลความร้อน TWIN612 มีข้อดีคือการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8w ด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลความร้อน TWIN612 จึงนำเสนอภาพที่เสถียรยิ่งขึ้นและอุณหภูมิที่แม่นยำ

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- ภาพความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้าน Thermography, การตรวจสอบความปลอดภัย, Payload ของ UAV, หุ่นยนต์, ฮาร์ดแวร์อัจฉริยะ, ADAS, การดับเพลิงและการกู้ภัย


1. ไอโซเทอร์มอินฟราเรดคืออะไร

ไอโซเทอร์มมีบทบาทสำคัญในการใช้กล้องอินฟราเรดและการวิเคราะห์เทอร์โมแกรมอินฟราเรด ผู้สังเกตการณ์สามารถสังเกตการกระจายของช่วงอุณหภูมิบางอย่างในภาพความร้อนอินฟราเรดได้อย่างสังหรณ์ใจ

เส้นที่เชื่อมต่อจุดที่มีค่าอุณหภูมิเท่ากันบนกราฟไอโซเทอร์มเรียกว่าไอโซเทอร์ม ไอโซเทอร์มแสดงสถานะที่แตกต่างกัน และอุณหภูมิที่แสดงก็แตกต่างกันเช่นกัน ซึ่งแบ่งออกเป็นสถานการณ์ต่อไปนี้

- หากไอโซเทอร์มเบาบาง ความแตกต่างของอุณหภูมิระหว่างสถานที่ต่างๆ จะค่อนข้างน้อย หากไอโซเทอร์มหนาแน่น หมายความว่าอุณหภูมิในสถานที่ต่างๆ นั้นแตกต่างกันมาก

- หากไอโซเทอร์มเป็นเส้นตรง หมายความว่ามีปัจจัยเพียงเล็กน้อยที่ส่งผลต่อการกระจายอุณหภูมิ หากไอโซเทอร์มโค้งงอ หมายความว่ามีปัจจัยมากมายที่ส่งผลต่อการกระจายอุณหภูมิ

- แนวโน้มตะวันออก-ตะวันตกหมายความว่าอุณหภูมิแตกต่างกันไปตามละติจูด และปัจจัยละติจูดเป็นปัจจัยหลัก หากไอโซเทอร์มขนานกับแนวชายฝั่ง ซึ่งหมายความว่าอุณหภูมิแตกต่างกันไปตามระยะทางจากทะเล และระยะทางจากทะเลเป็นปัจจัยหลัก
