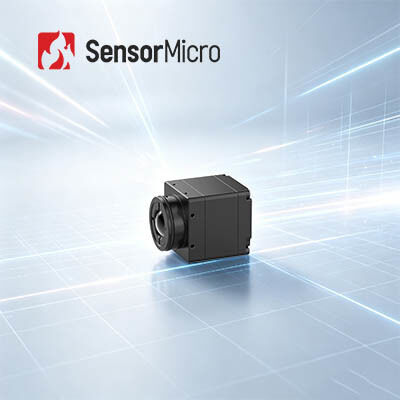

โมดูลถ่ายภาพความร้อน LWIR ที่มีความละเอียด 384x288 และระยะพิกเซล 12μm สำหรับการใช้งานกลางแจ้งที่การใช้พลังงาน 0.8W

  • LWIR Thermal Imaging Module with 384x288 Resolution and 12μm Pixel Pitch for Outdoor Use at 0.8W Power Consumption
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iSE412
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 384x288 อัตราเฟรม 50เฮิร์ต
การใช้พลังงาน 0.8W ช่วงสเปกตรัม 8~14ไมโครเมตร
สนามพิกเซล 12μm สุทธิ ≤30mK
เน้น

โมดูลการถ่ายภาพความร้อนแบบ LWIR

,

NETD 40mk โมดูลการถ่ายภาพความร้อน

,

โมดูลความร้อนขนาดพิกเซล 12um
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน LWIR พร้อมตัวตรวจจับอินฟราเรด 384x288 12µm สำหรับภายนอกอาคาร

โมดูลกล้องความร้อน iSE412 ผสานรวมตัวตรวจจับอินฟราเรดแบบไม่เย็นในแพ็คเกจเซรามิก 384×288/12µm การบรรจุเซรามิกเป็นเทคโนโลยีการบรรจุตัวตรวจจับอินฟราเรดที่สมบูรณ์ ซึ่งช่วยลดขนาดและน้ำหนักของตัวตรวจจับที่บรรจุได้อย่างมาก

โมดูลความร้อน iSE412 มีการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8W ด้วยอัลกอริทึมภาพที่ได้รับการปรับปรุง ทำให้ได้ประสิทธิภาพการถ่ายภาพความร้อนที่ราบรื่นเป็นพิเศษ

โมดูลนี้รองรับอัลกอริทึมความละเอียดสูงพิเศษ, picture-in-picture, OSD ที่ปรับแต่งได้, โหมดสลีป, การซูมแบบอิเล็กทรอนิกส์ และการปรับเทียบด้วยคลิกเดียว เข้ากันได้กับเลนส์หลายตัว, อินเทอร์เฟซวิดีโอ และจอแสดงผล Micro OLED ด้วยขนาดที่กะทัดรัด 25.4×25.4×22.7 มม. และน้ำหนักแกนเปล่า ≤26 กรัม ให้การถ่ายภาพความร้อนที่เสถียรในพื้นที่จำกัด มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมวิชัน, การกู้ภัยดับเพลิง, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, วิชันซิสเต็ม, และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

คุณสมบัติหลัก
  • การออกแบบไร้ชัตเตอร์เพื่อการรับชมที่ราบรื่นยิ่งขึ้น
    • ไม่ต้องมีการปรับเทียบชัตเตอร์ระหว่างการทำงาน ขจัดภาพกระตุกที่พบบ่อยในระบบแบบดั้งเดิมที่ใช้ชัตเตอร์
    • การทำงานที่เงียบสงบช่วยให้ใช้งานได้อย่างรอบคอบโดยไม่มีเสียงกลไก
  • กะทัดรัดและน้ำหนักเบา ยืดหยุ่นต่อการรวมระบบ
    • ขนาดระบบโดยรวมเล็กถึง 25.4×25.4×22.7 มม. น้ำหนักแกนเปล่า ≤26±1.5 กรัม
    • การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้การจัดวางและการรวมระบบมีความยืดหยุ่น
  • คุณสมบัติหลากหลาย การรวมระบบที่ราบรื่น
    • รองรับอัลกอริทึมความละเอียดสูงพิเศษ, picture-in-picture, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED หลากหลายประเภท
    • เข้ากันได้กับเลนส์ออปติคัลและส่วนประกอบส่วนขยายหลายตัวเพื่อการพัฒนาขั้นที่สองและการปรับแต่งระบบที่ง่ายดาย
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น iSE412
ตัวบ่งชี้ตัวตรวจจับ IR
วัสดุไวแสง VOx
ความละเอียด 384×288
ขนาดพิกเซล 12µm
การตอบสนองสเปกตรัม 8µm ~ 14µm
NETD ทั่วไป ≤30mK
การประมวลผลภาพ
พิกเซลที่มีประสิทธิภาพ 384×288
อัตราเฟรมดิจิทัล 50Hz
เวลาเริ่มต้น 6 วินาที
วิดีโอดิจิทัล YUV420/YUV422/RGB888/RAW
อัลกอริทึมภาพ NUC/DRC/DNS/DDE/SFFC
ไร้ชัตเตอร์ รองรับ
การแสดงผลภาพ 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
ทิศทางภาพ แนวนอน/แนวตั้ง/แนวทแยง
การซูมดิจิทัล 1x/2x/4x/8x
ความสว่างของภาพ อัตโนมัติ/แมนนวล
ความคมชัดของภาพ อัตโนมัติ/แมนนวล
โหมดการชดเชย แมนนวล
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน
50 พิน: BP040SB-50-0114-B-R0
อินเทอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
ส่วนประกอบส่วนขยาย USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
อินเทอร์เฟซไฟฟ้า
แรงดันไฟฟ้า 2.7V~5.3V
การใช้พลังงานทั่วไป 0.8W@50Hz@23±3℃
กลไก/เลนส์
ขนาดแกนเปล่า (มม.) 25.4×25.4×22.7 φ36×24.3
น้ำหนักแกนเปล่า (ก.) 26±1.5 28±1.5
เลนส์ออปติคัล
โฟกัสคงที่แบบ Athermal: 4.9/9.1/13/19 มม.
โฟกัสคงที่แบบ Athermal: 25 มม./35 มม.
ส่วนประกอบชัตเตอร์ อุปกรณ์เสริม
การสั่นสะเทือน 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก คลื่นกึ่งไซน์, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง 1500g@0.4ms
ระดับการป้องกัน IP67 (เลนส์ด้านหน้า)
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม
อุณหภูมิในการทำงาน -40℃~+70℃
อุณหภูมิในการจัดเก็บ -45℃~+85℃
ความชื้น 5%~95%, ไม่ควบแน่น
การรับรอง ROHS2.0/REACH
การใช้งานในอุตสาหกรรม

โมดูลถ่ายภาพความร้อน iSE412 ถูกนำไปใช้ในด้านอุตสาหกรรมวิชัน, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, วิชันซิสเต็ม, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และอื่นๆ

ข้อได้เปรียบของเรา
  • ความเชี่ยวชาญทางเทคนิคเชิงลึก- ด้วยประสบการณ์หลายปีในการวิจัย พัฒนา และประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างขีดความสามารถที่แข็งแกร่งในด้านการออกแบบชิป, การผลิตเวเฟอร์, การบรรจุและทดสอบ, รวมถึงการรวมระบบ
  • มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริง- เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน โดยผลักดันขีดจำกัดของ NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง
  • กลุ่มผลิตภัณฑ์ที่หลากหลาย- ด้วยการสนับสนุนจากการวิจัยและพัฒนาอิสระและเส้นทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบตรวจจับอินฟราเรดที่ครอบคลุม
  • การตรวจสอบความน่าเชื่อถือที่เข้มงวด- ด้วยระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราผ่านกระบวนการทดสอบหลายขั้นตอนเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือในระยะยาว
  • การสนับสนุนทางเทคนิคระดับมืออาชีพ- ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบและปรับปรุงประสิทธิภาพ
คำถามที่พบบ่อย
ช่วง DRI คืออะไร?

ช่วง DRI หมายถึง การตรวจจับ (Detection), การรับรู้ (Recognition) และการระบุ (Identification)

การตรวจจับถูกกำหนดให้: หากพบเป้าหมายในมุมมอง ภาพของเป้าหมายจะต้องมีขนาดมากกว่า 1.5 พิกเซลในทิศทางมิติที่สำคัญ

การรับรู้ถูกกำหนดให้: เป้าหมายสามารถจำแนกประเภทเพื่อระบุว่าเป้าหมายเป็นรถยนต์ รถบรรทุก หรือบุคคล ซึ่งหมายความว่าภาพของเป้าหมายจะต้องมีขนาดมากกว่า 6 พิกเซลในทิศทางมิติที่สำคัญ

การระบุถูกกำหนดให้สามารถแยกแยะรุ่นและลักษณะอื่นๆ ของเป้าหมายได้ ตัวอย่างเช่น เพื่อแยกแยะระหว่างศัตรูและพวกเดียวกัน ภาพของเป้าหมายจะต้องมีขนาดมากกว่า 12 พิกเซลในทิศทางมิติที่สำคัญ
