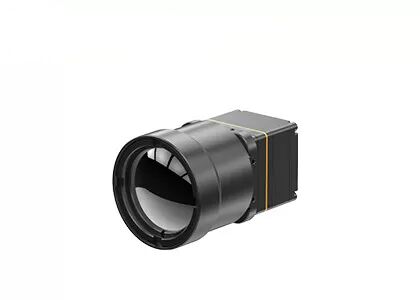

แกนกล้องความร้อน LWIR น้ำหนักเบาพร้อมตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640x512

โมดูลถ่ายภาพความร้อน LWIR พร้อมเครื่องตรวจจับอินฟราเรด 640x512 12μm สำหรับกลางแจ้ง

โมดูลความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro โดยมีการรวมเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512/12µm แบบแพ็คเกจเซรามิก ด้วย NETD ทั่วไป＜40mk โมดูลความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ

โมดูลความร้อน TWIN612 มีข้อดีคือการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8w ด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลความร้อน TWIN612 จึงนำเสนอภาพที่เสถียรและอุณหภูมิที่แม่นยำยิ่งขึ้น

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- ภาพความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้าน Thermography, การตรวจสอบความปลอดภัย, Payload ของ UAV, หุ่นยนต์, ฮาร์ดแวร์อัจฉริยะ, ADAS, การดับเพลิงและการกู้ภัย


1. การเปรียบเทียบเทคโนโลยีการถ่ายภาพความร้อนแบบระบายความร้อนและไม่ระบายความร้อน

เมื่อเครื่องตรวจจับความร้อนอินฟราเรดแบบระบายความร้อนทำงาน เครื่องทำความเย็นจะทำงานก่อนเพื่อลดอุณหภูมิของตัวมันเอง เพื่อให้เซ็นเซอร์มีความไวสูง ความแม่นยำสูง ข้อผิดพลาดน้อยลง และช่วงอุณหภูมิการตรวจจับที่กว้างขึ้นเมื่อตรวจจับเป้าหมาย เนื่องจากความแม่นยำสูง ข้อผิดพลาดน้อย และความไวสูง กล้องถ่ายภาพความร้อนแบบระบายความร้อนจึงทำให้ผลการตรวจจับมีความน่าเชื่อถือมากขึ้น ในขณะที่จากมุมมองนี้ เซ็นเซอร์ความร้อนอินฟราเรดแบบไม่ระบายความร้อนไม่สามารถเข้าถึงมาตรฐานดังกล่าวได้ โดยเฉพาะอย่างยิ่งความไม่สม่ำเสมอของอาร์เรย์ระนาบโฟกัสอินฟราเรดแบบไม่ระบายความร้อนมีอิทธิพลอย่างมากต่อข้อผิดพลาดในการวัด
