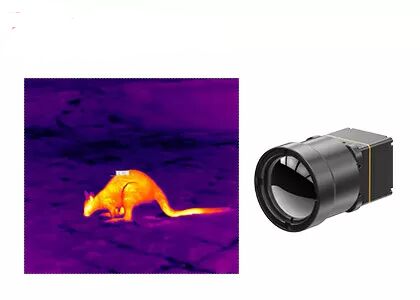

แกนกล้องถ่ายภาพความร้อนไมโครโบโลมิเตอร์ที่ไม่มีการระบายความร้อนสำหรับการสังเกตการณ์สัตว์ป่า

แกนกล้องถ่ายภาพความร้อนไมโครโบโลมิเตอร์ที่ไม่มีการระบายความร้อนสำหรับการสังเกตการณ์สัตว์ป่า

โมดูลระบายความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย Global Sensor Technologyแกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อนขนาด 640x512/12µm เป็นเซ็นเซอร์ภาพความร้อนที่ซับซ้อนที่ให้ภาพคุณภาพสูงในแพ็คเกจขนาดกะทัดรัดและใช้งานง่ายแกนกล้องนี้สร้างขึ้นโดยใช้เทคโนโลยีไมโครโบโลมิเตอร์ที่ไม่มีการระบายความร้อนที่ทันสมัย ​​ซึ่งให้ประสิทธิภาพการถ่ายภาพความร้อนที่เหนือกว่าเมื่อเทียบกับระบบการถ่ายภาพความร้อนทั่วไป

ด้วยอาร์เรย์พิกเซล 640x512 และระยะห่างระหว่างพิกเซล 12µm แกนกล้องนี้ให้ความสามารถในการถ่ายภาพที่มีความละเอียดสูงเป็นพิเศษสำหรับการใช้งานที่หลากหลายมีความไวต่ออุณหภูมิน้อยกว่า 50 mk และมีช่วงไดนามิกสูงถึง 14 บิต ทำให้มั่นใจได้ว่าจะได้ภาพที่แม่นยำและมีรายละเอียดแม้ในสภาพแวดล้อมที่ท้าทาย

โมดูลระบายความร้อน TWIN612 มีข้อดีของการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 0.8wด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลระบายความร้อน TWIN612 จึงนำเสนอภาพที่มีเสถียรภาพมากขึ้นและอุณหภูมิที่แม่นยำ

กระบวนการบรรจุภัณฑ์เซรามิกนั้นคล้ายคลึงกับบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่เติบโตเต็มที่เมื่อเทียบกับบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมากดังนั้น โมดูลระบายความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดเข้มงวดด้านขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา : 25g
- NETD ทั่วไป <40mk
- ถ่ายภาพความร้อนได้คมชัด
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านของการถ่ายภาพความร้อน, การตรวจสอบความปลอดภัย, UAV Payloads, Robots, Intelligent Hardware, ADAS, Firefighting & Rescue


1. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร

เครื่องตรวจจับอินฟราเรดทำงานโดยการตรวจจับรังสีแม่เหล็กไฟฟ้าในช่วงอินฟราเรดกลไกการตรวจจับที่แน่นอนจะแตกต่างกันไปตามประเภทของเครื่องตรวจจับอินฟราเรด

เครื่องตรวจจับความร้อนทำงานโดยการวัดการเปลี่ยนแปลงของอุณหภูมิที่เกิดจากการดูดซับรังสีอินฟราเรดตัวอย่างเช่น ไมโครโบโลมิเตอร์ประกอบด้วยเมทริกซ์ขององค์ประกอบตัวต้านทานขนาดเล็กที่ไวต่อความร้อนเมื่อรังสีอินฟราเรดถูกดูดกลืนโดยเครื่องตรวจจับ จะทำให้อุณหภูมิขององค์ประกอบตัวต้านทานเพิ่มขึ้น ส่งผลให้เกิดการเปลี่ยนแปลงของความต้านทานไฟฟ้าที่สามารถตรวจจับและแปลงเป็นภาพได้

ในทางกลับกัน เครื่องตรวจจับโฟตอนทำงานโดยแปลงโฟตอนจากรังสีอินฟราเรดเป็นสัญญาณไฟฟ้าตัวตรวจจับโฟตอนทั่วไปสองประเภทคือตัวตรวจจับโฟโตโวลตาอิกและโฟโตคอนดักเตอร์เครื่องตรวจจับไฟฟ้าโซลาร์เซลล์สร้างแรงดันไฟฟ้าเมื่อโฟตอนอินฟราเรดถูกดูดกลืน ในขณะที่ตัวนำแสงจะเพิ่มการนำไฟฟ้าเมื่อโฟตอนถูกดูดกลืน

ตัวตรวจจับอินฟราเรดยังสามารถใช้กลไกการตรวจจับอื่นๆ เช่น ไพโรอิเล็กทริก ซึ่งการเปลี่ยนแปลงของอุณหภูมิทำให้เกิดประจุในวัสดุ หรือผลกระทบของเทอร์โมอิเล็กทริก ซึ่งความแตกต่างของอุณหภูมิระหว่างวัสดุสองชนิดทำให้เกิดแรงดันไฟฟ้า

สัญญาณเอาต์พุตจากเครื่องตรวจจับอินฟราเรดสามารถประมวลผลและแสดงเป็นรูปภาพได้ ซึ่งสามารถนำไปใช้ประโยชน์ได้หลากหลาย เช่น การถ่ายภาพความร้อนในทางการแพทย์หรืออุตสาหกรรม การสำรวจสภาพแวดล้อมจากระยะไกล และการสแกนความร้อนในระบบรักษาความปลอดภัย
