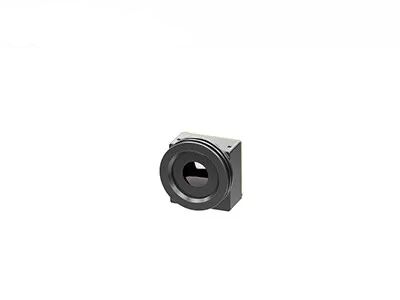

เลนส์ 25 มม. ไม่ระบายความร้อน LWIR โมดูลความร้อน 640x512 12μM สำหรับการตรวจจับกลางแจ้ง

โมดูลความร้อน LWIR แบบไม่ระบายความร้อน: 640x512 12μm, เลนส์ 25 มม. สำหรับการตรวจจับกลางแจ้ง

โมดูลความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro

แกนกลางกล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อน 640x512/12µm เป็นอุปกรณ์ถ่ายภาพความร้อนประสิทธิภาพสูงที่ให้ความสามารถในการถ่ายภาพขั้นสูงและความไวต่อรังสีความร้อนเป็นพิเศษ สร้างขึ้นโดยใช้เทคโนโลยีไมโครโบลอมิเตอร์แบบไม่ระบายความร้อนที่ทันสมัย ​​แกนกลางกล้องนี้ให้คุณภาพของภาพและรายละเอียดที่เหนือกว่าเมื่อเทียบกับเซ็นเซอร์ถ่ายภาพความร้อนแบบเดิม

ด้วยอาร์เรย์พิกเซล 640x512 และระยะพิทช์พิกเซล 12µm แกนกลางกล้องนี้ให้ภาพที่มีความละเอียดสูงเป็นพิเศษและความไวต่ออุณหภูมิเป็นพิเศษ โดยมีความไวต่ำกว่า 50 mk นอกจากนี้ยังให้ช่วงไดนามิกกว้างถึง 14 บิต ทำให้มั่นใจได้ถึงความแม่นยำเป็นพิเศษในสภาพแวดล้อมการทำงานที่แตกต่างกัน

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์ตัวตรวจจับอินฟราเรดที่โตเต็มที่ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของตัวตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- การถ่ายภาพความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้าน Thermography, การตรวจสอบความปลอดภัย, Payload ของ UAV, หุ่นยนต์, ฮาร์ดแวร์อัจฉริยะ, ADAS, การดับเพลิงและการกู้ภัย


1. กล้องอินฟราเรดคืออะไร

ระบบถ่ายภาพความร้อนอินฟราเรดใช้เครื่องตรวจจับอินฟราเรดเพื่อรับรู้รังสีอินฟราเรด และแปลงเป็นสัญญาณไฟฟ้า ซึ่งจะถูกขยาย ประมวลผลเป็นภาพที่แสดง

2. หลักการพื้นฐานของกล้องอินฟราเรด

เทคโนโลยีการถ่ายภาพความร้อนเป็นเทคโนโลยีการตรวจจับและจดจำแบบพาสซีฟและไม่สัมผัส มีสองฟังก์ชันหลัก:

-Thermography: การวัดอุณหภูมิแบบไม่สัมผัสและการตรวจจับข้อบกพร่อง

-Night Vision: ตรวจจับและระบุเป้าหมายได้อย่างง่ายดายในความมืดสนิท
