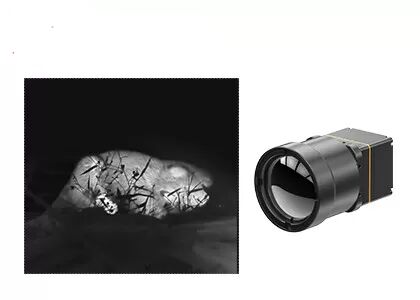

แกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อน 640x512/12µM เพื่อการมองเห็นที่ดีขึ้น

หัวภาพอินฟราเรดที่ไม่เย็น - 640x512/12μm เพื่อการมองเห็นที่ดีขึ้น

โมดูลความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro. มันรวมตัวตรวจจับอินฟราเรดที่ไม่เย็นจากแพคเกจเซรามิก 640 × 512 / 12μm.โมดูลความร้อน TWIN612 สามารถนําเสนอชัดเจนกว่าภาพที่ชัดเจนและละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20 °C ~ 150 °C / 0 ~ 550 °C ความแม่นยํา ± 2 °C หรือ ± 2% และอัตราเฟรมสูงถึง 30 Hz โมดูลความร้อนรับประกันภาพความร้อนที่เรียบร้อยและการวัดอุณหภูมิที่แม่นยํา

โมดูลความร้อน TWIN612 มีข้อดีของการออกแบบที่คอมแพคต โครงสร้างน้ําหนักเบา และการบริโภคพลังงานที่ต่ําเพียง 0.8wโมดูลความร้อน TWIN612 แสดงภาพที่มั่นคงมากขึ้นและอุณหภูมิที่แม่นยํา.

กระบวนการบรรจุซากเซรามิกคล้ายกับการบรรจุโลหะ ซึ่งเป็นเทคโนโลยีบรรจุเครื่องตรวจจับอินฟราเรดที่วัยรุ่นปริมาตรและน้ําหนักของตัวตรวจจับที่บรรจุจะลดลงมากดังนั้น โมดูลความร้อน TWIN612 สามารถนําไปใช้ในอุตสาหกรรมที่มีความต้องการที่เข้มงวดต่อขนาด น้ําหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm × 25.4mm × 35mm
- น้ําหนักเบา 25 กรัม
- NETD แบบ < 40mk
- การถ่ายภาพความร้อนที่ชัดเจน
- การบริโภคพลังงานทั่วไปต่ําเพียง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ใช้ในสาขาเทอร์โมกราฟี ติดตามความปลอดภัย เครื่องบินไร้คนขับ เครื่องหุ่นยนต์ อุปกรณ์ฉลาด ADAS การดับเพลิงและการช่วยเหลือ


1โมดูลความร้อนทํางานยังไง

โมดูลความร้อนทํางานตามปกติ ดังนี้

1) การตรวจจับอินฟราเรด: โมดูลความร้อนมีตัวตรวจจับอินฟราเรดที่สามารถตรวจจับรังสีแม่เหล็กไฟฟ้าในช่วงอินฟราเรด

2) ออปติกส์: แสงอินฟราเรดถูกโฟกัสไปที่ตัวตรวจจับผ่านระบบออปติกส์ ซึ่งอาจมีเลนส์หรือกระจกหลายสาย

3) การขยายสัญญาณ: สัญญาณที่ตรวจพบจะถูกขยายและดิจิตอลโดยอิเล็กทรอนิกส์ภายในโมดูลความร้อน

4) การ ปรับปรุง ภาพ: สัญญาณ ที่ ได้ รับ การ ดิจิทัล จาก นั้น จะ ได้ รับ การ ปรับปรุง เพื่อ ผลิต ภาพ หนาว. กระบวนการ นี้ มี หลาย ขั้นตอน เช่น การ ลด เสียง เสียง, การ ปรับปรุง ความ แตกต่าง และ การ แผนภาพ สี.คุณสมบัติเพิ่มเติม เช่น การวัดอุณหภูมิสามารถรวมอยู่ในการประมวลภาพ.

5) การแสดงภาพ: ภาพความร้อนจะแสดงบนจอ, หรือภายในโมดูลความร้อนหรือบนอุปกรณ์ภายนอก
