LWIR แกนกล้องอินฟราเรดไม่ระบายความร้อน 640x512/12µM
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 | การใช้พลังงาน | 0.8W |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 12μm |
สพธอ | <40mK | อัตราเฟรม | 25Hz/30Hz |
แสงสูง | แกนกล้องอินฟราเรด LWIR,แกนกล้องอินฟราเรดที่ไม่ได้ระบายความร้อน 640x512,12uM แกนกล้อง LWIR |

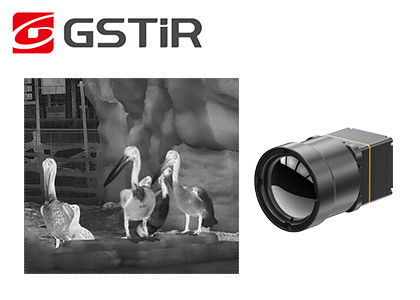

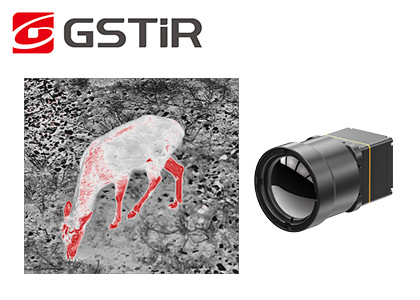

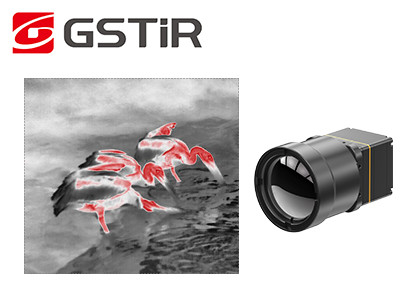

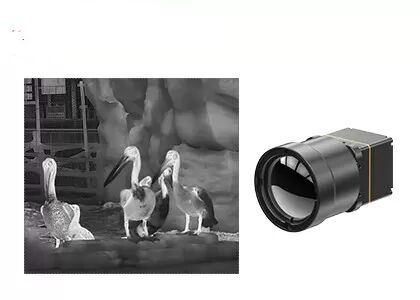

LWIR แกนกล้องอินฟราเรดไม่ระบายความร้อน - 640x512/12µM
โมดูลระบายความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย Global Sensor Technologyรวมเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนด้วยบรรจุภัณฑ์เซรามิกขนาด 640×512/12µmด้วย NETD <40mk ทั่วไป โมดูลระบายความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น
ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลระบายความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ
โมดูลระบายความร้อน TWIN612 มีข้อดีของการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 0.8wด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลระบายความร้อน TWIN612 จึงนำเสนอภาพที่มีเสถียรภาพมากขึ้นและอุณหภูมิที่แม่นยำ
กระบวนการบรรจุภัณฑ์เซรามิกนั้นคล้ายคลึงกับบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่เติบโตเต็มที่เมื่อเทียบกับบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมากดังนั้น โมดูลระบายความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดเข้มงวดด้านขนาด น้ำหนัก และการใช้พลังงาน
- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา : 25g
- NETD ทั่วไป <40mk
- ถ่ายภาพความร้อนได้คมชัด
- การใช้พลังงานทั่วไปต่ำถึง 0.8W
แบบอย่าง | TWIN612/ร |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 640×512 |
ขนาดพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD ทั่วไป | <40mK |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz |
เวลาเริ่มต้น | 6 วินาที |
วิดีโออะนาล็อก | PAL/NTSC |
วิดีโอดิจิทัล | YUV/BT.656/LVDS/USB2.0 |
การแสดงภาพ | รวม 11 ชิ้น (ไวท์ร้อน/ลาวา/เหล็กไหล/น้ำ/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/แดงร้อน/ดำร้อน) |
อัลกอริทึมรูปภาพ | NUC/3D/2D/DRC/EE |
ข้อมูลจำเพาะทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 50pin_HRS |
อินเทอร์เฟซการสื่อสาร | RS232/USB2.0 |
การจ่ายแรงดัน | 4~5.5V |
การใช้พลังงานโดยทั่วไป | 0.8W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 ℃ ~ 50 ℃ |
ช่วงการวัดอุณหภูมิ | -20℃~150℃, 0℃~550℃ |
ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2℃ หรือ ±2% |
เอสดีเค | วินโดวส์/ลินุกซ์;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 25.4×25.4×35 (ไม่มีเลนส์) |
น้ำหนัก | 25g (ไม่รวมเลนส์) |
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | 5.35 กรัม 3 แกน |
ช็อก | ฮาล์ฟไซน์เวฟ, 40 ก./11 มิลลิวินาที, 3 แกน, 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | ความร้อนคงที่: 13 มม |
โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านของการถ่ายภาพความร้อน, การตรวจสอบความปลอดภัย, UAV Payloads, Robots, Intelligent Hardware, ADAS, Firefighting & Rescue
1. การใช้งานโมดูลระบายความร้อนมีอะไรบ้าง?
โมดูลระบายความร้อนมีการใช้งานที่หลากหลายในด้านต่างๆแอปพลิเคชันทั่วไปบางส่วน ได้แก่ :
1) การถ่ายภาพทางการแพทย์: โมดูลระบายความร้อนถูกนำมาใช้ในแอปพลิเคชันการถ่ายภาพทางการแพทย์สำหรับการวินิจฉัยสภาวะที่ส่งผลต่อการไหลเวียนของเลือด เช่น มะเร็งเต้านม และเส้นเลือดตีบตัน
2) การตรวจสอบอุตสาหกรรม: โมดูลระบายความร้อนยังใช้ในการตรวจสอบอุตสาหกรรม เช่น การตรวจสอบเครื่องจักร การควบคุมคุณภาพ และการบำรุงรักษาเชิงคาดการณ์
3) การวินิจฉัยอาคาร: โมดูลระบายความร้อนใช้ในการตรวจจับและวินิจฉัยการสูญเสียพลังงาน ปัญหาความชื้น และไฟฟ้าขัดข้องในอาคาร ช่วยปรับปรุงประสิทธิภาพการใช้พลังงานและความปลอดภัย
4) การผจญเพลิง: โมดูลระบายความร้อนช่วยให้นักผจญเพลิงสามารถระบุตำแหน่งและระบุจุดร้อนและแหล่งกำเนิดไฟภายใต้ควันและฝุ่นละออง ซึ่งจะเป็นการปรับปรุงความปลอดภัยและประสิทธิภาพ
5) การบังคับใช้กฎหมาย: โมดูลระบายความร้อนถูกนำมาใช้ในการบังคับใช้กฎหมาย เช่น ภารกิจเฝ้าระวังและค้นหาและกู้ภัย ซึ่งต้องการการมองเห็นที่ดีขึ้นในสภาพแวดล้อมที่มีแสงน้อย
6) ยานยนต์: โมดูลระบายความร้อนใช้ในแอปพลิเคชันระบบช่วยเหลือผู้ขับขี่ขั้นสูง (ADAS) เช่น การตรวจจับคนเดินถนน ระบบควบคุมความเร็วคงที่ขั้นสูง และการตรวจจับวัตถุในจุดบอด
7) การรักษาความปลอดภัย/การเฝ้าระวัง: โมดูลระบายความร้อนใช้ในแอปพลิเคชันการรักษาความปลอดภัยและการเฝ้าระวังเพื่อตรวจสอบอาคาร พรมแดน และปริมณฑล ตรวจจับผู้บุกรุกและกิจกรรมที่น่าสงสัย
การใช้งานเฉพาะของโมดูลระบายความร้อนจะขึ้นอยู่กับความไว ความละเอียด และช่วงสเปกตรัม รวมถึงคุณสมบัติอื่นๆ เช่น การวัดอุณหภูมิและความสามารถในการประมวลผลภาพ
