โมดูลถ่ายภาพความร้อน VOx แบบไม่ระบายความร้อนความละเอียดสูงสำหรับการถ่ายภาพความร้อนทางอุตสาหกรรม

โมดูลการถ่ายภาพความร้อน VOx ที่ไม่เย็นความละเอียดสูง สําหรับการถ่ายภาพความร้อนในอุตสาหกรรม

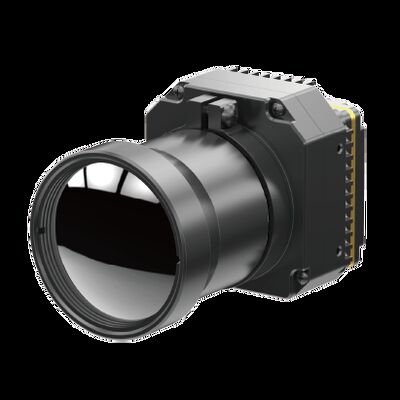

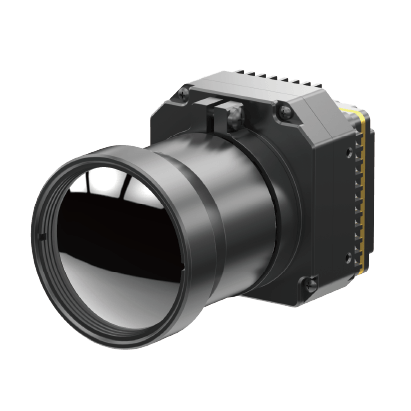

PLUG1212R เป็นหนึ่งในโมดูลกล้องอินฟราเรดที่ไม่เย็นแบบ PLUG-R ที่พัฒนาโดย SensorMicroมันใช้เครื่องตรวจจับอินฟราเรด 1280x1024/12μm ที่ไม่ได้เย็นด้วยวงจรการประมวลผลสัญญาณมืออาชีพและแพลตฟอร์มการประมวลผลภาพ, เปลี่ยนแปลงแสงอินฟราเรดเป้าหมายเป็นข้อมูลอุณหภูมิโดยสมบูรณ์ที่ตอบสนองความต้องการเฉพาะเจาะจงของอุตสาหกรรมเทอร์โมกราฟี.

โมดูลการถ่ายภาพความร้อนแบบ HD LWIR 1280x1024/12μm VOx ที่ไม่เย็นให้บริการกับช่วงการวัดอุณหภูมิที่กว้างขวาง ทําให้สามารถใช้งานได้หลากหลายด้าน เช่น การตรวจสอบอุตสาหกรรม การเฝ้าระวังและความปลอดภัยด้วยช่วงอุณหภูมิที่ครอบคลุมทั้งอุณหภูมิต่ํากว่าศูนย์ (-20 °C) และสภาพแวดล้อมอุณหภูมิสูง (สูงถึง 550 °C) หน่วยนี้รองรับความต้องการของกรณีภาพความร้อนต่างๆ

- พิกเซลเพจ: 12μm

- ความละเอียด: 1280x1024

- ระยะสเปคเตอร์: 8μm -14μm

- ความรู้สึกสูง: NETD < 30mK

- ระยะอุณหภูมิ: -20 °C ~ 150 °C, 100 °C ~ 550 °C

- ความแม่นยําของอุณหภูมิ: ± 2 °C หรือ ± 2%

- ความน่าเชื่อถือสูงและความสามารถในการปรับปรุงสิ่งแวดล้อมที่แข็งแรง

โมดูลการถ่ายภาพอินฟราเรด PLU1212R ได้ถูกใช้อย่างแพร่หลายในด้านไฟฟ้าไฟฟ้า, มุมมองเครื่องจักร, การตรวจสอบอาคาร, โลหะและปิโตรเคมี เป็นต้น

1เครื่องตรวจจับอินฟราเรดทํางานยังไง

เครื่องตรวจจับอินฟราเรดทํางานโดยการตรวจจับรังสีแม่เหล็กไฟฟ้าในช่วงอินฟราเรด กลไกการตรวจจับที่แม่นยําแตกต่างกันขึ้นอยู่กับชนิดของเครื่องตรวจจับอินฟราเรด

เครื่องตรวจจับความร้อนทํางานโดยวัดการเปลี่ยนแปลงอุณหภูมิที่เกิดจากการดูดซึมรังสีอินฟราเรดไมโครโบโลเมตรประกอบด้วยเมทริกซ์ขององค์ประกอบต่อต้านขนาดเล็กที่มีความรู้สึกต่อความร้อนเมื่อรังสีอินฟราเรดถูกดูดซึมโดยตัวตรวจจับ มันทําให้อุณหภูมิขององค์ประกอบความต้านทานเพิ่มขึ้นส่งผลให้เกิดการเปลี่ยนแปลงของความต้านทานไฟฟ้าที่สามารถตรวจจับและแปลงเป็นภาพ.

หน่วยตรวจจับฟอตอนทํางานโดยแปลงฟอตอนจากรังสีอินฟราเรด เป็นสัญญาณไฟฟ้าเครื่องตรวจจับฟอตอน 2 แบบที่พบทั่วไป คือ เครื่องตรวจจับไฟฟ้าไฟฟ้า และ เครื่องตรวจจับแสงเครื่องตรวจจับไฟฟ้าไฟฟ้าสร้างความกระชับกําลัง เมื่อโฟตอนอินฟราเรดถูกซึมซึม ขณะที่โฟโตคอนดักเตอร์เพิ่มความสามารถในการนําไฟฟ้าเมื่อโฟตอนถูกซึมซึม

เครื่องตรวจจับอินฟราเรดยังสามารถใช้กลไกตรวจจับอื่น ๆ เช่น ไฟไฟฟ้าไฟฟ้าไฟฟ้า (Pyroelectricity) ที่การเปลี่ยนแปลงของอุณหภูมิทําให้วัสดุมีค่าไฟฟ้าซึ่งความแตกต่างของอุณหภูมิระหว่างวัสดุสองวัสดุ สร้างความตึงเครียด.

สัญญาณออกจากตัวตรวจจับอินฟราเรดสามารถถูกประมวลผลและแสดงเป็นภาพ ซึ่งสามารถใช้ได้ในหลายจุด เช่น การถ่ายภาพทางความร้อนในอุปกรณ์ทางการแพทย์หรืออุตสาหกรรมการตรวจจับระยะไกลของสิ่งแวดล้อมและการสแกนความร้อนในระบบรักษาความปลอดภัย
