ความชัดเจนและความแม่นยำที่เพิ่มขึ้น แกนกล้องถ่ายภาพความร้อน HD 1280x1024
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 1280x1024/12μm | สพธอ | <50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 20x20x10.4มม |
แสงสูง | แกนกล้องความร้อน HD,แกนกล้องความร้อนที่แม่นยำ 1280x1024,โมดูลกล้องความร้อน HD Uncooled |

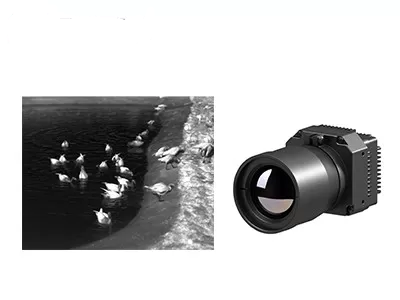

ความคมชัดและความแม่นยำที่เพิ่มขึ้น แกนกล้องถ่ายภาพความร้อน HD 1280x1024
PLUG1212R เป็นหนึ่งในโมดูลกล้องอินฟราเรดแบบไม่ระบายความร้อนซีรีส์ PLUG-R ที่พัฒนาโดย Global Sensor Technology (GST)มันใช้เครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อน GST1212M พร้อมวงจรประมวลผลสัญญาณระดับมืออาชีพและแพลตฟอร์มการประมวลผลภาพ แปลงรังสีอินฟราเรดเป้าหมายให้เป็นข้อมูลอุณหภูมิได้อย่างสมบูรณ์มีการวัดอุณหภูมิและสามารถปรับแต่งช่วงอุณหภูมิได้ ซึ่งตรงตามข้อกำหนดเฉพาะของการถ่ายภาพความร้อนทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน VOx HD LWIR 1280x1024/12μm ที่ไม่ระบายความร้อน มีช่วงการวัดอุณหภูมิที่กว้าง ช่วยให้สามารถใช้งานที่หลากหลายในด้านต่างๆ เช่น การตรวจสอบทางอุตสาหกรรม การเฝ้าระวัง และการรักษาความปลอดภัยด้วยช่วงอุณหภูมิที่ครอบคลุมทั้งอุณหภูมิต่ำกว่าศูนย์ (-20°C) และสภาพแวดล้อมที่มีอุณหภูมิสูง (สูงสุด 550) โมดูลนี้จึงรองรับความต้องการของสถานการณ์การถ่ายภาพความร้อนต่างๆ
- ระดับพิกเซล: 12μm
- ความละเอียด: 1280x1024
- ช่วงสเปกตรัม: 8μm -14μm
- ความไวแสงสูง: NETD<30mK
- ช่วงอุณหภูมิ: -20°C~150°C, 100°C~550°C
- ความแม่นยำของอุณหภูมิ: ±2°C หรือ ±2%
- ความน่าเชื่อถือสูงและการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG1212R |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
สนามพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14ไมโครเมตร |
สุทธิ | <30 ล้าน |
การประมวลผลภาพ | |
อัตราเฟรม | 25เฮิร์ต |
เวลาเริ่มต้น | <25 วินาที |
วิดีโอแอนะล็อก | / |
วิดีโอดิจิทัล | HDMI/ดิบ/YUV/BT1120 |
ส่วนประกอบส่วนขยาย | ยูเอสบี/คาเมอร์ลิงค์ |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8 เท่า ขนาดขั้นละ 1/8 |
การแสดงภาพ | สีดำร้อน / สีขาวร้อน / สีหลอก |
ทิศทางของภาพ | พลิกแนวนอน/แนวตั้ง/แนวทแยง |
อัลกอริธึมรูปภาพ | NUC/เอจีซี/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
แรงดันไฟฟ้า | 5 ± 0.5V |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10°ซ~50°ซ |
ช่วงอุณหภูมิ | -20°C~150°C, 100°C~550°C |
ความแม่นยำของอุณหภูมิ | ±2°C หรือ ±2% (ใช้ค่าสูงสุด) |
SDK | ARM/Windows/Linux SDK, เทอร์โมกราฟฟีแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 56x56x40.2 |
น้ำหนัก | ≤200ก |
การปรับตัวด้านสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°ซ ~ +70°ซ |
อุณหภูมิในการจัดเก็บ | -45°ซ ~ +85°ซ |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35 กรัม 3 แกน |
ช็อก | คลื่นฮาล์ฟไซน์, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | ความร้อนแบบโฟกัสคงที่: 19 มม./25 มม |
โมดูลภาพอินฟราเรด PLU1212R ถูกนำมาใช้กันอย่างแพร่หลายในไฟฟ้ากำลัง วิชันซิสเต็ม การตรวจสอบอาคาร ปิโตรเคมีโลหะวิทยา ฯลฯ
1. ไมโครโบโลมิเตอร์ทำงานอย่างไร
ไมโครโบโลมิเตอร์เป็นเซ็นเซอร์ความร้อนชนิดหนึ่งที่ใช้ในอุปกรณ์ถ่ายภาพความร้อนตรวจจับรังสีอินฟราเรดโดยใช้การเปลี่ยนแปลงความต้านทานไฟฟ้าที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ
ต่อไปนี้เป็นวิธีการทำงานของไมโครโบโลมิเตอร์:
ไมโครโบโลมิเตอร์ประกอบด้วยองค์ประกอบวัสดุเล็กๆ ที่ไวต่ออินฟราเรดที่เรียกว่าพิกเซลแต่ละพิกเซลโดยพื้นฐานแล้วคือตัวต้านทานความร้อนขนาดไมโครที่ทำจากวัสดุที่มีค่าการนำความร้อนที่ดีเยี่ยม ความจุความร้อนต่ำ และค่าสัมประสิทธิ์ความต้านทานอุณหภูมิสูง (TCR)วัสดุทั่วไปที่ใช้สำหรับไมโครโบโลมิเตอร์คือวานาเดียมออกไซด์ (VOx) หรือซิลิคอนอสัณฐาน
