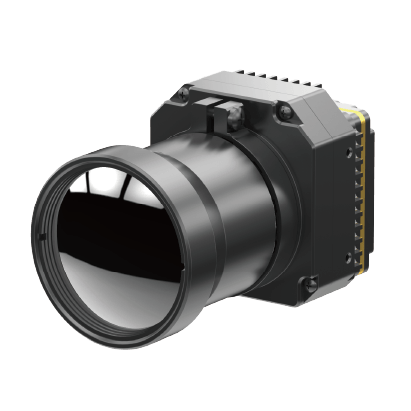

PLUG1212 โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน 1280x1024 ความเสถียรสูงสำหรับทุกสภาพอากาศ

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xการแก้ไข | 1280x1024/12μm | สพธอ | <50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 20x20x10.4มม |
เน้น | 1280x1024 โมดูลอินฟราเรด Uncooled,โมดูลอินฟราเรด Uncooled ความเสถียรสูง,โมดูลกล้องความร้อน PLUG1212 |

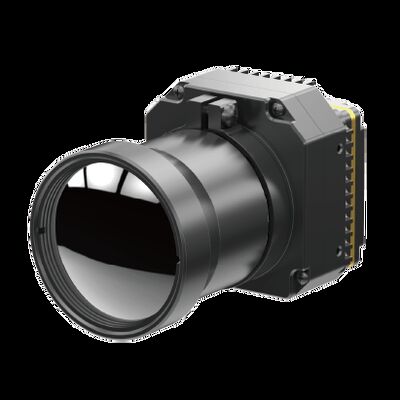

PLUG1212 ความมั่นคงสูง 1280x1024 โมดูลอินฟราเรดที่ไม่เย็นสําหรับสภาพอากาศทุกชนิด
PLUG1212 แหล่งถ่ายภาพที่ไม่เย็น ให้ภาพความร้อนสูงถึง 1280x1024 พิกเซล และแสดงรายละเอียดเล็กที่สุดขนาดพิกเซลที่ลดลง 12μm ให้ความละเอียดในพื้นที่ที่ดีกว่าและตรงกับจุดมุ่งของเลนส์ออปติกที่สั้นกว่าเพื่อบรรลุภารกิจระยะเดียวกัน.
ไม่เหมือนกับระบบถ่ายภาพทางความร้อนแบบเย็นแบบดั้งเดิม โมดูลถ่ายภาพทางความร้อนแบบ HD LWIR 1280x1024/12μm VOx ที่ไม่เย็น ใช้งานโดยไม่จําเป็นต้องใช้ระบบการเย็นแบบไครโอเจนผลลัพธ์การลดต้นทุนอย่างสําคัญโมดูลใช้เซ็นเซอร์ไมโครโบโลเมตรที่ไม่เย็นแบบทันสมัย โดยใช้เทคโนโลยี VOx (วานาดิਅਮอ๊อกไซด์)การประกันผลงานภาพความร้อนที่น่าเชื่อถือและต่อเนื่อง.
การออกแบบแบบคอมแพคต์ของโมดูล ด้วยขนาดที่ปรับปรุงให้เข้ากันได้ง่าย ทําให้เหมาะสําหรับการติดตั้งบนเครื่องบินไร้คนขับ เครื่องมือมือ ระบบรักษาความปลอดภัย และแพลตฟอร์มพกพาอื่นๆโมดูลน้ําหนักเบานี้ถูกออกแบบมาเพื่อให้แน่ใจว่าการบูรณาการ, ให้ความยืดหยุ่นและความหลากหลายในการใช้งานภาพความร้อน
PLUG1212 หัวหินความร้อนอินฟราเรดถูกนําไปใช้ในพื้นที่ที่หลากหลาย และการแก้ไขข้อมูลภาพของมันครอบคลุมทั้งกลางวันและกลางคืน ความเห็นที่ต่ํา และสภาพอากาศทุกรูปแบบ
- การถ่ายภาพความร้อนที่ชัดเจน
- ผลงานคงที่
- คุณภาพภาพที่ชัดเจนและรายละเอียด
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
รุ่น | PLUG1212 |
ผลประกอบของเครื่องตรวจจับ IR | |
การแก้ไข | 1280x1024 |
พิกเซลปิช | 12μm |
ระยะสเปคตรัล | 8 ~ 14μm |
NETD | < 30mk |
การประมวลภาพ | |
อัตราเฟรม | 25Hz |
เวลาเริ่มต้น | < 25s |
วิดีโอแบบแอนลาจ | / |
วิดีโอดิจิตอล | HDMI/RAW/YUV/BT1120 |
ส่วนประกอบการขยาย | USB/Camerlink |
รูปแบบความมืด | เส้นตรง / ฮิสโตแกรม / ผสม |
โซมดิจิตอล | 1 ~ 8X โซมต่อเนื่อง ขนาดก้าว 1/8 |
การแสดงภาพ | สีดําร้อน/สีขาวร้อน/สีปลอม |
ทิศทางภาพ | เปลี่ยนแนวขวาง/แนวตั้ง/แนวฉาก |
อัลกอริทึมภาพ | NUC/AGC/IDE |
รายละเอียดไฟฟ้า | |
อินเตอร์เฟซภายนอกมาตรฐาน | 50pin_HRS อินเตอร์เฟซ |
ระบบสื่อสาร | RS232-TTL, 115200bps |
โลเตชั่นไฟฟ้า | 5±0.5V |
การบริโภคพลังงานทั่วไป | <2.0W |
ลักษณะทางกายภาพ | |
ขนาด (mm) | 56x56x402 |
น้ําหนัก | ≤ 220 กรัม |
การ ปรับตัว กับ สิ่งแวดล้อม | |
อุณหภูมิการทํางาน | -40°C ~ +70°C |
อุณหภูมิในการเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95%, ไม่หมัก |
การสั่นสะเทือน | ความสั่นสะเทือนสุ่ม 5.35 กรัม 3 แกน |
โชค | คลื่นครึ่งไซน์, 40g / 11ms, 3 แกน 6 ทิศทาง |
ออตติก | |
เลนส์เลือก | โฟกัสคงที่ Athermal: 19mm/25mm |
โมดูลการถ่ายภาพอินฟราเรด PLU1212 ใช้อย่างแพร่หลายในด้านความมั่นคงและการติดตาม, นอกบ้าน, การดับเพลิงและการช่วยเหลือ, การบังคับใช้กฎหมายและการช่วยเหลือ, ADAS, UAV Payloads เป็นต้น
1เครื่องตรวจจับอินฟราเรดทํางานยังไง
เครื่องตรวจจับอินฟราเรดทํางานโดยการตรวจจับรังสีแม่เหล็กไฟฟ้าในช่วงอินฟราเรด
เครื่องตรวจจับความร้อนทํางานโดยวัดการเปลี่ยนแปลงอุณหภูมิที่เกิดจากการดูดซึมรังสีอินฟราเรดไมโครโบโลเมตรประกอบด้วยเมทริกซ์ขององค์ประกอบต่อต้านขนาดเล็กที่มีความรู้สึกต่อความร้อนเมื่อรังสีอินฟราเรดถูกดูดซึมโดยตัวตรวจจับ มันทําให้อุณหภูมิขององค์ประกอบความต้านทานเพิ่มขึ้นส่งผลให้เกิดการเปลี่ยนแปลงของความต้านทานไฟฟ้าที่สามารถตรวจจับและแปลงเป็นภาพ.
หน่วยตรวจจับฟอตอน ทํางานโดยแปลงฟอตอนจากรังสีอินฟราเรด เป็นสัญญาณไฟฟ้าเครื่องตรวจจับโฟตอนสองชนิดที่ทั่วไปคือ เครื่องตรวจจับไฟฟ้าไฟฟ้า และ เครื่องตรวจจับแสงเครื่องตรวจจับไฟฟ้าไฟฟ้าสร้างความกระชับกําลัง เมื่อโฟตอนอินฟราเรดถูกซึมซึม ขณะที่โฟโตคอนดักเตอร์เพิ่มความสามารถในการนําไฟฟ้าเมื่อโฟตอนถูกซึมซึม
เครื่องตรวจจับอินฟราเรดยังสามารถใช้กลไกตรวจจับอื่น ๆ เช่น ไฟไฟฟ้าไฟฟ้าไฟฟ้า (Pyroelectricity) ที่การเปลี่ยนแปลงของอุณหภูมิทําให้มีค่าไฟในวัสดุที่ความแตกต่างของอุณหภูมิระหว่างวัสดุสองวัสดุสร้างความกระชับกําลัง.
สัญญาณออกจากตัวตรวจจับอินฟราเรดสามารถถูกประมวลผลและแสดงเป็นภาพ ซึ่งสามารถใช้ได้ในหลายจุด เช่น การถ่ายภาพทางความร้อนในอุปกรณ์การแพทย์หรืออุตสาหกรรมการตรวจจับระยะไกลของสิ่งแวดล้อมและการสแกนความร้อนในระบบรักษาความปลอดภัย
