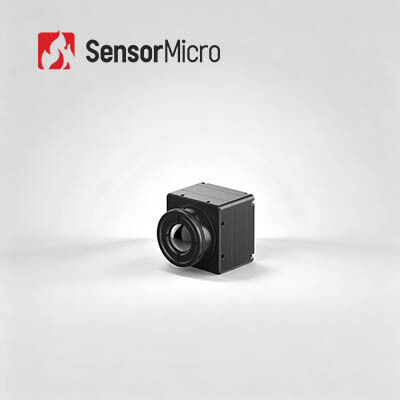

โมดูลถ่ายภาพความร้อนแบบไม่ระบายความร้อน LWIR แบบเรดิโอเมตริก 640x512/12µm พร้อมการใช้พลังงานต่ำ 0.65W

  • LWIR Uncooled Radiometric Thermal Imaging Module 640x512/12µm with Low Power Consumption 0.65W
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น COIN612RG2
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512 การใช้พลังงาน 0.65W
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 12μm
สุทธิ ≤25mK/F1.0/25℃ อัตราเฟรม 25เฮิร์ต/30เฮิร์ต
เน้น

โมดูลระบายความร้อน LWIR แบบไม่เย็น 640x512

,

โมดูลระบายความร้อนตัวตรวจจับ 12um

,

โมดูลระบายความร้อนตัวตรวจจับ LWIR
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อนแบบไม่เย็น LWIR ความละเอียด 640x512 พิกเซล 12 ไมครอน สำหรับการวัดอุณหภูมิ
ภาพรวมผลิตภัณฑ์

COIN612RG2 เป็นกล้องวัดอุณหภูมิอินฟราเรดขนาดกะทัดรัด ใช้พลังงานต่ำ สร้างขึ้นด้วยเซ็นเซอร์อินฟราเรด ApexCore 640*512/12 ไมครอน มีความไวในการถ่ายภาพสูง (NETD ≤ 25mK) และการวัดอุณหภูมิที่แม่นยำ ±2°C/±2% รองรับช่วงอุณหภูมิสองช่วงคือ -20°C-150°C และ 100°C-550°C พร้อมการขยายที่ปรับแต่งได้ มีน้ำหนักเบาและมีขนาดเล็ก (25.4*25.4*15.7 มม., 15±1 กรัม, การใช้พลังงาน ≤ 0.65W) มีวิธีการส่งออกภาพหลายแบบและเลนส์ออปติคัลที่เข้ากันได้ เหมาะสำหรับการพัฒนาต่อยอดและการรวมระบบ ทำให้เหมาะอย่างยิ่งสำหรับงานวัดอุณหภูมิในอุตสาหกรรม การควบคุมกระบวนการ และการผลิตอัจฉริยะ

คุณสมบัติหลัก
  • ฟังก์ชันครบครัน ดีไซน์คุ้มค่า: พัฒนาด้วยเซ็นเซอร์อินฟราเรดระดับเวเฟอร์ ApexCore ที่มี NETD ≤ 25mK; ผสานรวม FPA ที่ใช้กันอย่างแพร่หลายกับอัลกอริทึมประมวลผลภาพขั้นสูงเพื่อคุณภาพของภาพที่ดีขึ้น; ความแม่นยำในการวัดอุณหภูมิสูงถึง ±2°C หรือ ±2% รองรับช่วงตั้งแต่ -20°C ถึง 150°C และ 100°C ถึง 550°C พร้อมการขยายที่ปรับแต่งได้
  • ขนาดกะทัดรัด น้ำหนักเบา ประสิทธิภาพสูง ใช้พลังงานต่ำ: ขนาด: 25.4*25.4*15.7 มม.; น้ำหนัก: 15±1 กรัม; การใช้พลังงาน: ≤ 0.65W
  • การกำหนดค่าหลายรูปแบบ การรวมระบบที่รวดเร็ว: เลนส์ออปติคัลเสริมเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย; รองรับอินเทอร์เฟซส่งออกภาพ USB2.0/DVP/LVDS/BT.656; ส่งออกข้อมูลภาพ RAW/YUV/TMP พร้อมการควบคุมผ่านพอร์ตอนุกรม
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น COIN612RG2
ตัวบ่งชี้เซ็นเซอร์อินฟราเรด วัสดุไวแสง: VOx
ความละเอียด: 640*512
ขนาดพิกเซล: 12 ไมครอน
การตอบสนองสเปกตรัม: 8 ไมครอน ~ 14 ไมครอน
NETD ทั่วไป: ≤ 25mK/F1.0/25°C
การประมวลผลภาพ อัตราเฟรมดิจิทัล: 25/30Hz
เวลาเริ่มต้น: 6 วินาที
วิดีโออนาล็อก: PAL/NTSC
วิดีโอดิจิทัล: RAW/YUV422/TMP
อัลกอริทึมภาพ: การแก้ไขความไม่สม่ำเสมอ (NUC), การลดสัญญาณรบกวน 3 มิติ (3DNR), การลดสัญญาณรบกวน 2 มิติ (DNS), การบีบอัดช่วงไดนามิก (DRC), การเพิ่มความคมชัดของขอบ (EE)
การแสดงผลภาพ: 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
ซอฟต์แวร์ PC ซอฟต์แวร์ ICC: การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า อินเทอร์เฟซภายนอกมาตรฐาน: 50 พิน: DF40C-50DP-0.4V(51), (HRS, ตัวผู้)
บอร์ดขยาย USB: USB3.0/USB2.0/VPC/USB2.0&VPC
อินเทอร์เฟซการสื่อสาร: TTL-232/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล: DVP8/DVP16/USB2.0/BT.656/LVDS
แรงดันไฟฟ้า: 4.5~5.5V
การใช้พลังงานทั่วไป: 0.65W
การวัดอุณหภูมิ อุณหภูมิในการทำงาน: -10°C~+50°C
ช่วงการวัดอุณหภูมิ: -20°C~150°C, 100°C~550°C; รองรับการปรับแต่งและการขยาย
ความแม่นยำในการวัดอุณหภูมิ: ±2°C หรือ ±2% (อย่างใดอย่างหนึ่งที่มากกว่า)
การวัดอุณหภูมิบางส่วน: รองรับการส่งออกค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ
SDK: Android/Windows/Linux; บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ
กลไก ขนาดแกนเปล่า (มม.): 25.4*25.4*15.7 มม.
น้ำหนักแกนเปล่า (กรัม): 15±1 กรัม
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม อุณหภูมิในการทำงาน: -40°C~+70°C
อุณหภูมิในการจัดเก็บ: -45°C~+85°C
ความชื้น: 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน: 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก: คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง
การรับรอง: ROHS2.0/REACH
เลนส์ออปติคัล เลนส์ออปติคัล: โฟกัสคงที่แบบ Athermal: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม./35 มม.
ระดับการป้องกัน: IP67 (เลนส์ด้านหน้า)
การใช้งานในอุตสาหกรรม

โมดูลถ่ายภาพความร้อน COIN612RG2 ถูกนำไปใช้ในด้านการวัดอุณหภูมิ, วิชันซิสเต็มอุตสาหกรรม, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, วิชันซิสเต็มเครื่องจักร, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ฯลฯ

ข้อได้เปรียบของเรา
  • รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเซ็นเซอร์อินฟราเรด, แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการรวมระบบที่แตกต่างกัน
  • ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย: ความละเอียดอาร์เรย์หลายแบบ, ขนาดพิกเซล, ช่วงคลื่น, และตัวเลือกเลนส์ที่ผสมผสานกัน ให้ความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย
  • ประสิทธิภาพที่โดดเด่น: ภาพคมชัด, ขนาดกะทัดรัด, การใช้พลังงานต่ำ, ความไวสูง, และความน่าเชื่อถือสูง — ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
  • การรวมระบบที่ง่าย: ตัวเลือกอินเทอร์เฟซหลายแบบทำให้การรวมระบบง่ายขึ้น และเปิดใช้งานการพัฒนาที่รวดเร็วในหลายสาขาการใช้งาน
คำถามที่พบบ่อย
1. ความแตกต่างระหว่างอินฟราเรดและการถ่ายภาพความร้อนคืออะไร?
อินฟราเรดหมายถึงช่วงของคลื่นแม่เหล็กไฟฟ้าที่อยู่นอกเหนือแสงที่มองเห็นได้ ในขณะที่การถ่ายภาพความร้อนเป็นเทคโนโลยีที่ใช้รังสีอินฟราเรดในการจับภาพความแตกต่างของอุณหภูมิของวัตถุและสร้างภาพแสดงรูปแบบความร้อนของวัตถุ พูดง่ายๆ ก็คือ การถ่ายภาพความร้อนเป็นหนึ่งในการประยุกต์ใช้เทคโนโลยีอินฟราเรด
2. อินฟราเรดสามารถตรวจจับวัตถุที่ซ่อนอยู่ได้หรือไม่?
เทคโนโลยีอินฟราเรดสามารถตรวจจับวัตถุที่ซ่อนอยู่ได้ในบางครั้ง โดยการตรวจจับความแตกต่างของอุณหภูมิระหว่างวัตถุและสภาพแวดล้อมโดยรอบ ตัวอย่างเช่น กล้องอินฟราเรดสามารถใช้เพื่อค้นหาแหล่งความร้อนที่ซ่อนอยู่ เช่น สิ่งมีชีวิต หรือส่วนประกอบไฟฟ้าที่ร้อนเกินไป ซึ่งอาจมองไม่เห็นด้วยตาเปล่า
3. การวัดอุณหภูมิด้วยอินฟราเรดมีความแม่นยำเพียงใด?
การวัดอุณหภูมิด้วยอินฟราเรดสามารถให้ผลลัพธ์ที่ค่อนข้างแม่นยำเมื่อใช้งานอย่างถูกต้อง อย่างไรก็ตาม ความแม่นยำอาจได้รับผลกระทบจากปัจจัยต่างๆ เช่น ระยะห่าง, การแผ่รังสี (คุณสมบัติพื้นผิวของวัตถุที่กำลังวัด), สภาพแวดล้อม, และคุณภาพของเทอร์โมมิเตอร์อินฟราเรดหรือกล้องที่ใช้
