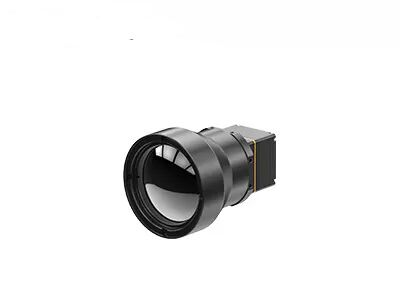

1280×1024 8μm 1W โมดูลถ่ายภาพความร้อน หัวหินกล้องความร้อนสําหรับการติดตามความปลอดภัย
| ปณิธาน | 1280×1024 | การใช้พลังงาน | 1W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| สุทธิ | ≤30mK | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต |
| เน้น | โมดูลถ่ายภาพความร้อน LWIR ขนาดกะทัดรัด,โมดูลถ่ายภาพความร้อน TWIN612,โมดูล LWIR ที่ใช้พลังงานต่ำ |
||
นําเสนอ iTL1208R หัวแหลมกล้องอินฟราเรดขนาดเล็กขนาด 8 ไมครอนแรกในโลก ที่ใช้เครื่องตรวจจับอินฟราเรด ApexCore 1280×1024/8μmมันรวมความสามารถในการถ่ายภาพความร้อนเมกะพิกเซล และฟังก์ชันในการวัดอุณหภูมิ, น้ําหนักและประสิทธิภาพการใช้พลังงาน
หัวแคมเป็ตกล้องความร้อนมีขนาด 22.6 × 22.6 × 34.5 มิลลิเมตรและน้ําหนัก 34.5 กรัมกับเลนส์ 12 มิลลิเมตร, ส่งผลให้ความแม่นยําในการวัดอุณหภูมิ ± 2 ° C หรือ ± 2%เหมาะสําหรับการตรวจสอบภายนอกและกรณีการใช้ในการวัดอุตสาหกรรมอุณหภูมิที่ต้องการภาพความร้อนความละเอียดสูงและการตรวจหาอุณหภูมิที่แม่นยํา, มันนําเสนอการแก้ไขความร้อนที่บูรณาการสําหรับอุปกรณ์ที่เบาและฉลาด
สร้างขึ้นด้วยออตติก chalcogenide ที่ไม่มีเยอร์มาเนียม และ مجهزด้วยอินเตอร์เฟซ MIPI CSI ที่ส่งข้อมูล RAW และ YUV ให้ความสะดวกสบายและรวดเร็วในการบูรณาการในระบบปลาย
- หลักกล้องความร้อนขนาด 8 เมกะพิกเซลแรกในโลก
- ขับเคลื่อนโดยเครื่องตรวจจับอินฟราเรดซูเปอร์ ApexCore 1280×1024/8μm ที่สมดุลความละเอียดสูงกับการบูรณาการที่คอมแพคต์มาก
- ขนาดเพียง 22.6 × 22.6 × 34.5 มิลลิเมตร น้ําหนัก 34.5 กรัม (มีเลนส์ 12 มิลลิเมตร) และใช้เพียง 1 วัตต์
- ทําลายขอบเขตขนาด สําหรับการถ่ายภาพความร้อนเมกะพิกเซล
- ออทติก Chalcogenide ไม่มีเยอร์มาเนียมที่มีตัวเลือกเลนส์หลายตัว สําหรับความต้องการการใช้งานที่หลากหลาย
- อินเตอร์เฟซการออกภาพ MIPI CSI กับการออกข้อมูล RAW และ YUV สําหรับการบูรณาการระบบที่เรียบง่าย
| รุ่น | iTL1208R |
| ตัวชี้วัดเครื่องตรวจจับ IR | |
| วัสดุที่มีความรู้สึก | VOx |
| การแก้ไข | 1280 × 1024 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสายสี | 8μm ~ 14μm |
| NETD แบบ | ≤ 30mK |
| การประมวลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30Hz |
| เวลาเริ่มต้น | ≤ 6s |
| วิดีโอดิจิตอล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอคติก / สายรุ้ง 1 / สายรุ้ง 2 / สีดําร้อน) |
| โปรแกรม PC | |
| โปรแกรม ICC | โมดูลควบคุมและจอวีดีโอ |
| เครื่องไฟฟ้า | |
| อินเตอร์เฟซภายนอกมาตรฐาน | 34Pin_Connector อินเตอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232 / I2C |
| อินเตอร์เฟซวีดีโอดิจิตอล | MIPI-CSI |
| โลเตชั่นไฟฟ้า | 4.5 วาลต์ |
| การบริโภคพลังงานทั่วไป | 1W |
| การวัดอุณหภูมิ | |
| อุณหภูมิการทํางาน | -10°C ~ +50°C |
| ระยะวัดอุณหภูมิ | -20 °C ~ 150 °C, 100 °C ~ 550 °C; การปรับแต่งและขยายสนับสนุน |
| ความแม่นยําในการวัดอุณหภูมิ | มากกว่า ±2°C หรือ ±2% @ 23°C ±3°C |
| การวัดอุณหภูมิบางส่วน | รองรับผลิตค่าสูงสุด, ขั้นต่ํา และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| เครื่องจักรกล | |
| ขนาด (รวมกับเลนส์) | กับเลนส์ 5 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 50 มิลลิเมตร (เส้นผ่าตัดภายนอกเลนส์ Φ37 มิลลิเมตร) กับเลนส์ 10 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 45.3 มิลลิเมตร (เส้นผันนอกเลนส์ Φ33 มิลลิเมตร) กับเลนส์ขนาด 12 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 34.5 มิลลิเมตร (กระจกภายนอกเลนส์ Φ26.6 มิลลิเมตร) กับเลนส์ขนาด 17 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 35.4 มิลลิเมตร (กระจกภายนอกเลนส์ Φ27 มิลลิเมตร) ด้วยเลนส์ 25 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 44.2 มิลลิเมตร (เส้น径外镜 Φ33 มิลลิเมตร) ด้วยเลนส์ 35 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 50.9 มิลลิเมตร (เส้นผ่าตัดภายนอกเลนส์ Φ43.2 มิลลิเมตร) |
| น้ําหนัก (รวมเลนส์) | 85.5 ± 4.5g (5mm เลนส์) 70.5 ±3.6g (10mm เลนส์) 35.7 ± 2g (12mm เลนส์) 40.7 ± 2.1g (17mm เลนส์) 71.0 ±3.6g (25 มม.เลนส์) 110 ±5.5g (35mm เลนส์) |
| การปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -40°C ~ +70°C |
| อุณหภูมิในการเก็บ | -45°C ~ +85°C |
| ความชื้น | 5% ~ 95%, ไม่ปรับความหนา |
| การสั่นสะเทือน | 5.35 กรัม, สั่นสะเทือนสุ่ม, 3 แกน |
| ผลสัมฤทธิ์ | คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0 / REACH |
| เลนส์แสง | โฟกัสคงที่ Athermal: 5 / 10 / 12 / 17 / 25 / 35mm |
โมดูลการถ่ายภาพทางความร้อน TWIN612/R ใช้ในสาขาเทอร์โมกราฟี, การติดตามความปลอดภัย, ภาระประโยชน์, หุ่นยนต์, อุปกรณ์อัจฉริยะ, ADAS และการดับเพลิงและการช่วยเหลือ
- เอกสารครบถ้วนคู่มือผลิตภัณฑ์ คู่มือการติดตั้ง และคําแนะนําการเลือก
- การพัฒนาและการทดสอบการทดสอบตัวอย่างบูรณาการ การประเมินผลงาน และการตรวจสอบพาราเมตรได้ง่ายขึ้น
- ชุดเครื่องมือผู้พัฒนาระดับสูง:SDKs, API, อัลการิทึม และเครื่องมือแก้ไขความผิดพลาดเพื่อการบูรณาการลึก
- การสนับสนุนทางเทคนิคทางไกลการสนับสนุนตลอด 24 ชั่วโมง
- การรับประกันอะไหล่แท้และการปฏิบัติงานอย่างเข้มงวด เพื่อคืนผลงานที่ดีที่สุด
ใช่ การถ่ายภาพทางความร้อนสามารถตรวจจับสัตว์ได้ โดยการจับความแตกต่างของความร้อนที่ออกมาจากร่างกายของมันรวมถึงสําหรับการตามหาสัตว์ในปฏิบัติการค้นหาและช่วยเหลือ.
ใช่แล้ว การถ่ายภาพทางความร้อนถูกใช้อย่างทั่วไปในการตรวจสอบบ้าน เพื่อระบุปัญหา เช่น ช่องว่างในการกันความร้อน, การรั่วไหลของน้ํา, ปัญหาด้านไฟฟ้า และความไม่ประสิทธิภาพของระบบ HVACมันสามารถช่วยระบุความผิดพลาดที่ซ่อนอยู่ ที่อาจไม่เห็นด้วยตาเปล่า, ยอมให้มีการซ่อมแซมหรือปรับปรุงที่มีเป้าหมาย
หน่วยกล้องความร้อน (thermal camera cores) หรือเรียกว่าหน่วยกล้องความร้อน (thermal imaging cores) หรือโมดูลกล้องความร้อน (thermal camera modules) เป็นองค์ประกอบหลักของกล้องความร้อน (thermal cameras)มันมีองค์ประกอบสําคัญที่จําเป็นในการจับและประมวลผลรังสีอินฟราเรด เพื่อสร้างภาพความร้อนคอร์เหล่านี้โดยทั่วไปประกอบด้วยตัวตรวจจับอินฟราเรด, ออตติกส์, อิเล็กทรอนิกส์การประมวลผลสัญญาณ, และอินเตอร์เฟซสําหรับการออกภาพความร้อน.
