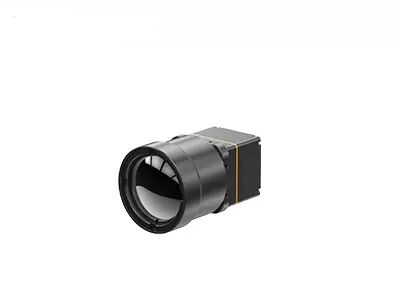

โมดูลระบายความร้อนแบบเรดิโอเมตริก ความละเอียด 1280×1024 ระยะพิกเซล 8µm พร้อมความแม่นยำในการวัดอุณหภูมิ ±2°C
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208R |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280×1024 | การใช้พลังงาน | 1W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| สุทธิ | ≤30mK | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต |
| เน้น | ล้างโมดูลถ่ายภาพความร้อน LWIR,โมดูลถ่ายภาพความร้อน LWIR 25Hz,โมดูลกล้องถ่ายภาพความร้อน LWIR ทางการแพทย์ |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
iTL1208R เป็นกล้องอินฟราเรดขนาดเล็กแบบเมกะพิกเซล 8 ไมครอนตัวแรกของอุตสาหกรรม โดยผสานรวมตัวตรวจจับอินฟราเรด ApexCore 1280×1024/8μm เพื่อรวมการถ่ายภาพความร้อนแบบเมกะพิกเซลเข้ากับการวัดอุณหภูมิเชิงปริมาณในรูปแบบที่เล็กมาก ด้วยขนาด 22.6×22.6×34.5 มม. และน้ำหนัก 34.5 กรัม รวมถึงเลนส์ 12 มม. รองรับความแม่นยำในการวัดอุณหภูมิสูงสุด ±2°C หรือ ±2%.
ออกแบบมาสำหรับงานตรวจสอบภายนอกอาคารและการวัดอุณหภูมิทางอุตสาหกรรมที่ต้องการทั้งภาพความร้อนความละเอียดสูงและข้อมูลอุณหภูมิที่แม่นยำ iTL1208R นำเสนอโซลูชันการถ่ายภาพความร้อนและการวัดอุณหภูมิที่สมบูรณ์แบบสำหรับอุปกรณ์อัจฉริยะน้ำหนักเบา ใช้เลนส์แคลโคเจนไนด์ที่ปราศจากเจอร์เมเนียม และให้เอาต์พุต MIPI CSI สำหรับข้อมูล RAW และ YUV ทำให้การฝังและการรวมระบบง่ายขึ้น
คุณสมบัติหลัก
-
ความก้าวหน้าของเมกะพิกเซล 8 ไมครอน
- แกนกล้องความร้อนเมกะพิกเซล 8 ไมครอนตัวแรกของโลก
- ขับเคลื่อนด้วยตัวตรวจจับอินฟราเรด ApexCore 1280×1024/8μm ที่ยอดเยี่ยม ซึ่งสร้างสมดุลระหว่างความละเอียดสูงกับการรวมระบบขนาดกะทัดรัดเป็นพิเศษ
-
ที่แถวหน้าของประสิทธิภาพ SWaP
- มีขนาดเพียง 22.6×22.6×34.5 มม. น้ำหนัก 34.5 กรัม (พร้อมเลนส์ 12 มม.) และใช้พลังงานเพียง 1 วัตต์
- ทำลายข้อจำกัดด้านขนาดสำหรับการถ่ายภาพความร้อนแบบเมกะพิกเซล
-
ออปติกปราศจากเจอร์เมเนียม การรวมระบบที่รวดเร็ว
- ออปติกแคลโคเจนไนด์ปราศจากเจอร์เมเนียมพร้อมตัวเลือกเลนส์หลายแบบสำหรับความต้องการแอปพลิเคชันที่หลากหลาย
- อินเทอร์เฟซเอาต์พุตภาพ MIPI CSI พร้อมเอาต์พุตข้อมูล RAW และ YUV เพื่อการรวมระบบที่ง่ายขึ้น
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | iTL1208R |
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 1280×1024 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองสเปกตรัม | 8μm ~ 14μm |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30Hz |
| เวลาเริ่มต้น | ≤6s |
| วิดีโอดิจิทัล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงผลภาพ | 10 ประเภท (White Hot / Lava / Iron Red / Hot Iron / Medical / Arctic / Rainbow 1 / Rainbow 2 / Tint / Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซคอนเนคเตอร์ 34 พิน: BP04SD-34-0065-R0 |
| อินเทอร์เฟซการสื่อสาร | TTL-232 / I2C |
| อินเทอร์เฟซวิดีโอดิจิทัล | MIPI-CSI |
| แรงดันไฟฟ้า | 4.5–5.5V |
| การใช้พลังงานทั่วไป | 1W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10℃ ~ +50℃ |
| ช่วงการวัดอุณหภูมิ | -20℃ ~ 150℃, 100℃ ~ 550℃; รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | ค่าที่มากกว่าของ ±2℃ หรือ ±2% @23℃±3℃ |
| การวัดอุณหภูมิบางส่วน | รองรับการแสดงผลค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| กลไก | |
| ขนาด (รวมเลนส์) |
พร้อมเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.) พร้อมเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.) พร้อมเลนส์ 17 มม.: 22.6 มม. × 22.6 มม. × 35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.) พร้อมเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.) |
| น้ำหนัก (รวมเลนส์) |
85.5 ±4.5 กรัม (เลนส์ 5 มม.) 70.5 ±3.6 กรัม (เลนส์ 10 มม.) 35.7 ±2 กรัม (เลนส์ 12 มม.) 40.7 ±2.1 กรัม (เลนส์ 17 มม.) 71.0 ±3.6 กรัม (เลนส์ 25 มม.) 110 ±5.5 กรัม (เลนส์ 35 มม.) |
| การปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃ ~ +70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃ ~ +85℃ |
| ความชื้น | 5% ~ 95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0 / REACH |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 5 / 10 / 12 / 17 / 25 / 35 มม. |
การใช้งานในอุตสาหกรรม
โมดูลการถ่ายภาพความร้อน iTL1208R ถูกนำไปใช้ในการดับเพลิงป่า การบำรุงรักษาระบบไฟฟ้า การตรวจสอบเซลล์แสงอาทิตย์ การเฝ้าระวังความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และสาขาอื่น ๆ ที่เกี่ยวข้อง
บริการที่ปรับแต่งได้
- การปรับแต่งผลิตภัณฑ์: ปรับการกำหนดค่าและปรับอัลกอริทึมให้ตรงตามข้อกำหนดเฉพาะของอุตสาหกรรม
- การสนับสนุนทางเทคนิคและการฝึกอบรม ณ สถานที่: ให้บริการลูกค้าหลักด้วยการตั้งค่าระบบและการฝึกอบรมการปฏิบัติงานแบบลงมือปฏิบัติจริง
- นวัตกรรมร่วมกันสำหรับผลิตภัณฑ์และตลาดใหม่: ร่วมมือกับลูกค้าเพื่อพัฒนานวัตกรรมโซลูชันแอปพลิเคชันอินฟราเรด
คำถามที่พบบ่อย
1. แกนกล้องความร้อนแตกต่างจากกล้องความร้อนที่สมบูรณ์อย่างไร?
แกนกล้องความร้อนเป็นส่วนประกอบหลักของกล้องความร้อน ในขณะที่กล้องความร้อนที่สมบูรณ์ประกอบด้วยแกนกล้องความร้อนพร้อมกับตัวเรือน โมดูลจอแสดงผล อินเทอร์เฟซผู้ใช้ และคุณสมบัติเพิ่มเติม เช่น ความสามารถในการจัดเก็บภาพและการประมวลผลข้อมูล แกนกล้องความร้อนมักถูกใช้โดยผู้ผลิตหรือผู้รวมระบบเพื่อพัฒนากล้องถ่ายภาพความร้อนแบบกำหนดเองสำหรับแอปพลิเคชันเฉพาะ
2. การใช้งานของตัวตรวจจับอินฟราเรดและแกนกล้องความร้อนคืออะไร?
ตัวตรวจจับอินฟราเรดและแกนกล้องความร้อนถูกนำไปใช้ในสาขาและการใช้งานที่หลากหลาย รวมถึง:
- เทอร์โมกราฟีและการวินิจฉัยอาคาร
- การตรวจสอบและควบคุมกระบวนการทางอุตสาหกรรม
- ความปลอดภัยและการเฝ้าระวัง
- การดับเพลิงและการค้นหาและกู้ภัย
- ระบบความปลอดภัยยานยนต์
- การถ่ายภาพทางการแพทย์
- การเกษตรและการติดตามสัตว์
- การวิจัยและพัฒนาในสาขาวิทยาศาสตร์ต่างๆ
3. มีตัวตรวจจับอินฟราเรดและแกนกล้องความร้อนประเภทต่างๆ หรือไม่?
ใช่ มีตัวตรวจจับอินฟราเรดหลายประเภท รวมถึงเทอร์โมไพล์ โบลอมิเตอร์ ตัวตรวจจับไพโรอิเล็กทริก และตัวตรวจจับโฟตอน ในทำนองเดียวกัน มีแกนกล้องความร้อนประเภทต่างๆ ให้เลือก ตั้งแต่แกนความละเอียดต่ำที่เหมาะสำหรับการใช้งานพื้นฐาน ไปจนถึงแกนความละเอียดสูงที่ใช้ในระบบถ่ายภาพความร้อนขั้นสูง การเลือกประเภทตัวตรวจจับและแกนกล้องขึ้นอยู่กับข้อกำหนดเฉพาะของแอปพลิเคชัน
