มินิ212G2 โมดูลอินฟราเรดที่ไม่เย็นด้วยความละเอียด 256 × 192 และขนาดพิกเซล 12μm สําหรับผลิตภาพความร้อนโดยตรง

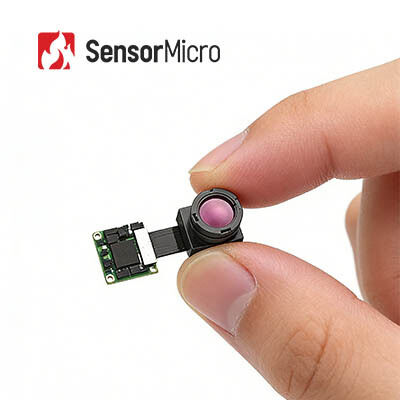

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น มินิ212G2
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 256×192/12μm สุทธิ ≤50mk
ช่วงสเปกตรัม 8~14ไมโครเมตร อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz
อินเตอร์เฟซวิดีโอดิจิตอล USB2.0 / MIPI / DVP / BT.656 / LVDS อินเทอร์เฟซวิดีโอแบบอะนาล็อก CVBS (PAL/NTSC)
เน้น

กล้องความร้อนติดรถยนต์อินฟราเรด

,

กล้องถ่ายภาพความร้อนติดรถยนต์ป้องกันแสงสะท้อน

,

กล้องความร้อนอินฟราเรด 384x288
ฝากข้อความ
รายละเอียดสินค้า
Mini212G2 โมดูลอินฟราเรดขนาดเล็กที่ไม่มีการระบายความร้อนพร้อม 256×192/12μm
ภาพรวมผลิตภัณฑ์

โมดูลอินฟราเรดขนาดเล็กที่ไม่มีการระบายความร้อน Mini212G2 สร้างขึ้นจากโมดูลอินฟราเรด TIMO212 ที่พัฒนาขึ้นเองของ SensorMicro การเพิ่มบอร์ดประมวลผล ISP แบบอินฟราเรดช่วยให้สามารถส่งออกเมทริกซ์อุณหภูมิและภาพความร้อนได้โดยตรง ซึ่งช่วยลดภาระงานในการพัฒนาสำหรับลูกค้าได้อย่างมาก

โมดูลกล้องอินฟราเรด Mini212G2 ขนาดเล็กที่ผสานรวมกับเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนบรรจุภัณฑ์ระดับเวเฟอร์ขนาด 256×192/12μm ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อตอบสนองความต้องการที่หลากหลายและเปลี่ยนแปลงไปของตลาดเกิดใหม่ รวมถึง AIoT (ปัญญาประดิษฐ์ของสรรพสิ่ง) การมองเห็นของเครื่องจักร การมองเห็นทางอุตสาหกรรม การตรวจสอบความปลอดภัย และการสังเกตตอนกลางคืน ด้วยการออกแบบที่กะทัดรัดและความสามารถในการตรวจจับอินฟราเรดประสิทธิภาพสูง โมดูลนี้ทำหน้าที่เป็นส่วนประกอบการตรวจจับหลักที่ทลายข้อจำกัดของโซลูชันการถ่ายภาพแบบเดิม ทำให้สามารถดำเนินการได้อย่างแม่นยำ เชื่อถือได้ และมีประสิทธิภาพในสถานการณ์ที่หลากหลาย

คุณสมบัติหลัก
โมดูลขนาดเล็กพร้อมเอาท์พุตการถ่ายภาพความร้อนโดยตรง
  • ติดตั้งเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ขนาด 256×192/12μm ที่พัฒนาขึ้นเอง ซึ่งให้ข้อได้เปรียบด้านต้นทุนอย่างมาก
  • การออกแบบโครงสร้างขนาดกะทัดรัดพิเศษ: ขนาดเพียง 17×17 มม. (PCBA) น้ำหนักเพียง 4 กรัม เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด
  • บอร์ดประมวลผล ISP ในตัวและอัลกอริธึมรูปภาพเจเนอเรชันถัดไปให้ภาพความร้อนที่ชัดเจนโดยตรง มั่นใจได้ถึงความคล่องตัวที่แข็งแกร่ง
การตรวจจับที่แม่นยำ การกำหนดค่าที่ยืดหยุ่น
  • การวัดอุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำสูงถึง ± 2 ℃; รองรับการวัดเฉพาะจุด พื้นที่ และฟูลเฟรม
  • มีตัวเลือกเลนส์มุมมองที่หลากหลายเพื่อตอบสนองความต้องการในการสังเกตที่หลากหลาย
อินเทอร์เฟซที่หลากหลายเพื่อการบูรณาการที่ง่ายดาย
  • มี USB2.0 / MIPI / DVP / BT.656 / LVDS และอินเทอร์เฟซเอาต์พุตวิดีโอดิจิทัลอื่นๆ
  • เข้ากันได้กับอินเทอร์เฟซมาตรฐานอุตสาหกรรมอย่างสมบูรณ์
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง มินิ212G2
ปณิธาน 256×192
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8~14ไมโครเมตร
สุทธิ ≤50mK
ข้อมูลขาออก ดิบ 14 บิต
อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz
โหมดโฟกัส โฟกัสฟรี
เลนส์ (HFOV/FL) 17.5°/10มม. | 25°/7มม. | 56°/3.2มม. | 90°/2.1 มม
น้ำหนัก (กรัม) 7.1 | 6.4 | 4 | 6.8
ขนาด PCBA (มม.) 17×17
อินเตอร์เฟซวิดีโอดิจิตอล USB2.0 / MIPI / DVP / BT.656 / LVDS
อินเทอร์เฟซวิดีโอแบบอะนาล็อก CVBS (PAL/NTSC)
แรงดันไฟฟ้าที่ใช้งาน 3.3V ± 0.1V
การใช้พลังงานโดยทั่วไป 330มิลลิวัตต์
ช่วงการวัดอุณหภูมิ -20°C~+550°C (-20°C~+150° | +100°C~550°)
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2°C / ±2%
อุณหภูมิในการทำงาน -40°C~+70°C
ความชื้น 5%~85%
อุณหภูมิในการจัดเก็บ -45°C~+85°C
การรับรอง RoHS 2.0 / การเข้าถึง
การใช้งานทางอุตสาหกรรม

ผลิตภัณฑ์นี้เหมาะสำหรับสาขาต่างๆ เช่น AIoT, Machine Vision, Industrial Vision, Security Monitoring และ Night Observation

การใช้งาน AIoT:เหมาะอย่างยิ่งสำหรับการบูรณาการเข้ากับอุปกรณ์ AIoT ขนาดกะทัดรัด เช่น เครื่องใช้ในบ้านอัจฉริยะ อุปกรณ์สวมใส่ และเครื่องตรวจสอบสภาพแวดล้อมอัจฉริยะ
วิสัยทัศน์อุตสาหกรรม:สามารถใช้สำหรับการตรวจสอบอุปกรณ์อุตสาหกรรมแบบเรียลไทม์ การประมวลผลด้วยเลเซอร์และสถานการณ์การเชื่อม การตรวจจับเซมิคอนดักเตอร์ และอื่นๆ
การตรวจสอบความปลอดภัย:สามารถตรวจจับผู้บุกรุกที่ผิดกฎหมายและส่งสัญญาณเตือนแบบเรียลไทม์
บริการที่กำหนดเอง
  • การปรับแต่งผลิตภัณฑ์:ปรับการกำหนดค่าและปรับอัลกอริธึมให้ตรงตามข้อกำหนดเฉพาะของอุตสาหกรรม
  • การสนับสนุนและการฝึกอบรมทางเทคนิคถึงสถานที่:มอบการตั้งค่าระบบและการฝึกอบรมการปฏิบัติงานให้กับลูกค้าหลัก
  • นวัตกรรมร่วมสำหรับผลิตภัณฑ์และตลาดใหม่:ร่วมมือกับลูกค้าเพื่อร่วมพัฒนาโซลูชันการประยุกต์ใช้งานอินฟราเรดที่เป็นนวัตกรรมใหม่
คำถามที่พบบ่อย
เครื่องตรวจจับอินฟราเรด/แกนกล้องถ่ายภาพความร้อนสามารถใช้ได้ในอุตสาหกรรมใดบ้าง

โมดูลกล้องถ่ายภาพความร้อนของเรามีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม เช่น:

  • เทอร์โมกราฟฟี:การบำรุงรักษาพลังงาน, วิชันซิสเต็ม, ระบบ HVAC ในอาคาร, ปิโตรเคมีโลหะวิทยา, การบำรุงรักษาเชิงคาดการณ์, การป้องกันการแพร่ระบาด
  • ความปลอดภัยและการตรวจสอบ:เมืองปลอดภัย การตรวจสอบโครงสร้างพื้นฐาน ความมั่นคงชายแดน การล่องเรือทางทะเล ความปลอดภัยในการขุด
  • การดับเพลิงและกู้ภัย:การป้องกันไฟป่า การป้องกันอัคคีภัย การค้นหาและกู้ภัย
  • เพย์โหลด UAV:การตรวจสอบอุปกรณ์ การบังคับใช้และกู้ภัย การดับเพลิง การสังเกตสัตว์
  • วิสัยทัศน์ส่วนบุคคล:การพักผ่อนกลางแจ้ง การสังเกตสัตว์ การตระเวนบังคับใช้
  • อดาส:การขับขี่อัตโนมัติ, ระบบช่วยเหลือผู้ขับขี่ขั้นสูง, ยานพาหนะพิเศษ
  • เอไอโอที:บ้านอัจฉริยะ ฮาร์ดแวร์อัจฉริยะ การดูแลอัจฉริยะ หุ่นยนต์
  • คนอื่น:ระบบการมองเห็นการบินที่ได้รับการปรับปรุง การตรวจจับก๊าซ เกษตรกรรมและทุ่งเลี้ยงสัตว์ การวิจัยทางวิทยาศาสตร์
