256x192 12μm โมดูลกล้องความร้อน Core Uncooled LWIR สำหรับ Thermography

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO256
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 256x192 การใช้พลังงาน 70mW
ช่วงสเปกตรัม 8~14μm Pixel Pitch 12μm
NETD ≤45mK อัตราเฟรม 1 ~ 30Hz (ปรับแต่งได้)
แสงสูง

โมดูลกล้องความร้อน 256x192

,

โมดูลกล้องความร้อน Core Uncooled

ฝากข้อความ
รายละเอียดสินค้า
TIMO256 โมดูลถ่ายภาพความร้อน



LWIR 256x192 / 12μm Thermal Camera Core ที่ไม่มีการระบายความร้อนสำหรับ Thermography, AIoT Applications



รายละเอียดสินค้า



โมดูลถ่ายภาพ IR แบบไม่ระบายความร้อน TIMO256 หรือที่เรียกว่าโมดูลความร้อนที่ไม่มีการระบายความร้อนนั้นมีความสามารถทางรังสีและมีฟังก์ชั่นการวัดอุณหภูมิแบบไม่สัมผัสอินฟราเรดประกอบด้วยเครื่องตรวจจับอินฟราเรดขนาดเล็กพิเศษ 256x192 / 12μm wafer level package (WLP) ที่จับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง 14μm



ด้วยเทคโนโลยี WLP ทำให้โมดูลเซ็นเซอร์กล้อง TIMO256 IR บรรลุโครงสร้างซูเปอร์ไมโครและน้ำหนักเบา ในขณะที่ให้ความไวแสงที่มากขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เหมาะสม ทำให้ลูกค้าสามารถเลือกประเภทที่เหมาะสมที่สุดได้ตามความต้องการของตนเอง



ในฐานะผู้นำด้านเครื่องตรวจจับ IR แบบไม่ระบายความร้อนและผู้จัดจำหน่ายโมดูลเซ็นเซอร์ความร้อน Global Sensor Technology (GST) ได้มอบโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดที่ครบถ้วนและเสถียรแก่ลูกค้าง่ายกว่าสำหรับโมดูลกล้องถ่ายภาพความร้อนที่พัฒนาโดย GST ที่จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลมากขึ้นและช่วยลดต้นทุนให้กับลูกค้าได้อย่างมาก



คุณสมบัติหลัก



- แอปพลิเคชั่น SWaP-C ที่ปรับให้เหมาะสมอย่างเต็มที่

- เหมาะสำหรับผลิตภัณฑ์อินฟราเรดต่างๆ

- แอพพลิเคชั่นถ่ายภาพความร้อนที่หลากหลาย

- การใช้พลังงานต่ำ



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง TIMO-256
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 256x192
Pixel Pitch 12μm
ช่วงสเปกตรัม 8~14μm
NETD ≤45mK
ประเภทเลนส์ WLO
โหมดโฟกัส ซูมคงที่
HFOV 53°±1°
ความชัดลึก 10cm ถึง อินฟินิตี้
อัตราเฟรม 1 ~ 30Hz (ปรับแต่งได้)
การวัดอุณหภูมิ
ช่วงอุณหภูมิ -20 °C ~ +120 °C (ปรับแต่งได้)
ความแม่นยำของอุณหภูมิ ปรับแต่งได้ (ตรงตามข้อกำหนดของ Body หรือ Industrial Thermography)
อินเทอร์เฟซ/การควบคุม
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
อินเตอร์เฟซ อินเทอร์เฟซดิจิตอล
การใช้พลังงาน 70mW
ลักษณะทางกายภาพ
ขนาด (มม.) 15x13x6.83 (ข้อมูลจำเพาะจะเหนือกว่า)
อุณหภูมิในการทำงาน -20 °C ~ +60°C
อุณหภูมิในการจัดเก็บ -40°C ~ +85°C



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน TIMO256 ใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น Thermography, Intelligent Hardware, Smart Building, Smart Home, AIoT เป็นต้น

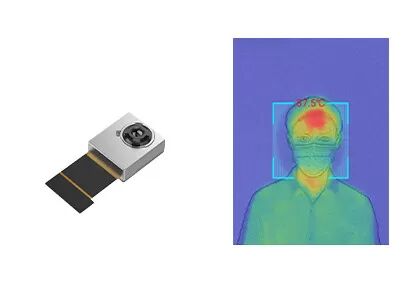

256x192 12μm โมดูลกล้องความร้อน Core Uncooled LWIR สำหรับ Thermography 0



เครื่องตรวจจับ IR Uncooled ระบายความร้อนด้วย



256x192 12μm โมดูลกล้องความร้อน Core Uncooled LWIR สำหรับ Thermography 1





คำถามที่พบบ่อย



1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนคืออะไร?

คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ออปติคัลไฟฟ้าที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อนและแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้



2. WLP คืออะไร?

WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุสูญญากาศสูงบนเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวร่วมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก ทั้งสามรูปแบบเป็นแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน



3. ข้อดีของ WLP คืออะไร?

เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
