กล้องถ่ายภาพความร้อนแบบไมโครอินฟราเรด Core 120x90 17μm สำหรับ Smart Home
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 120x90 | Pixel Pitch | 17μm |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ช่วงอุณหภูมิ | -20 ℃ ~ + 120 ℃ (ปรับแต่งได้) |
NETD | ≤60mK | ขนาด | 8.5x8.5x9.16mm |
แสงสูง | แกนกล้องความร้อน 120x90,แกนกล้องความร้อนไมโครอินฟราเรด,แกนกล้องความร้อนในบ้านอัจฉริยะ |

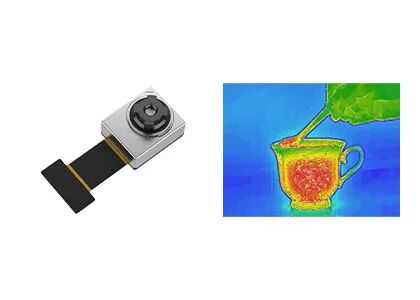

แกนกล้องความร้อนอินฟราเรดขนาดเล็ก 120x90 / 17μmสำหรับบ้านอัจฉริยะอาคารอัจฉริยะ
โมดูลความร้อนอินฟราเรด TIMO120 รวมเครื่องตรวจจับอินฟราเรดขนาด 120x90 / 17μm wafer level package (WLP) และเหมาะสำหรับการใช้งานที่มีขนาด น้ำหนัก พลังงาน ต้นทุน (SWaP-C) ที่เหมาะสมที่สุดโครงสร้างขนาดเล็กพิเศษของมันนั้นง่ายต่อการรวมเข้ากับอุปกรณ์อัจฉริยะต่าง ๆ เครื่องสร้างภาพความร้อนหรือเทอร์มินัลพกพาที่มีข้อกำหนดด้านราคา ขนาด และน้ำหนักที่เข้มงวด
เมื่อเทียบกับเครื่องมือวัดอุณหภูมิแบบเดิม โมดูลเซ็นเซอร์ IR TIMO120 มีความไวมากกว่าเทอร์โมไพล์อาร์เรย์ทั่วไปในระหว่างการป้องกันการแพร่ระบาดนอกจากนี้ ด้วยการใช้บรรจุภัณฑ์ระดับเวเฟอร์ โมดูลกล้องเซ็นเซอร์ความร้อน TIMO120 มีราคาไม่แพงมากในแอพพลิเคชั่นการถ่ายภาพอินฟราเรดที่ต้องการข้อกำหนดที่เข้มงวดในด้านราคา ขนาด และน้ำหนัก
ด้วยเทคโนโลยี WLP โมดูลระบายความร้อนแบบไม่ระบายความร้อน TIMO ซีรีส์จึงเป็นที่ต้องการในตลาดเกิดใหม่ เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคง่ายกว่าสำหรับโมดูลภาพความร้อน TIMO ที่จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลมากขึ้น และลดเวลาในการพัฒนารองของลูกค้า
- ขนาดต่ำสุดที่ 8.5x8.5x9.16mm
- ช่วงอุณหภูมิตั้งแต่ -20 ℃ ~ + 120 ℃
- การรวมที่ง่าย
- ชุดพัฒนา SDK ที่สมบูรณ์
- การออกแบบพลังงานต่ำเพียง 9mW
แบบอย่าง | TIMO-120 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 120x90 |
Pixel Pitch | 17μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | ≤60mK |
ประเภทเลนส์ | WLO |
โหมดโฟกัส | ซูมคงที่ |
HFOV | 90°/50° |
ความชัดลึก | 10cm ถึง อินฟินิตี้ |
อัตราเฟรม | 1 ~ 30Hz (ปรับแต่งได้) |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิ | -20 °C ~ +120 °C (ปรับแต่งได้) |
ความแม่นยำของอุณหภูมิ | ปรับแต่งได้ (ตรงตามข้อกำหนดของ Body หรือ Industrial Thermography) |
อินเทอร์เฟซ/การควบคุม | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
อินเตอร์เฟซ | อินเทอร์เฟซดิจิตอล |
การใช้พลังงาน | 45mW (โหมดทั่วไป);9mW (โหมดพลังงานต่ำ) |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (ข้อมูลจำเพาะจะเหนือกว่า) |
อุณหภูมิในการทำงาน | -20 °C ~ +60°C |
อุณหภูมิในการจัดเก็บ | -40°C ~ +85°C |
โมดูลกล้องความร้อน TIMO120 ใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น Thermography, Intelligent Hardware, Smart Building, Smart Home, AIoT เป็นต้น
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้ด้วยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายกับพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นผ่านการขยายและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
