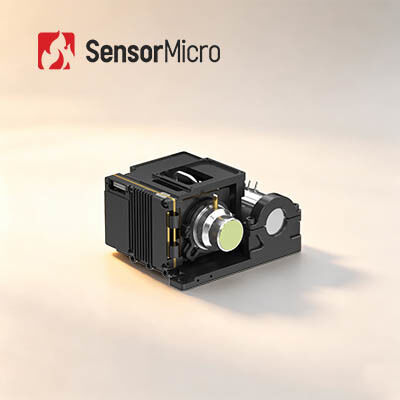

โมดูลกล้องระบายความร้อนด้วยแกนกล้องถ่ายภาพความร้อน ความละเอียดสูง 1024×768 พิกเซล 10 ไมโครเมตร

สถานที่กำเนิด	จีน
ชื่อแบรนด์	SensorMicro
ได้รับการรับรอง	ISO9001:2015; RoHS; Reach
หมายเลขรุ่น	กวิน GC1010HMG
จำนวนสั่งซื้อขั้นต่ำ	1 ชิ้น
ราคา	ต่อรองได้
เงื่อนไขการชำระเงิน	ที/ที

รายละเอียดสินค้า

ปณิธาน	1024×768	สนามพิกเซล	10μm
สุทธิ	20เอ็มเค(F2); 25เอ็มเค(F4)	ช่วงสเปกตรัม	3.7~4.8μm เมกะวัตต์
ขนาดกะทัดรัด	87×94×54.5มม	น้ำหนัก	≤460ก
เน้น	แกนกล้องความร้อน 640x512 , แกนกล้องความร้อน RS058 , โมดูลกล้องระบายความร้อนด้วย 900g

ฝากข้อความ

รายละเอียดสินค้า

แกนกล้องถ่ายภาพความร้อนความไวสูง โมดูลกล้องระบายความร้อน 1024×768 / 10µm

ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรด GAVIN GC1010HMG ผสานรวมตัวตรวจจับอินฟราเรดแบบระบายความร้อน HOT MWIR ความละเอียด 1024×768/10µm ให้ขนาดอาร์เรย์ที่ใหญ่ขึ้นและพิกเซลที่เล็กลงเมื่อเทียบกับ GAVIN GC615HMG ส่งผลให้ภาพคมชัดขึ้นพร้อมรายละเอียดที่ละเอียดกว่า เมื่อรวมกับอัลกอริทึมประมวลผลภาพรุ่นใหม่ จะให้ภาพที่เสถียรและมีคุณภาพสูง ในขณะที่เทคโนโลยี HOT ช่วยให้สามารถปรับปรุง SWaP ในระดับต่อไปด้วยการออกแบบที่เล็กและเบาขึ้น และการใช้พลังงานต่ำ

ในฐานะผู้ผลิตโมดูลถ่ายภาพความร้อนชั้นนำ เรานำเสนอโซลูชันการรวมระบบที่สมบูรณ์แบบหลากหลายแก่ลูกค้า การใช้โมดูลกล้องอินฟราเรดช่วยให้พวกเขาสะดวกในการพัฒนาต่อยอดและลดเวลาในการวิจัยและพัฒนาด้วยตนเอง

คุณสมบัติหลัก

คุณภาพเหนือกว่าด้วย FPA ที่ใหญ่ขึ้นและขนาดพิกเซลที่เล็กลง
- พัฒนาขึ้นจากตัวตรวจจับอินฟราเรดแบบระบายความร้อน HOT MWIR ขนาดใหญ่ 1024×768/10µm ให้ภาพที่คมชัดและมุมมองภาพกว้าง
- มาพร้อมกับอัลกอริทึมประมวลผลภาพรุ่นใหม่ รวมถึง DRC, การลดสัญญาณรบกวน 2D/3D และการเพิ่มความคมชัดขอบ EE เพื่อคุณภาพของภาพที่เหนือกว่า
- ขนาดพิกเซล 10µm ที่เล็กลงให้ความละเอียดเชิงพื้นที่สูงขึ้นและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีขึ้น
การปรับปรุง SWaP นำโดยเทคโนโลยี HOT
- รองรับการทำงานที่อุณหภูมิสูง 150K โดยใช้เวลาทำความเย็น ≤ 4 นาที
- ขนาดกะทัดรัด: 87×94×54.5 มม., น้ำหนักเบา: 460 กรัม
อินเทอร์เฟซที่หลากหลาย การรวมระบบที่ง่ายดาย
- รองรับอินเทอร์เฟซ CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/ใยแก้วนำแสง
- เอาต์พุตภาพ RAW/YUV ที่ยืดหยุ่น

ข้อมูลจำเพาะของผลิตภัณฑ์

รุ่น	แกนกล้องอินฟราเรดแบบระบายความร้อน HOT MWIR GAVIN GC1010HMG
ความละเอียด	1024×768
ขนาดพิกเซล	10µm
การตอบสนองสเปกตรัม	3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD ตัวตรวจจับ IR (23℃)	20mK(F2) 25mK(F4)
อัตราเฟรม	50Hz
ซูมดิจิทัล	ซูมดิจิทัลต่อเนื่อง 1× ถึง 8×
ทิศทางภาพ	พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมภาพ	DRC, การลดสัญญาณรบกวนภาพ 2D/3D, EE
วิดีโออะนาล็อก	PAL/NTSC
วิดีโอดิจิทัล	มาตรฐาน: DVP/LVDS/USB2.0 ตัวเลือก: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ใยแก้วนำแสงแบบโหมดเดี่ยว/ใยแก้วนำแสงแบบมัลติโหมด
การซิงโครไนซ์ภายนอก	มาตรฐาน: LV-TTL ตัวเลือก: RS422/LVDS
การสื่อสาร	มาตรฐาน: USB2.0/LV-TTL ตัวเลือก: RS422/CAN/USB3.0/GigE
แหล่งจ่ายไฟ	12V±1V
การใช้พลังงานคงที่ (23℃)	≤8W
เวลาทำความเย็น (23℃)	≤4นาที
ขนาด (มม.)	87×94×54.5
น้ำหนัก (กรัม)	≤460
อุณหภูมิการทำงาน	-40℃~+71℃
ตัวเลือกเลนส์	โฟกัสคงที่: 25 มม./F2

การใช้งานในอุตสาหกรรม

โมดูลกล้องอินฟราเรดความร้อน GAVIN GC1010HMG ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การเฝ้าระวังสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ ฯลฯ

ข้อได้เปรียบของเรา

ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
มีตัวตรวจจับอินฟราเรดหลากหลายประเภท
มีทั้งตัวตรวจจับ IR แบบไม่ระบายความร้อนและแบบระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
การผลิตจำนวนมากเพื่อให้แน่ใจว่าจัดส่งได้รวดเร็ว
สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านตัวตรวจจับ

คำถามที่พบบ่อย

1. ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?

คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแสงที่ตอบสนองต่อรังสีอินฟราเรดและพลังงานความร้อน และแปลงเป็นสัญญาณไฟฟ้า จากนั้นจึงส่งออกภาพความร้อนที่มองเห็นได้

2. WLP คืออะไร?

WLP ย่อมาจาก Wafer Level Package เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดเดี่ยว ร่วมกับแพ็คเกจโลหะและเซรามิก พวกเขาเป็นรูปแบบแพ็คเกจหลัก 3 รูปแบบสำหรับตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน

3. ข้อดีของ WLP คืออะไร?

ตัวตรวจจับ IR แบบ WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการด้านการย่อขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดในตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ขณะนี้เรานำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลายเพื่อส่งเสริมการใช้งานใหม่ๆ ในตลาดเกิดใหม่
