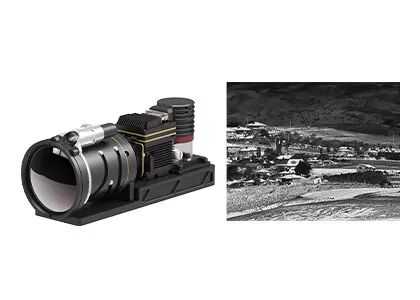

โมดูลกล้องระบายความร้อนด้วยแกนความร้อนความไวสูง 640x512 / 15μm

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN615A
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 Pixel Pitch 15μm
NETD ≤15mK ช่วงสเปกตรัม 3.7~4.8μm MW
ขนาดกะทัดรัด 155x67x80mm น้ำหนัก ≤900g
แสงสูง

แกนกล้องความร้อน 640x512

,

แกนกล้องความร้อน RS058

,

โมดูลกล้องระบายความร้อนด้วย 900g

ฝากข้อความ
รายละเอียดสินค้า
แกนกล้องระบายความร้อนด้วย GAVIN615A



โมดูลกล้องระบายความร้อนด้วยความไวสูง 640x512 / 15μm MCT MWIR สำหรับการรักษาความปลอดภัยและการเฝ้าระวังระยะไกล



รายละเอียดสินค้า



ซีรี่ส์ GAVIN เป็นโมดูลอินฟราเรดระบายความร้อนมาตรฐานที่พัฒนาโดย Global Sensor Technology (GST)สามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกัน แถบคลื่นต่างๆ และตัวเลือกเลนส์ออปติคัลแบบต่อเนื่องที่แตกต่างกันGAVIN615A เป็นหนึ่งในโมดูลถ่ายภาพความร้อนที่ระบายความร้อนด้วยชุด GAVIN ที่มีเครื่องตรวจจับระบายความร้อนด้วย MWIR ขนาด 640x512 / 15μm และช่องแช่แข็ง RS058 ภายใน



NETD ของ GAVIN615A น้อยกว่า 15mKความไวแสงสูงช่วยรับรองการตรวจจับหรือการรับรู้ความแตกต่างของรังสีอินฟราเรดที่น้อยมากในระยะทางไกลพร้อมกับเลนส์ซูมต่อเนื่อง เช่น 30~240mm, 15~300mm 21~420mm, 35~690mm เป็นต้น เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการรวมระบบในการรักษาความปลอดภัยและการเฝ้าระวัง



ในฐานะผู้ผลิตโมดูลภาพความร้อนชั้นนำ Global Sensor Technology ให้บริการโซลูชั่นการผสานรวมที่ครบถ้วนหลากหลายแก่ลูกค้าเมื่อใช้โมดูลกล้องอินฟราเรด GST จะสะดวกสำหรับพวกเขาในการพัฒนารองและลดเวลาในการวิจัยและพัฒนาอิสระ



คุณสมบัติหลัก



- ตอบสนองความต้องการของการตรวจจับระยะไกล

- ความไวสูง NETD≤15mK

- อัตราเฟรมสูง

- การถ่ายภาพความร้อนคุณภาพสูง

- บูรณาการเข้ากับระบบได้ง่าย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN615A
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (20 องศาเซลเซียส) ≤7นาที
สุทธิ (20 องศาเซลเซียส) ≤15mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25pin
วิดีโอแอนะล็อก เพื่อน
วิดีโอดิจิทัล RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์ภายนอกเฟรม: RS422 Level
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 155×67×80
น้ำหนัก ≤900g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง
เลนส์ออปติคอล
เลนส์เสริม ซูมต่อเนื่อง
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



งานอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



โมดูลกล้องระบายความร้อนด้วยแกนความร้อนความไวสูง 640x512 / 15μm 0



ข้อดีของเรา



โมดูลกล้องระบายความร้อนด้วยแกนความร้อนความไวสูง 640x512 / 15μm 1



คำถามที่พบบ่อย



1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนคืออะไร?

คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ออปติคัลไฟฟ้าที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อนและแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้



2. WLP คืออะไร?

WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุสูญญากาศสูงบนเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวร่วมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก ทั้งสามรูปแบบเป็นแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน



3. ข้อดีของ WLP คืออะไร?

เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
