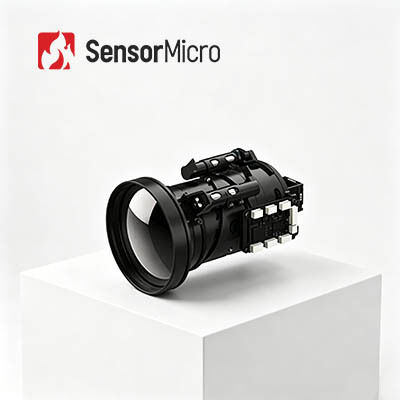

iSE612 โมดูลกล้องไฟฟ้า LWIR ที่ไม่เย็น มีความละเอียด 640x512 และความยาวของพิกเซล 12μm ในอัตราเฟรม 50Hz

  • iSE612 Uncooled LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Pitch at 50Hz Frame Rate
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iSE612
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
พิมพ์ โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน อัตราเฟรม 50เฮิร์ต
ปณิธาน 640x512 / 12μm การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃
NETD ทั่วไป ≤20mK การตอบสนองทางสเปกตรัม 8μm ~ 14μm
เน้น

PLUG612 โมดูลกล้องความร้อน

,

โมดูลกล้องความร้อน VOx

,

โมดูลกล้องความร้อน 640x512
ฝากข้อความ
รายละเอียดสินค้า
iSE612 โมดูลกล้องความร้อน Uncooled VOx LWIR 640x512/12μm สำหรับกล้องเฝ้าระวัง
ภาพรวมผลิตภัณฑ์

แกนกล้อง iSE612 ออกแบบมาโดยเฉพาะสำหรับสถานการณ์การถ่ายภาพอินฟราเรดเชิงพาณิชย์และอุตสาหกรรม โดยใช้เทคโนโลยีเครื่องตรวจจับความร้อนที่พัฒนาขึ้นเองประสิทธิภาพสูงเพื่อมอบการถ่ายภาพความร้อนที่มีความเสถียรและมีความละเอียดสูง เซ็นเซอร์ห่อหุ้มเซรามิกช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพที่มั่นคง โดยมีการควบคุม NETD ภายใน 20mK เพื่อจับการเปลี่ยนแปลงทางความร้อนเล็กน้อยได้อย่างแม่นยำ

โดยไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน จะช่วยขจัดปัญหาการกระตุกของเฟรมและภาพที่ไม่เสถียรซึ่งมักพบในผลิตภัณฑ์แบบดั้งเดิมได้อย่างมีประสิทธิภาพ โดยให้ประสิทธิภาพภาพที่ราบรื่นและเชื่อถือได้อย่างต่อเนื่อง

คุณสมบัติที่สำคัญ
ราบรื่น เสถียร และคุ้มต้นทุนสูง
  • ไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน ช่วยขจัดภาพกระตุก
  • เครื่องตรวจจับบรรจุภัณฑ์เซรามิก ApexCore ที่คุ้มต้นทุนสูง NETD≤20mK
กะทัดรัดและน้ำหนักเบา ยืดหยุ่นสำหรับการบูรณาการ
  • ขนาดเล็กเพียง 25.4×25.4×22.7 มม. น้ำหนักแกนเปลือย ≤26±1.5g
  • การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถจัดวางระบบและบูรณาการได้อย่างยืดหยุ่น
คุณสมบัติที่หลากหลายสำหรับการบูรณาการอย่างราบรื่น
  • รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้
  • โหมดสลีป การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ
  • ใช้งานได้กับเลนส์ออพติคัลหลายตัวและส่วนประกอบส่วนต่อขยาย
ข้อมูลจำเพาะทางเทคนิค
แบบอย่าง iSE612
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป

≤20mK
การประมวลผลภาพ
อัตราเฟรมดิจิตอล 50เฮิร์ต
เวลาเริ่มต้น 6ส
วิดีโอดิจิทัล YUV420/YUV422/RGB888/ดิบ
อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC
ไร้ชัตเตอร์ รองรับ
การแสดงภาพ 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/Tint/Black Hot)
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยง
ซูมดิจิตอล 1x/2x/4x/8x
โหมดการชดเชย คู่มือ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 50พิน: BP040SB-50-0114-B-R0
อินเตอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเตอร์เฟซวิดีโอดิจิตอล DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
ส่วนประกอบส่วนขยาย USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
อินเตอร์เฟซไฟฟ้า
แรงดันไฟฟ้า 2.7V~5.3V
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃
เครื่องกล/เลนส์
ขนาดแกนเปลือย 25.4×25.4×22.7มม φ36×24.3มม
น้ำหนักแกนเปลือย 26±1.5ก 28±1.5ก
เลนส์ออฟติคอล Athermal โฟกัสคงที่: 4.8/9.1/13/19 มม
  • ความร้อนโฟกัสคงที่: 25/35/50/70/100 มม
  • โฟกัสแบบแมนนวล: 25/35/50มม
  • เลนส์มอเตอร์: 75/100/150 มม
  • ซูมต่อเนื่อง: 15 ~ 75/20 ~ 100/28 ~ 90/30 ~ 150/30 ~ 180/25 ~ 225 มม.
ผลกระทบ Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง 1500g@0.4ms
การสั่นสะเทือน

5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ส่วนประกอบชัตเตอร์ ไม่จำเป็น
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การรับรอง ROHS2.0/การเข้าถึง
การใช้งานทางอุตสาหกรรม

โมดูลกล้องถ่ายภาพความร้อน iSE612 ถูกนำมาใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร เครื่องใช้ไฟฟ้า และอื่นๆ

คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างแสงน้อย, Active IR และการถ่ายภาพความร้อน?

แสงน้อยต้องใช้แสงธรรมชาติและเปลี่ยนภาพแสงธรรมชาติที่อ่อนแอให้เป็นภาพอิเล็กทรอนิกส์ที่ได้รับการปรับปรุงผ่านเครื่องเพิ่มความเข้มข้นของภาพ Active IR จะปล่อยแสงอินฟราเรดออกมาอย่างกระตือรือร้น และใช้ลำแสงอินฟราเรดที่สะท้อนจากเป้าหมาย ทำให้การปกปิดไม่ดี การถ่ายภาพความร้อนไม่จำเป็นต้องใช้แสงใดๆ และเป็นอินฟราเรดแบบพาสซีฟในตอนกลางคืนที่ตรวจจับความแตกต่างของรังสีอินฟราเรดระหว่างเป้าหมายและฉาก โดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสภาพแสง ในตอนกลางคืน หรือแม้แต่ในหมอก ฝน และสภาพแวดล้อมที่รุนแรงอื่นๆ

คุณสามารถบล็อกการถ่ายภาพความร้อนได้หรือไม่?

ในกรณีส่วนใหญ่ คุณไม่สามารถทำได้ อย่างไรก็ตาม รังสีอินฟราเรดไม่สามารถทะลุผนังได้ และกระจกก็สามารถปิดกั้น IR ได้ เพื่อหลีกเลี่ยงการตรวจจับ คุณสามารถซ่อนไว้หลังกระจกหรือผนังเพื่อป้องกันการถ่ายภาพความร้อน
