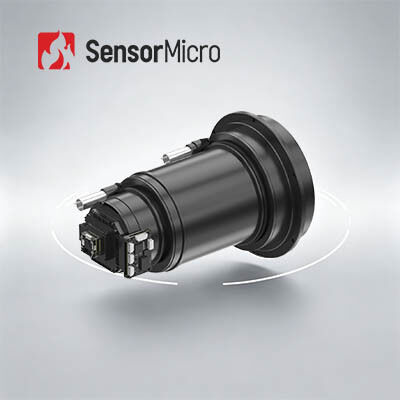

โมดูลกล้องถ่ายภาพความร้อน VOx ความละเอียดสูง 1280x1024 พร้อมขนาดพิกเซล 12μm และเทคโนโลยี LWIR ที่ไม่มีการระบายความร้อน
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iSE1212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024/12μm | NETD ทั่วไป | ≤30mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | อัตราเฟรมดิจิตอล | 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต |
| ซูมดิจิตอล | 1X/2X/4X/8X | ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยง |
| เน้น | โมดูลกล้องความร้อนความละเอียดสูง VOx,โมดูลกล้องความร้อนความละเอียดสูง 1280x1024 |
||
รายละเอียดสินค้า
โมดูลกล้องความร้อนความละเอียดสูง VOx Uncooled LWIR 1280x1024 / 12μm
ภาพรวมผลิตภัณฑ์
iSE1212 เป็นหนึ่งในโมดูลกล้องอินฟราเรดแบบไม่ระบายความร้อนซีรีส์ iSE ใช้เครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อน VOx microbolometer ของอาร์เรย์ระนาบโฟกัสที่ต้องการของตลาด วงจรประมวลผลสัญญาณระดับมืออาชีพ และแพลตฟอร์มการประมวลผลภาพ ซึ่งเปลี่ยนรังสีอินฟราเรดเป้าหมายให้เป็นข้อมูลอุณหภูมิได้อย่างสมบูรณ์
ด้วยความละเอียดอาร์เรย์ขนาดใหญ่ 1280x1024 โมดูลระบายความร้อน iSE1212 แบบไม่ระบายความร้อนนำเสนอรายละเอียดของภาพได้มากขึ้น และรองรับขอบเขตการมองเห็นที่ใหญ่ขึ้น ขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีขึ้น และปรับโฟกัสของเลนส์ออพติคอลให้สั้นลงเพื่อให้บรรลุภารกิจในช่วงเดียวกัน
คุณสมบัติหลัก
- การถ่ายภาพความละเอียดสูงพร้อมภาพที่ราบรื่น- ให้ภาพความร้อนจำนวนล้านพิกเซลพร้อมประสิทธิภาพที่ราบรื่นและปราศจากความล่าช้า มุมมองที่กว้างขึ้น การครอบคลุมมุมที่กว้างขึ้น ระยะการตรวจจับที่ยาวขึ้น และรายละเอียดที่ได้รับการปรับปรุง
- การทำงานแบบไร้ชัตเตอร์เพื่อประสิทธิภาพที่เงียบเชียบ- ไม่ต้องปรับเทียบชัตเตอร์ระหว่างการใช้งาน ช่วยขจัดปัญหาภาพกระตุกซึ่งพบเห็นได้ทั่วไปในการออกแบบแบบดั้งเดิม การทำงานแบบเงียบช่วยหลีกเลี่ยงการตรวจจับโดยเป้าหมาย
- มีคุณสมบัติหลากหลายและง่ายต่อการบูรณาการ- รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ เข้ากันได้กับเลนส์ออพติคัลหลากหลายประเภทและส่วนประกอบเพิ่มเติม ช่วยให้การพัฒนารองเป็นเรื่องง่ายและการบูรณาการระบบที่ยืดหยุ่น
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iSE1212 | |
| ตัวบ่งชี้เครื่องตรวจจับ IR | ||
| วัสดุที่ละเอียดอ่อน | วอกซ์ | |
| ปณิธาน | 1280×1024 | |
| ขนาดพิกเซล | 12μm | |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร | |
| NETD ทั่วไป | ≤30mK | |
| การประมวลผลภาพ | ||
| พิกเซลที่มีประสิทธิภาพ | 1280×1024 | |
| อัตราเฟรมดิจิตอล | 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต | |
| เวลาเริ่มต้น | 7ส | |
| วิดีโอดิจิทัล | YUV420/YUV422/RGB888/ดิบ | |
| อัลกอริธึมรูปภาพ | NUC/DRC/DNS/DDE/SFFC | |
| ไร้ชัตเตอร์ | รองรับ | |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) | |
| ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยง | |
| ซูมดิจิตอล | 1x/2x/4x/8x | |
| ความสว่างของภาพ | อัตโนมัติ/คู่มือ | |
| คอนทราสต์ของภาพ | อัตโนมัติ/คู่มือ | |
| โหมดการชดเชย | คู่มือ | |
| เส้นเล็ง | รองรับ | |
| ฟังก์ชั่นระบบ | ||
| โหมดสลีป | รองรับ | |
| การตั้งค่าเมนู | ปรับแต่งได้ | |
| ภาษาเมนู | จีน / อังกฤษ | |
| การสอบเทียบออฟเซ็ต | รองรับ | |
| ปุ่มกด | ≥4 (ปรับแต่งฟังก์ชั่นปุ่มได้) | |
| การขับขี่แบบ OLED | รองรับ I2C, พอร์ตขนาน 16 บิต/ 24 บิต, สัญญาณหน้าจอดาต้าที่ถูกต้องและไดรฟ์อื่นๆ ไดรฟ์ตรงไมโคร OLED MDP03/ไมโคร OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A รองรับสัญญาณการแสดงผล MIPI และสามารถขับเคลื่อนหน้าจอ IBOE VX039FHP-NH4 ได้โดยตรง |
|
| ซอฟต์แวร์พีซี | ||
| ซอฟต์แวร์คอมพิวเตอร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ | |
| ไฟฟ้า | ||
| อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน:BP040SB-50-0114-B-R0 | |
| อินเตอร์เฟซการสื่อสาร | TTL-232/ยูเอสบี | |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| ส่วนประกอบส่วนขยาย | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| อินเตอร์เฟซไฟฟ้า | ||
| แรงดันไฟฟ้า | 2.7V~5.3V | |
| การใช้พลังงานโดยทั่วไป | 1.2W@25Hz@23±3℃ | |
| เครื่องกล/เลนส์ | ||
| ขนาดแกนเปลือย (มม.) | 38×39×28 | 68×69×30.2 |
| น้ำหนักแกนเปลือย (กรัม) | 65±3 | 88.5±3 |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 14 มม./19 มม./25 มม./35 มม | ความร้อนโฟกัสคงที่: 50 มม./100 มม เลนส์มอเตอร์: 75 มม./100 มม./150 มม ซูมต่อเนื่อง: 15~100 มม. / 25~75 มม. / 28~90 มม. / 30~180 มม. / 25~225 มม. / 30~300 มม. |
| ส่วนประกอบชัตเตอร์ | ไม่จำเป็น | |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) | |
| การปรับตัวด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -40°C~+70°C | |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C | |
| ความชื้น | 5%~95% ไม่ควบแน่น | |
| การสั่นสะเทือน | 5.35g, การสั่นสะเทือนแบบสุ่ม,, 3 แกน | |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง | 500g@1ms |
| การรับรอง | ROHS2.0/การเข้าถึง | |
การใช้งานทางอุตสาหกรรม
โมดูลภาพอินฟราเรด iSE1212 ถูกนำมาใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร เครื่องใช้ไฟฟ้า ฯลฯ
เกี่ยวกับเซนเซอร์ไมโคร
SensorMicro ทุ่มเทเพื่อมอบบริการที่ครอบคลุมและเป็นมืออาชีพซึ่งเป็นรากฐานความสำเร็จของลูกค้าตลอดวงจรชีวิตของโครงการ ระบบการบริการของเราสร้างขึ้นจากค่านิยมหลักของความน่าเชื่อถือ การตอบสนอง และการปรับแต่ง เพื่อให้มั่นใจว่าลูกค้าทุกคนจะได้รับการสนับสนุนที่ปรับให้เหมาะกับความต้องการทางธุรกิจเฉพาะของพวกเขา
คำถามที่พบบ่อย
จะเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสมได้อย่างไร?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาเช่นกัน หากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300 หากคุณต้องการภาพที่ชัดเจนมากเพื่อวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
จะเลือกสีหลอกที่เหมาะสมสำหรับการถ่ายภาพความร้อนได้อย่างไร?
- สีเทาขาวเหมาะสำหรับเป้าหมายที่มีอุณหภูมิต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องพบจุดปัญหามากกว่า
- สีแดงเหล็กเป็นสีมาตรฐานของอุตสาหกรรมไฟฟ้า
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
- เลนส์มาตรฐานสามารถบรรลุเป้าปกติโดยมีระยะห่างที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะกับชิ้นงานที่ค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายขนาดเล็กมากในระยะใกล้ เช่น วงจรชิป
