xปณิธาน | 400x300 / 17μm | NETD | <30mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 44.5x44.5x36.6mm |
แสงสูง | โมดูลกล้องจิ๋วที่ไม่ได้ระบายความร้อน,PLUG417R โมดูลกล้องจิ๋ว,โมดูลกล้องจิ๋ว 30mK |

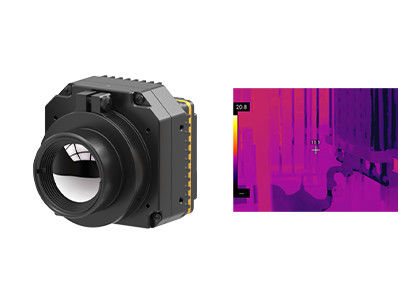

GST PLUG417R แกนกล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อนพร้อมการวัดอุณหภูมิอุตสาหกรรม
PLUG417R เป็นหนึ่งในโมดูลกล้อง IR ความร้อนแบบไม่ระบายความร้อนในซีรีส์ PLUG-R ที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 400x300 / 17μm ส่วนประกอบออปติคัลครบชุด วงจรประมวลผลสัญญาณระดับมืออาชีพ และอัลกอริธึมการประมวลผลภาพ
เรามุ่งมั่นที่จะเปิดวิสัยทัศน์ใหม่สำหรับการวัดอุณหภูมิอุตสาหกรรมหลังจากหลายปีของการสะสมทางเทคนิคและประสบการณ์เชิงปฏิบัติในด้านของการวัดอุณหภูมิอินฟราเรด เราได้ให้บริการลูกค้าด้วยโซลูชันการมองเห็นด้วยภาพความร้อนด้วยเครื่องจักรอย่างเต็มรูปแบบ
- NETD<30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- บูรณาการที่ง่าย
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- ช่วงอุณหภูมิที่ปรับแต่งได้
- การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG417R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 400x300 |
Pixel Pitch | 17μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz/50Hz/60Hz |
เวลาเริ่มต้น | <15s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | RAW/YUV/BT656/LVDS |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 4.5~6V |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 °C ~ 50 °C |
ช่วงอุณหภูมิ | -20 °C ~ 150 °C, 100 °C ~ 550 °C |
ความแม่นยำของอุณหภูมิ | ±2°C หรือ ±2% (ใช้ค่าสูงสุด) |
SDK | ARM/Windows/Linux SDK, ถ่ายภาพความร้อนแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 44.5x44.5x36.6 |
น้ำหนัก | ≤77g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 7.5mm/13mm/19mm/25mm/35mm |
โมดูลถ่ายภาพความร้อน PLUG417R ใช้กันอย่างแพร่หลายในการตรวจสอบพลังงานไฟฟ้า, วิชันซิสเต็ม, การรักษาความปลอดภัยและการตรวจสอบอาคาร HVAC, กลางแจ้ง, การผจญเพลิงและกู้ภัย, การบังคับใช้กฎหมายและกู้ภัย, ADAS, UAV Payloads เป็นต้น
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้ด้วยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายกับพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นผ่านการขยายและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยการทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
