ILC212 Uncooled LWIR โมดูลความร้อนอินฟราเรด 256x192 สำหรับกล้องความร้อนรักษาความปลอดภัย
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 256x192 | การใช้พลังงาน | 700mW |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | Pixel Pitch | 12μm |
NETD | ≤65mK | อัตราเฟรม | 25Hz/30Hz |
แสงสูง | Uncooled LWIR โมดูลความร้อนอินฟราเรด,ILC212 โมดูลความร้อนอินฟราเรด,256x192 Security Thermal Camera Core |

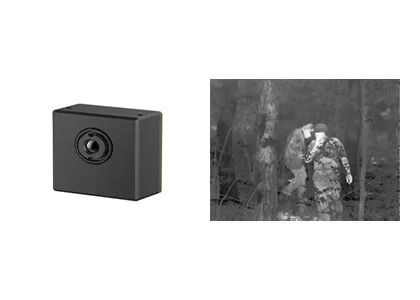

iLC212 Uncooled LWIR 256x192 / 12μm โมดูลความร้อนอินฟราเรดสำหรับกล้องความร้อนรักษาความปลอดภัย
iLC212 โมดูลภาพ IR ที่ไม่มีการระบายความร้อนได้รวมเอาเครื่องตรวจจับอินฟราเรดแบบเวเฟอร์ระดับระนาบโฟกัส 256x192 / 12μm แพ็คเกจ (WLP) และสามารถจับภาพสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง14μm
โมดูลกล้องความร้อน iLC212 ได้รับการออกแบบมาเป็นพิเศษสำหรับลูกค้าที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และต้นทุนในด้านความปลอดภัยและการเฝ้าระวังเนื่องจากขนาดที่เล็ก น้ำหนักเบา และราคาที่ต่ำมาก แกนระบายความร้อน iLC212 จึงตอบสนองความต้องการของลูกค้าที่ราคาต่ำได้อย่างมาก และลดเวลาในการพัฒนาและต้นทุนสำหรับพวกเขา
iLC212 เหมาะอย่างยิ่งที่จะรวมเข้ากับกล้องวงจรปิดที่มีการวัดอุณหภูมิมุมกว้างและระยะใกล้ เช่น กล้องที่ซ่อนอยู่ กล้องดิจิตอล กล้องโดม กล้องกล่อง ฯลฯ
- แอปพลิเคชั่น SWaP-C ที่ปรับให้เหมาะสมที่สุด
- เหมาะสำหรับกล้องความร้อนรักษาความปลอดภัยต่างๆ
- แอพพลิเคชั่นถ่ายภาพความร้อนที่หลากหลาย
- การใช้พลังงานต่ำ
แบบอย่าง | iLC212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
วัสดุ | วานาเดียมออกไซด์ที่ไม่มีการระบายความร้อน |
ปณิธาน | 256×192 |
ขนาดพิกเซล | 12μm |
การตอบสนองทางสเปกตรัม | 8μm ~ 14μm |
NETD | ≤65mK@F1.0@25℃@50Hz |
การประมวลผลภาพ | |
วิดีโอดิจิทัล | ดิบ/YUV/BT656;รองรับการส่งวิดีโอ USB2.0;สายพารามิเตอร์สนับสนุนการวัดอุณหภูมิ |
อัตราเฟรมดิจิตอล | 25Hz/30Hz |
การแสดงภาพ | ดำ-ร้อน/ขาว-ร้อน/หลอกสี |
อัลกอริธึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวนภาพ 3 มิติ (3DNR) การลดสัญญาณรบกวนแบบ 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุง EE |
เวลาเริ่มต้น | ≤3วินาที |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
ช่วงการวัดอุณหภูมิ | -20℃~+150℃ รองรับการขยายช่วงการวัดอุณหภูมิและการปรับแต่ง |
ความแม่นยำในการวัดอุณหภูมิ | ±3℃/±3% (ใช้ค่าที่มากกว่า) @23℃±5℃;ระยะการวัดอุณหภูมิคือ 1.5m |
การวัดอุณหภูมิในภูมิภาค | รองรับการวัดอุณหภูมิในพื้นที่ใดๆ, พื้นที่เอาต์พุตสูงสุดมูลค่า, ค่าต่ำสุดและค่าเฉลี่ย |
SDK | เวอร์ชัน Windows / Linux บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงสีเทาเป็นอุณหภูมิ |
อินเทอร์เฟซไฟฟ้า | |
อินเทอร์เฟซภายนอก | ตัวเชื่อมต่อ 30pin_HRS กำลังไฟเข้า วิดีโอดิจิทัล RS232-TTL/USB2.0 GPIO เป็นต้น |
การสื่อสาร | RS232-TTL/USB2.0 |
ส่วนประกอบส่วนขยาย | คณะกรรมการ VPC |
ซอฟต์แวร์คอมพิวเตอร์ | |
ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
ระบบพลังงาน | |
พาวเวอร์ซัพพลาย | กระแสตรง 3.3V±0.1V |
การสูญเสียพลังงาน | สถานะคงที่: 0.70W/3.3V @ 23±3℃ |
คุณสมบัติทางกายภาพ | |
ตัวเชื่อมต่อ | ตัวเชื่อมต่อภายนอกรุ่น: DF40C-30DP-0.4V (51), (HRS-ชาย) ผสมพันธุ์ เชื่อมต่อ รุ่น: DF40C (2.0)-30DS-0.4V (51), (HRS-ตัวเมีย) |
ขนาด | 21 มม. × 21 มม. × 12.8 มม. (รวมเลนส์ 3.2 มม.) |
น้ำหนัก | 8.9g±0.5g (รวมเลนส์ 3.2mm) |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่ควบแน่น |
ทนต่อแรงกระแทกและแรงสั่นสะเทือน | ผลกระทบ: ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน, 6 ทิศทาง การสั่นสะเทือน: 5.35grms, 3 แกน |
ใบรับรอง | ROHS2.0/REACH |
เลนส์ | |
เลนส์เสริม | 3.2 มม./F1.1, HFOV: 55.6±2.8°;การเคลือบผิว: AR |
โมดูลถ่ายภาพความร้อน iLC212 ถูกนำไปใช้กับด้านการรักษาความปลอดภัยและการตรวจสอบ เหมาะอย่างยิ่งที่จะรวมเข้ากับกล้องที่ซ่อนอยู่ กล้องดิจิตอล กล้องโดม กล้องกล่อง ฯลฯ
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการชนิดหนึ่งที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุมันแปลงรังสีอินฟราเรดที่มองไม่เห็นเป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ด้วยการกระจายอุณหภูมิของพื้นผิวเป้าหมายวัตถุที่แตกต่างกันและแม้แต่ส่วนต่างๆ ของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแรงของการสะท้อนอินฟราเรดที่แตกต่างกัน
2. การถ่ายภาพด้วยอินฟราเรดสามารถทำอะไรได้บ้าง?
- การมองเห็นตอนกลางคืน
- ค้นหาและกู้ภัย
- การทดสอบแบบไม่ทำลาย
-การป้องกันการระบาด
-Thermography
- ความปลอดภัยและการตรวจสอบ
-ดับเพลิง
…
3. โมดูลถ่ายภาพความร้อนคืออะไร?
โมดูลถ่ายภาพความร้อนมักจะประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และอุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์พร้อมซอฟต์แวร์และอัลกอริธึมฝังอยู่เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
