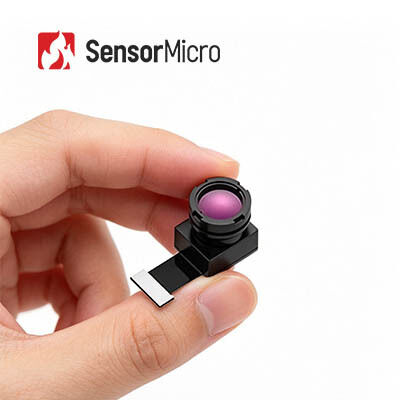

โมดูลความร้อนอินฟราเรด LWIR ที่ไม่ระบายความร้อนด้วยความละเอียด 256x192 และระยะพิกเซล 12μm สำหรับช่วงสเปกตรัม 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO212
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz ปณิธาน 256x192
ข้อมูลเอาต์พุต ดิบ 14 บิต ช่วงสเปกตรัม 8~14ไมโครเมตร
สนามพิกเซล 12μm ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2°C / ±2%
เน้น

Uncooled LWIR โมดูลความร้อนอินฟราเรด

,

ILC212 โมดูลความร้อนอินฟราเรด

,

256x192 Security Thermal Camera Core
ฝากข้อความ
รายละเอียดสินค้า
โมดูลความร้อนอินฟราเรด LWIR ที่ไม่มีการระบายความร้อน 256x192 สำหรับกล้องความร้อนความปลอดภัย
Uncooled LWIR 256x192 / 12 μmโมดูลความร้อนอินฟราเรดสำหรับกล้องความร้อนความปลอดภัย

โมดูลสร้างภาพ IR แบบไม่ระบายความร้อน TIMO212 รวมเครื่องตรวจจับอินฟราเรดแพ็คเกจเวเฟอร์ระดับระนาบโฟกัส (WLP) ขนาด 256x192 / 12μm และสามารถจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง 14μm

โมดูลกล้องถ่ายภาพความร้อน TIMO212 ออกแบบมาเพื่อ SWaP-C ที่ได้รับการปรับปรุงอย่างเต็มที่ ได้รับการออกแบบมาเป็นพิเศษสำหรับลูกค้าที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และต้นทุนในด้านความปลอดภัยและการเฝ้าระวัง เนื่องจากขนาดที่เล็ก น้ำหนักเบา และราคาต่ำมาก แกนระบายความร้อน TIMO212 จึงตอบสนองความต้องการด้านราคาที่ต่ำของลูกค้าได้อย่างมาก และลดระยะเวลาและต้นทุนในการพัฒนาให้สั้นลง

TIMO212 เหมาะมากที่จะรวมเข้ากับแอปพลิเคชันต่างๆ เช่น Smart Security, AloT, การสังเกตการณ์กลางคืน, เครื่องมือและมิเตอร์ และวิชันซิสเต็ม

คุณสมบัติหลัก
  • โมดูลขนาดเล็กพิเศษพร้อมการเพิ่มประสิทธิภาพ SWaP-C ขั้นสูงสุด
    • เครื่องตรวจจับบรรจุภัณฑ์ระดับเวเฟอร์ + เลนส์ระดับเวเฟอร์ + ชัตเตอร์วาล์วแม่เหล็กไฟฟ้าขนาดเล็ก
    • โมดูลความร้อนอินฟราเรดที่เล็กที่สุด ช่วยให้สามารถใช้งานฟังก์ชันการถ่ายภาพความร้อนขั้นพื้นฐานพร้อมประสิทธิภาพด้านต้นทุนสูงสุด
    • ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะสำหรับการบูรณาการเข้ากับอุปกรณ์ขนาดเล็ก
  • ตัวเลือกออปติกที่ยืดหยุ่น การวัดอุณหภูมิที่แม่นยำ
    • มีตัวเลือกเลนส์หลายแบบ รวมถึงมุมกว้างและเทเลโฟโต้ เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
    • การวัดอุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำถึง ±2°C; รองรับการตรวจสอบอุณหภูมิทั้งในระดับภูมิภาคและฟูลเฟรม
  • บูรณาการง่าย การพัฒนาที่รวดเร็ว
    • รองรับอินเทอร์เฟซรูปภาพ DVP เข้ากันได้กับแพลตฟอร์มฝังตัวต่างๆ
    • สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง TIMO212
ปณิธาน 256×192
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8-14ไมโครเมตร
โหมดโฟกัส โฟกัสฟรี
เลนส์ (HFOV/FL) 17.5°/10มม. | 25°/7มม. | 56°/3.2มม. | 90°/2.1มม
น้ำหนัก (กรัม) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
ขนาด (มม. ไม่มี FPC) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
จำนวน PIN 40พิน
ข้อมูลขาออก ดิบ 14 บิต
อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz
ช่วงการวัดอุณหภูมิ -20°C~+550°C (-20°C~+150° | +100°C~550°)
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2°C / ±2%
อุณหภูมิในการทำงาน -20°C~+60°C
ความชื้น 5%~85%
อุณหภูมิในการจัดเก็บ -45°C~+85°C
การรับรอง RoHS 2.0 / การเข้าถึง
การใช้งานทางอุตสาหกรรม

โมดูลถ่ายภาพความร้อน iLC212 ถูกนำไปใช้กับด้านการรักษาความปลอดภัยอัจฉริยะ, AloT, การสังเกตตอนกลางคืน, เครื่องมือและมาตรวัด, วิชันซิสเต็ม ฯลฯ

ข้อดีของผลิตภัณฑ์
  • กลุ่มผลิตภัณฑ์ที่หลากหลาย:รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการบูรณาการที่หลากหลาย
  • ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย:ความละเอียดอาเรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์รวมกัน ให้ความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
  • ประสิทธิภาพที่โดดเด่น:การสร้างภาพที่คมชัด ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
  • บูรณาการง่าย:ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
คำถามที่พบบ่อย
  • การถ่ายภาพความร้อนอินฟราเรดคืออะไร?
    การถ่ายภาพความร้อนอินฟราเรดเป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ โดยจะแปลงรังสีอินฟราเรดที่มองไม่เห็นให้เป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ โดยมีการกระจายอุณหภูมิของพื้นผิวเป้าหมาย วัตถุที่แตกต่างกันและแม้แต่ส่วนที่แตกต่างกันของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแรงของการสะท้อนอินฟราเรดที่แตกต่างกัน
  • การถ่ายภาพอินฟราเรดใช้ทำอะไรได้บ้าง?
    การมองเห็นตอนกลางคืน, การค้นหาและช่วยเหลือ, การทดสอบแบบไม่ทำลาย, การป้องกันการแพร่ระบาด, ถ่ายภาพความร้อน, การรักษาความปลอดภัยและการตรวจสอบ, การดับเพลิง และอื่นๆ
  • โมดูลถ่ายภาพความร้อนคืออะไร?
    โมดูลถ่ายภาพความร้อนมักประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และอุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์ที่มีซอฟต์แวร์และอัลกอริธึมฝังอยู่ เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
