โมดูลถ่ายภาพความร้อนที่ไม่มีการระบายความร้อน 256x192 ความละเอียด12μm Pixel Pitch เพื่อความปลอดภัยและการถ่ายภาพความร้อน

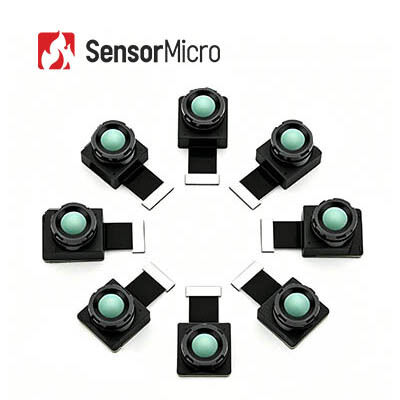

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO212
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 256x192 ช่วงการวัดอุณหภูมิ -20°C~+550°C
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 12μm
โหมดโฟกัส โฟกัสฟรี อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz
เน้น

Uncooled โมดูลถ่ายภาพความร้อน 256x192

,

กล้องรักษาความปลอดภัย Uncooled โมดูลถ่ายภาพความร้อน

,

12uM Pixel Pitch กล้องความร้อน Core
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน Uncooled 256x192/12μm สำหรับกล้องรักษาความปลอดภัย
ภาพรวมผลิตภัณฑ์
TIMO212 มีเครื่องตรวจจับอินฟราเรดแพ็คเกจเวเฟอร์ (WLP) ขนาด 256x192/12μm ขนาดเล็กเป็นพิเศษ ซึ่งจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ตั้งแต่ 8 ถึง 14μm
เนื่องจาก SWaP-C ที่ได้รับการปรับปรุงประสิทธิภาพอย่างเต็มที่ ทำให้โมดูลกล้องถ่ายภาพความร้อน TIMO212 สามารถรวมเข้ากับกล้องอินฟราเรดที่มีข้อกำหนดด้านขนาดและน้ำหนักที่เข้มงวดได้
โมดูลกล้องถ่ายภาพความร้อน TIMO212 ใช้กันอย่างแพร่หลายในการตรวจสอบความปลอดภัย ถ่ายภาพความร้อน อุปกรณ์สวมใส่ อุปกรณ์อิเล็กทรอนิกส์ในยานพาหนะ บ้านอัจฉริยะ และการตรวจจับสิ่งมีชีวิต
คุณสมบัติหลัก
  • โมดูลขนาดเล็กพิเศษพร้อมการเพิ่มประสิทธิภาพ SWaP-C ขั้นสูงสุด
    • เครื่องตรวจจับบรรจุภัณฑ์ระดับเวเฟอร์ + เลนส์ระดับเวเฟอร์ + ชัตเตอร์วาล์วแม่เหล็กไฟฟ้าขนาดเล็ก
    • โมดูลความร้อนอินฟราเรดที่เล็กที่สุด ช่วยให้สามารถใช้งานฟังก์ชันการถ่ายภาพความร้อนขั้นพื้นฐานพร้อมประสิทธิภาพด้านต้นทุนสูงสุด
    • ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะสำหรับการบูรณาการเข้ากับอุปกรณ์ขนาดเล็ก
  • ตัวเลือกออปติกที่ยืดหยุ่น การวัดอุณหภูมิที่แม่นยำ
    • มีตัวเลือกเลนส์หลายแบบ รวมถึงมุมกว้างและเทเลโฟโต้ เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
    • การวัดอุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำถึง ±2°C; รองรับการตรวจสอบอุณหภูมิทั้งในระดับภูมิภาคและฟูลเฟรม
  • บูรณาการง่าย การพัฒนาที่รวดเร็ว
    • รองรับอินเทอร์เฟซรูปภาพ DVP เข้ากันได้กับแพลตฟอร์มฝังตัวต่างๆ
    • สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง TIMO212
ปณิธาน 256×192
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8-14ไมโครเมตร
โหมดโฟกัส โฟกัสฟรี
เลนส์ (HFOV/FL) 17.5°/10มม. | 25°/7มม. | 56°/3.2มม. | 90°/2.1มม
น้ำหนัก (กรัม) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
ขนาด (มม. ไม่มี FPC) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
จำนวน PIN 40พิน
ข้อมูลขาออก ดิบ 14 บิต
อัตราเฟรม ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz
ช่วงการวัดอุณหภูมิ -20°C~+550°C (-20°C~+150° | +100°C~550°)
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2°C / ±2%
อุณหภูมิในการทำงาน -20°C~+60°C
ความชื้น 5%~85%
อุณหภูมิในการจัดเก็บ -45°C~+85°C
การรับรอง RoHS 2.0 / การเข้าถึง
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน TIMO212 ใช้กับการตรวจสอบความปลอดภัย ถ่ายภาพความร้อน อุปกรณ์สวมใส่ อุปกรณ์อิเล็กทรอนิกส์ในยานพาหนะ บ้านอัจฉริยะ และการตรวจจับสิ่งมีชีวิต
สายผลิตภัณฑ์ของเรา
  • ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
  • เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด
  • มีเครื่องตรวจจับอินฟราเรดหลายแบบ - เครื่องตรวจจับ IR ทั้งแบบไม่ระบายความร้อนและระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
  • การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว - สายการผลิต 3 สายที่มีความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง
คำถามที่พบบ่อย
จะเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสมได้อย่างไร?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาเช่นกัน หากคุณภาพของภาพไม่สำคัญ คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำกว่า เช่น 120x90, 256x192 หรือ 400x300 หากคุณต้องการภาพที่ชัดเจนมากเพื่อวัตถุประสงค์พิเศษ เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
จะเลือกสีหลอกที่เหมาะสมสำหรับการถ่ายภาพความร้อนได้อย่างไร?
  • สีเทาขาวเหมาะสำหรับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อยมากกว่า
  • สีแดงและสีน้ำเงินเหมาะสำหรับฉากที่ต้องพบจุดที่เป็นปัญหามากกว่า
  • สีแดงเหล็กเป็นสีมาตรฐานของอุตสาหกรรมพลังงาน
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด การวัดอุณหภูมิความร้อนจะไม่เปลี่ยนแปลง
จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
  • เลนส์มาตรฐานสามารถตอบสนองเป้าหมายปกติโดยมีระยะห่างที่เหมาะสม
  • เลนส์เทเลโฟโต้เหมาะสำหรับชิ้นงานที่มีขนาดค่อนข้างเล็กซึ่งต้องมองจากระยะไกล
  • เลนส์มุมกว้างจะดีกว่าสำหรับการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น
  • เลนส์มาโครใช้สำหรับการดูชิ้นงานขนาดเล็กมากในระยะใกล้ เช่น วงจรชิป
