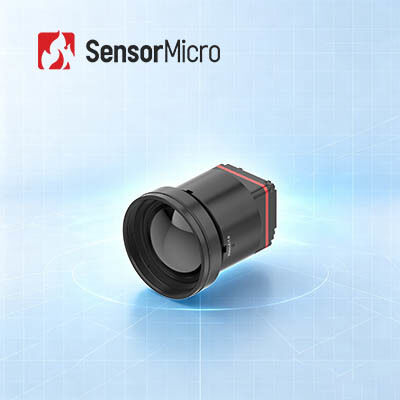

โมดูลการถ่ายภาพความร้อน LWIR ที่ไม่เย็นด้วยความละเอียด 1280x1024 8μm Pixel Pitch และ 30mK NETD สําหรับการตรวจสอบไฟฟ้าไฟฟ้าไฟฟ้า

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280x1024 การใช้พลังงาน 1W
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 8μm
NETD ทั่วไป ≤30mK อัตราเฟรม 25/30เฮิร์ต
เน้น

โมดูลถ่ายภาพความร้อน LWIR ที่ไม่มีการระบายความร้อน

,

โมดูลถ่ายภาพความร้อน UAV Payloads

,

แกนกล้องความร้อนที่ไม่มีการระบายความร้อน 640x512
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน LWIR ที่ไม่มีการระบายความร้อน 1280x1024/8μm สำหรับการตรวจสอบไฟฟ้าโซลาร์เซลล์
ภาพรวมผลิตภัณฑ์
กำลังมองหาแกนกล้องถ่ายภาพความร้อนเมกะพิกเซลอันทรงพลังสำหรับอุปกรณ์ของคุณอยู่ใช่ไหม? พบกับแกนกล้องถ่ายภาพความร้อน iTL1208 เราบีบอัดประสิทธิภาพการระบายความร้อนที่มีความละเอียดสูงขนาด 1280×1024 8μm ลงในโมดูลขนาดกะทัดรัด 22.6×22.6×34.5 มม. ซึ่งมีน้ำหนักเพียง 35.7 กรัมพร้อมเลนส์ 12 มม. โมดูลกล้องอินฟราเรดนี้มี NETD ต่ำเป็นพิเศษที่ 30mK โดยจะจับความแตกต่างของอุณหภูมิที่น้อยที่สุดซึ่งตาเปล่าไม่สามารถตรวจจับได้ เสียบและผสานรวมได้อย่างง่ายดายผ่าน MIPI CSI พร้อมเอาต์พุต RAW และ YUV และการควบคุม I2C/พอร์ตอนุกรมที่เรียบง่าย ไม่ว่าคุณจะสร้างกล้องดับเพลิง เครื่องมือตรวจสอบแบบมือถือ หรืออุปกรณ์เฝ้าระวังแบบเคลื่อนที่ โมดูลถ่ายภาพความร้อน iTL1208 คือโซลูชันการมองเห็นความร้อนน้ำหนักเบาที่สมบูรณ์แบบของคุณ
คุณสมบัติหลัก
  • การออกแบบที่มีน้ำหนักเบามาก
    ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 35.7 กรัม (รวมเลนส์ 12 มม.)
    ท่ามกลางการบูรณาการระดับสูงสุดในระดับเดียวกัน
  • ความไวแสงสูง การตรวจจับที่แม่นยำ
    ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 1280×1024 ให้รายละเอียดที่ดีและภาพที่คมชัด
    NETD ทั่วไป ≤ 30mK ทำให้สามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
  • การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว
    มีตัวเลือกเลนส์สายตาหลายแบบให้เลือกเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
    รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
    เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iTL1208
ตัวบ่งชี้เครื่องตรวจจับ IR วัสดุที่ละเอียดอ่อน: VOx
ความละเอียด: 1280×1024
ขนาดพิกเซล: 8μm
การตอบสนองทางสเปกตรัม: 8μm ~ 14μm
NETD ทั่วไป: ≤30mK
การประมวลผลภาพ อัตราเฟรมดิจิตอล: 25/30Hz
เวลาเริ่มต้น: ≤6s
วิดีโอดิจิทัล: RAW/YUV
อัลกอริธึมรูปภาพ: NUC/3DNR/DNS/DRC/EE
การแสดงภาพ: 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน)
ซอฟต์แวร์พีซี ซอฟต์แวร์พีซี: การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า อินเทอร์เฟซภายนอกมาตรฐาน: 34Pin_Connector อินเทอร์เฟซ: BP04SD-34-0065-R0
อินเทอร์เฟซการสื่อสาร: TTL-232/I2C
อินเทอร์เฟซวิดีโอดิจิตอล: MIPI-CSI
แรงดันไฟฟ้า: 4.5-5.5V
การใช้พลังงานโดยทั่วไป: 1W
เครื่องกล ขนาด (รวมเลนส์):
ด้วยเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ37มม.)
ด้วยเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.)
ด้วยเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ26.6 มม.)
พร้อมเลนส์ 17 มม.: 22.6 มม.×22.6 มม.×35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27มม.)
ด้วยเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.)
ด้วยเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ43.2 มม.)
น้ำหนัก (รวมเลนส์):
85.5±4.5g (พร้อมเลนส์ 5 มม.)
ประมาณ 70.5 ± 3.6 ก. (พร้อมเลนส์ 10 มม.)
ประมาณ 35.7±2g (พร้อมเลนส์ 12 มม.)
ประมาณ 40.7±2.1g (พร้อมเลนส์ 17 มม.)
ประมาณ 71.0±3.6g (พร้อมเลนส์ 25 มม.)
ประมาณ 110 ± 5.5 ก. (พร้อมเลนส์ 35 มม.)
การปรับตัวด้านสิ่งแวดล้อม อุณหภูมิในการทำงาน: -40°C~+70°C
อุณหภูมิการจัดเก็บ: -45 ℃ ~ + 85 ℃
ความชื้น: 5% ~ 95% ไม่ควบแน่น
การสั่นสะเทือน: 5.35 กรัม, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ผลกระทบ: Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง: ROHS2.0/REACH
เลนส์ออฟติคอล ความร้อนโฟกัสคงที่: 5/10/12/17/25/35 มม
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้กันอย่างแพร่หลายในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา ฯลฯ
ข้อดีของเรา
  • ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย
    ความละเอียดอาเรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ต่างๆ ผสมผสานกันมอบความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
  • ประสิทธิภาพที่โดดเด่น
    การสร้างภาพที่ชัดเจน ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
  • บูรณาการง่าย
    ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
คำถามที่พบบ่อย
ข้อดีของการถ่ายภาพความร้อนอินฟราเรดคืออะไร?
  • มองผ่านความมืดมิดทั้งหมด
  • บัตรประจำตัวภายใต้การอำพราง
  • การตรวจจับระยะไกล
  • การตรวจจับการกระจายความร้อน
  • การวัดอุณหภูมิแบบไม่สัมผัส
  • การรับรู้ด้านอาชีพ
  • และอื่นๆ
ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนซึ่งมีชื่อเรียกอีกอย่างว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์สำคัญสำหรับการประเมินกล้องถ่ายภาพความร้อนคลื่นกลาง (MWIR) และคลื่นยาว (LWIR) ซึ่งเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อน เป็นค่าตัวเลขที่แสดงถึงอัตราส่วนสัญญาณต่อเสียงรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK) ยิ่งค่าความไวต่อความร้อนน้อยลง ความไวก็จะยิ่งสูงขึ้นและภาพก็จะชัดเจนยิ่งขึ้น
แพ็คเกจระดับเวเฟอร์ แพ็คเกจเซรามิก และแพ็คเกจโลหะ แตกต่างกันอย่างไร?
ปัจจุบันเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนแบ่งออกเป็นบรรจุภัณฑ์โลหะ บรรจุภัณฑ์เซรามิก และบรรจุภัณฑ์ระดับเวเฟอร์ บรรจุภัณฑ์โลหะเป็นบรรจุภัณฑ์ที่เก่าแก่ที่สุดและดีที่สุดในบรรดารูปแบบบรรจุภัณฑ์หลักสามรูปแบบ บรรจุภัณฑ์ระดับเวเฟอร์เหมาะสำหรับการผลิตจำนวนมาก และบรรจุภัณฑ์เซรามิกได้รับความนิยมมากขึ้นจากตลาดเฉพาะสำหรับผลิตภัณฑ์พลเรือน
