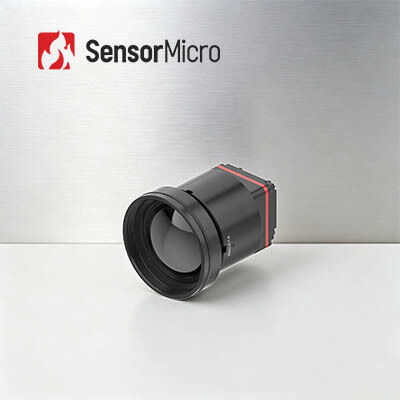

SWaP-C LWIR โมดูลกล้องถ่ายภาพความร้อนความละเอียด 1280x1024 พร้อมระยะพิกเซล 8μm และ NETD ≤30mK สำหรับอุปกรณ์พกพา
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | การใช้พลังงาน | 1W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| NETD ทั่วไป | ≤30mK | อัตราเฟรม | 25/30เฮิร์ต |
| เน้น | โมดูลกล้องความร้อน SWaP-C LWIR,โมดูลกล้องความร้อนโดรน LWIR,กล้องถ่ายภาพความร้อนโดรน Core 12uM |
||
รายละเอียดสินค้า
SWaP-C LWIR โมดูลกล้องถ่ายภาพความร้อน 1280x1024/8μm สำหรับอุปกรณ์พกพา
ภาพรวมผลิตภัณฑ์
โมดูลถ่ายภาพความร้อน iTL1208 เป็นแกนกล้องอินฟราเรดล้านพิกเซลที่ไม่มีการระบายความร้อนเจเนอเรชั่นถัดไป ออกแบบมาเพื่อการใช้งานระบบเคลื่อนที่ที่มี SWaP ต่ำ โดยผสมผสานฮาร์ดแวร์ขนาดเล็กเข้ากับความสามารถในการตรวจจับความร้อนที่มีความแม่นยำสูง
โมดูลกล้องอินฟราเรดนี้มอบประสิทธิภาพการถ่ายภาพระดับพรีเมียมด้วยระยะพิกเซลขนาดเล็ก 8μm ความละเอียด 1280×1024 ล้านพิกเซล และ NETD ทั่วไป ≤30mK สำหรับการตรวจจับความร้อนที่มีความไวสูงเป็นพิเศษ
เหมาะอย่างยิ่งสำหรับการดับเพลิง การวินิจฉัยทางอุตสาหกรรม การเฝ้าระวังกลางแจ้ง และอุปกรณ์ระบายความร้อนแบบพกพา
คุณสมบัติหลัก
- การออกแบบที่มีน้ำหนักเบามาก- ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 35.7 ก. (รวมเลนส์ 12 มม.) ถือเป็นการบูรณาการระดับสูงสุดในระดับเดียวกัน
- ความไวแสงสูง การตรวจจับที่แม่นยำ- ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 1280×1024 ให้รายละเอียดที่ดีและภาพที่คมชัด ด้วย NETD ทั่วไป ≤ 30mK สำหรับการตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยที่เชื่อถือได้
- การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว- ตัวเลือกเลนส์ออพติคอลหลายตัว รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI, เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL1208 |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 1280×1024 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต |
| เวลาเริ่มต้น | ≤6วินาที |
| วิดีโอดิจิทัล | ดิบ/YUV |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 34Pin_ตัวเชื่อมต่ออินเทอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/I2C |
| อินเตอร์เฟซวิดีโอดิจิตอล | MIPI-CSI |
| แรงดันไฟฟ้า | 4.5-5.5V |
| การใช้พลังงานโดยทั่วไป | 1W |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | ด้วยเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ37มม.) ด้วยเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.) ด้วยเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ26.6 มม.) พร้อมเลนส์ 17 มม.: 22.6 มม.×22.6 มม.×35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27มม.) ด้วยเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.) ด้วยเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ43.2 มม.) |
| น้ำหนัก (รวมเลนส์) | 85.5±4.5g (พร้อมเลนส์ 5 มม.) ประมาณ 70.5 ± 3.6 ก. (พร้อมเลนส์ 10 มม.) ประมาณ 35.7±2g (พร้อมเลนส์ 12 มม.) ประมาณ 40.7±2.1g (พร้อมเลนส์ 17 มม.) ประมาณ 71.0±3.6g (พร้อมเลนส์ 25 มม.) ประมาณ 110 ± 5.5 ก. (พร้อมเลนส์ 35 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 5/10/12/17/25/35 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้กันอย่างแพร่หลายในการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
ทีมงานของเรา
- ความเชี่ยวชาญทางเทคนิคเชิงลึก- ประสบการณ์หลายปีในการวิจัย การพัฒนา และการประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด ด้วยความสามารถที่แข็งแกร่งในด้านการออกแบบชิป การผลิตแผ่นเวเฟอร์ การบรรจุและการทดสอบ และการบูรณาการระบบ
- มุ่งเน้นไปที่นวัตกรรมและการนำไปปฏิบัติจริง- มุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน ผลักดันขอบเขตใน NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง
- กลุ่มผลิตภัณฑ์ที่หลากหลาย- ส่วนประกอบการตรวจจับอินฟราเรดที่หลากหลาย รวมถึงโซลูชันทั้งแบบระบายความร้อนและแบบไม่ระบายความร้อนสำหรับอุตสาหกรรมต่างๆ
- การตรวจสอบความน่าเชื่อถือที่เข้มงวด- ระบบการจัดการคุณภาพที่แข็งแกร่งพร้อมขั้นตอนการทดสอบที่หลากหลายตลอดการผลิตเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือในระยะยาว
- การสนับสนุนด้านเทคนิคอย่างมืออาชีพ- ทีมวิศวกรทำงานอย่างใกล้ชิดกับทีม R&D และทีมผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบและปรับปรุงประสิทธิภาพ
คำถามที่พบบ่อย
เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์ เครื่องตรวจจับอินฟราเรด/เซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าเชิงแสงที่ทำปฏิกิริยากับรังสีอินฟราเรดและพลังงานความร้อน แล้วแปลงเป็นสัญญาณไฟฟ้า จากนั้นจึงส่งออกภาพความร้อนที่มองเห็นได้
WLP คืออะไร?
WLP หมายถึงแพ็คเกจระดับเวเฟอร์ เป็นกระบวนการบรรจุสูญญากาศสูงให้เสร็จสมบูรณ์โดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียว เมื่อรวมกับบรรจุภัณฑ์โลหะและบรรจุภัณฑ์เซรามิก ทั้งสองรูปแบบบรรจุภัณฑ์หลัก 3 รูปแบบของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน
ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ IR WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการในการย่อขนาดและต้นทุนต่ำในการใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เทคโนโลยีเซนเซอร์ระดับโลกซึ่งมีความสามารถในการผลิตเชิงปริมาตร กำลังนำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มการใช้งานใหม่ๆ มากขึ้นในตลาดเกิดใหม่
