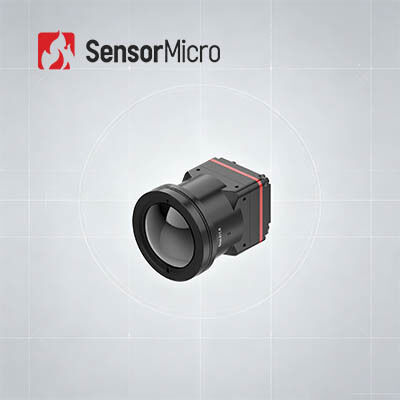

โมดูลกล้องอุณหภูมิที่ไม่เย็นด้วยความละเอียด 1280x1024 8μm Pixel Pitch และ 30mK NETD ApexCore Infrared Detector
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
|---|---|---|---|
| การใช้พลังงาน | 1W | NETD ทั่วไป | ≤30mK |
| อัตราเฟรม | 25/30เฮิร์ต | สนามพิกเซล | 8μm |
| เน้น | โมดูลกล้องความร้อน Drone 12um,โมดูลกล้องความร้อน UAV น้ำหนักเบา,UAV Uncooled Thermal Camera Core |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อน Uncooled 1280x1024/8μm เครื่องตรวจจับอินฟราเรด ApexCore
ภาพรวมผลิตภัณฑ์
พบกับ iTL1208 — แกนกล้องอินฟราเรดเมกะพิกเซลพกพาสะดวกเป็นพิเศษ สร้างขึ้นสำหรับระบบเคลื่อนที่ที่มีข้อจำกัด SWaP ด้วยขนาดเพียง 22.6×22.6×34.5 มม. และ 35.7 ก. (รวมเลนส์ 12 มม.) โมดูลความละเอียดสูง 8μm นี้ทำให้การย่อขนาดขั้นสูงสุดและความไวต่อความร้อนระดับสูงสุดมี NETD ลงไปที่ 30mK ให้ภาพความร้อนระดับ HD ที่คมชัด 1280×1024 โดยมีการเลือกเลนส์ที่ยืดหยุ่น เอาต์พุต MIPI CSI มาตรฐาน การส่งข้อมูล RAW/YUV และการควบคุม I2C/พอร์ตอนุกรมที่เรียบง่าย เหมาะสำหรับอุปกรณ์มือถือ แพลตฟอร์มมือถือ การเฝ้าระวังความปลอดภัย การตรวจสอบทางอุตสาหกรรม และภารกิจกู้ภัย ลดความซับซ้อนในการพัฒนาผลิตภัณฑ์อินฟราเรดของคุณด้วยแกนกล้องถ่ายภาพความร้อนที่พร้อมใช้งานของเรา
คุณสมบัติหลัก
- การออกแบบที่มีน้ำหนักเบามาก- ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 34.5 ก. (รวมเลนส์ 12 มม.) ถือเป็นการบูรณาการระดับสูงสุดในระดับเดียวกัน
- ความไวแสงสูง การตรวจจับที่แม่นยำ- ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 1280×1024 ให้รายละเอียดที่ดีและภาพที่คมชัดด้วย NETD ทั่วไป ≤30mK สำหรับการตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยที่เชื่อถือได้
- การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว- ตัวเลือกเลนส์ออพติคอลหลายตัว, อินเทอร์เฟซเอาต์พุตภาพ MIPI CSI, เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL1208 |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 1280×1024 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต |
| เวลาเริ่มต้น | ≤6วินาที |
| วิดีโอดิจิทัล | ดิบ/YUV |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| อินเทอร์เฟซภายนอกมาตรฐาน | 34Pin_ตัวเชื่อมต่ออินเทอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/I2C |
| อินเตอร์เฟซวิดีโอดิจิตอล | MIPI-CSI |
| แรงดันไฟฟ้า | 4.5-5.5V |
| การใช้พลังงานโดยทั่วไป | 1W |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 5/10/12/17/25/35 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
บริการของเรา
- การปรับแต่งผลิตภัณฑ์:ปรับการกำหนดค่าและปรับอัลกอริธึมให้ตรงตามข้อกำหนดเฉพาะของอุตสาหกรรม
- การสนับสนุนและการฝึกอบรมทางเทคนิคถึงสถานที่:มอบการตั้งค่าระบบและการฝึกอบรมการปฏิบัติงานให้กับลูกค้าหลัก
- นวัตกรรมร่วมสำหรับผลิตภัณฑ์และตลาดใหม่:ร่วมมือกับลูกค้าเพื่อร่วมพัฒนาโซลูชันการประยุกต์ใช้งานอินฟราเรดที่เป็นนวัตกรรมใหม่
คำถามที่พบบ่อย
การถ่ายภาพความร้อนอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทุกชนิดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (-273°C) สามารถแผ่รังสีอินฟราเรดได้ การใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายกับพื้นหลัง จะทำให้คุณได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
เครื่องตรวจจับอินฟราเรดทำงานอย่างไร?
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันให้เป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจึงสร้างภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่าผ่านการขยายสัญญาณและการประมวลผลวิดีโอ
ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนมีอะไรบ้าง
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนทำงานที่อุณหภูมิต่ำ ซึ่งได้มาจากเครื่องตรวจจับ dewar cooler (ddc) มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิได้ละเอียดกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน สามารถตรวจจับ ระบุ และจดจำวัตถุได้ในระยะไกลมากซึ่งอยู่ห่างออกไปมากกว่า 10 กิโลเมตร โครงสร้างของเครื่องตรวจจับที่ระบายความร้อนมีความซับซ้อนมาก ส่งผลให้มีต้นทุนค่อนข้างสูงกว่าเครื่องตรวจจับที่ไม่มีการระบายความร้อน
