HD 1280x1024 ความละเอียด โมดูลการถ่ายภาพทางความร้อน ขนาดพิกเซล 8μm และความรู้สึกทางความร้อน 30mK สําหรับการตรวจจับความแม่นยํา
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
รายละเอียดสินค้า
| NETD ทั่วไป | ≤30mK | การใช้พลังงาน | 1W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | อัตราเฟรม | 25/30เฮิร์ต |
| สนามพิกเซล | 12μm | ปณิธาน | 1280x1024 |
| เน้น | s โมดูลการถ่ายภาพทางความร้อน 640x512,โมดูลการถ่ายภาพความร้อนอุตสาหกรรม 12um,เทอร์โมเกราฟี Lwir กล้องแกน |
||
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน HD 1280x1024/8µm สำหรับการดับเพลิงป่า
ภาพรวมผลิตภัณฑ์

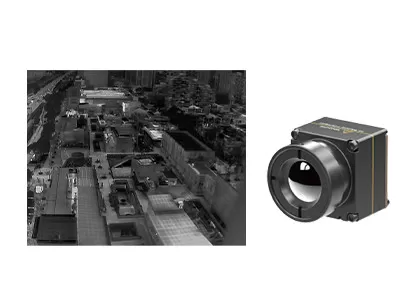

iTL1208 เป็นกล้องอินฟราเรดความละเอียดสูงแบบเมกะพิกเซล 8µm ที่ออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันมือถือที่คำนึงถึง SWaP ด้วยขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนักเพียง 35.7 กรัม พร้อมเลนส์ 12 มม. ให้ภาพความร้อน HD 1280×1024 และความไวความร้อนสูง 30mK ด้วยอินเทอร์เฟซ MIPI CSI, เอาต์พุตคู่ RAW/YUV และการควบคุมแบบอนุกรม/I2C โมดูลที่ผสานรวมได้ง่ายนี้เหมาะอย่างยิ่งสำหรับอุปกรณ์ถ่ายภาพความร้อนแบบพกพา, ระบบรักษาความปลอดภัย, อุตสาหกรรม, การดับเพลิงและกู้ภัย
คุณสมบัติหลัก
ดีไซน์น้ำหนักเบาเป็นพิเศษ
- ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 34.5 กรัม (รวมเลนส์ 12 มม.)
- หนึ่งในระดับการรวมระบบที่สูงที่สุดในระดับเดียวกัน
ความไวสูง, การตรวจจับที่แม่นยำ
- ขนาดพิกเซลเล็กพิเศษ 8µm พร้อมความละเอียด 1280×1024 ให้รายละเอียดที่ละเอียดและภาพที่ชัดเจน
- NETD ทั่วไป ≤ 30mK ช่วยให้ตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
การพัฒนาที่ง่าย, การรวมระบบที่รวดเร็ว
- มีตัวเลือกเลนส์ออปติคัลหลายแบบเพื่อตอบสนองความต้องการของแอปพลิเคชันที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
- เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะผลิตภัณฑ์
| รุ่น | iTL1208 |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับอินฟราเรด | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 1280×1024 |
| ขนาดพิกเซล | 8µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30Hz |
| เวลาเริ่มต้น | ≤6s |
| วิดีโอดิจิทัล | RAW/YUV |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ PC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซคอนเนคเตอร์ 34 พิน: BP04SD-34-0065-R0 |
| อินเทอร์เฟซการสื่อสาร | TTL-232/I2C |
| อินเทอร์เฟซวิดีโอดิจิทัล | MIPI-CSI |
| แรงดันไฟฟ้าอุปทาน | 4.5-5.5V |
| การใช้พลังงานทั่วไป | 1W |
| กลไก | |
| ขนาด (รวมเลนส์) | พร้อมเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.) พร้อมเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.) พร้อมเลนส์ 17 มม.: 22.6 มม. × 22.6 มม. × 35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.) พร้อมเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.) พร้อมเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.) |
| น้ำหนัก (รวมเลนส์) | 85.5±4.5 กรัม (พร้อมเลนส์ 5 มม.) 70.5±3.6 กรัม (พร้อมเลนส์ 10 มม.) 35.7±2 กรัม (พร้อมเลนส์ 12 มม.) 40.7±2.1 กรัม (พร้อมเลนส์ 17 มม.) 71.0±3.6 กรัม (พร้อมเลนส์ 25 มม.) 110±5.5 กรัม (พร้อมเลนส์ 35 มม.) |
| ความสามารถในการปรับตัวกับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃~+70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 5/10/12/17/25/35 มม. |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้ในด้านการดับเพลิงป่า, การบำรุงรักษาไฟฟ้า, การตรวจสอบพลังงานแสงอาทิตย์, การเฝ้าระวังความปลอดภัย, อุปกรณ์สวมใส่, อุปกรณ์พกพา และอื่นๆ
บริการที่ปรับแต่งได้
- การปรับแต่งผลิตภัณฑ์: ปรับการกำหนดค่าและอัลกอริทึมให้เหมาะสมกับความต้องการเฉพาะของอุตสาหกรรม
- การสนับสนุนทางเทคนิคและการฝึกอบรม ณ สถานที่: ให้บริการลูกค้าหลักด้วยการตั้งค่าระบบและการฝึกอบรมการปฏิบัติงานแบบลงมือปฏิบัติจริง
- นวัตกรรมร่วมกันสำหรับผลิตภัณฑ์และตลาดใหม่: ร่วมมือกับลูกค้าเพื่อพัฒนานวัตกรรมโซลูชันแอปพลิเคชันอินฟราเรดร่วมกัน
คำถามที่พบบ่อย
การถ่ายภาพความร้อนคืออะไร?
การถ่ายภาพความร้อนเป็นวิธีการวินิจฉัยแบบใหม่ที่มีประสิทธิภาพและไม่รุกล้ำ โดยอาศัยการตรวจจับอุณหภูมิพื้นผิวของวัตถุ รังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงผลในรูปแบบแผนที่การกระจายอุณหภูมิ
การถ่ายภาพความร้อนสามารถนำไปใช้ทำอะไรได้บ้าง?
การถ่ายภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน, ระบุข้อบกพร่องของโครงสร้าง, ความผิดปกติทางไฟฟ้า, ความผิดปกติทางกล, การเปลี่ยนแปลงทางสรีรวิทยาในคนและสัตว์ และอื่นๆ อีกมากมาย
ข้อดีของการถ่ายภาพความร้อนอินฟราเรดคืออะไร?
สำหรับการทดสอบแบบไม่ทำลาย:
- ทดสอบง่ายและตอบสนองรวดเร็วโดยไม่เกิดความเสียหาย
- ประหยัดค่าใช้จ่าย, เพิ่มประสิทธิภาพการทำงาน, ลดกำลังคนและการเสื่อมสภาพของอุปกรณ์
- มีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์
- ปลอดภัย 100% โดยไม่มีรังสีและไม่เจ็บปวด
- เครื่องมือที่เหมาะสำหรับการคัดกรองสุขภาพเบื้องต้น
