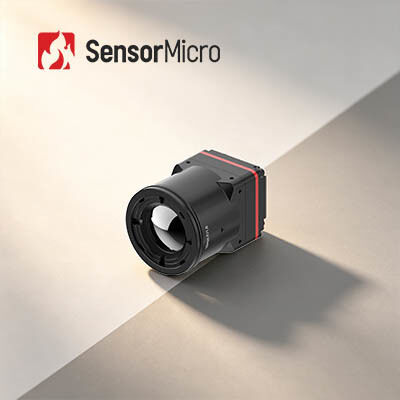

HD 1280x1024 ความละเอียด โมดูลการถ่ายภาพทางความร้อน ขนาดพิกเซล 8μm และความรู้สึกทางความร้อน 30mK สําหรับการตรวจจับความแม่นยํา

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน แอล/C,ที/ที
รายละเอียดสินค้า
NETD ทั่วไป ≤30mK การใช้พลังงาน 1W
ช่วงสเปกตรัม 8~14ไมโครเมตร อัตราเฟรม 25/30เฮิร์ต
สนามพิกเซล 12μm ปณิธาน 1280x1024
เน้น

Drones โมดูลถ่ายภาพความร้อน 640x512

,

โมดูลถ่ายภาพความร้อนอุตสาหกรรม 12uM

,

กล้องถ่ายภาพความร้อน Lwir Core
ฝากข้อความ
รายละเอียดสินค้า
โมดูลภาพความร้อน HD 1280x1024/8μm สําหรับการดับไฟป่า
ภาพรวมสินค้า
iTL1208 เป็นกล้องอินฟราเรดเนอร์ 8μm megapixel ที่มีความบูรณาการสูง และถูกออกแบบมาโดยเฉพาะสําหรับแอปพลิเคชั่นมือถือที่มีความรู้สึกต่อ SWaP โดยมีขนาดคอมแพคต์ 22.6×22.6×34.5mm และน้ําหนักเพียง 35.7g กับเลนส์ 12mm, มันให้ภาพความร้อน 1280 × 1024 HD และความรู้สึกความร้อนสูง 30mK. มีอินเตอร์เฟซ MIPI CSI, การออกแบบ RAW / YUV สองแบบและการควบคุมลําดับ / I2C,โมดูลการบูรณาการที่ง่ายนี้ เหมาะสําหรับมือถือ, อุปกรณ์ถ่ายภาพความร้อนด้านความปลอดภัย, อุตสาหกรรม, การดับเพลิงและการช่วยเหลือ
ลักษณะหลัก
การ ออกแบบ ที่ น้ําหนัก น้อย มาก
  • ขนาดคอมแพคต์ 22.6×22.6×34.5mm และน้ําหนัก 34.5g (รวมเลนส์ 12mm)
  • อยู่ในระดับการบูรณาการที่สูงที่สุดในประเภทของตน
ความรู้สึกสูง การตรวจจับที่แม่นยํา
  • ขนาดพิกเซลขนาดเล็กมาก 8μm ด้วยความละเอียด 1280×1024
  • NETD แบบ ≤ 30mK ทําให้สามารถตรวจสอบความแตกต่างของอุณหภูมิที่ละเอียดได้อย่างน่าเชื่อถือ
การพัฒนาที่เรียบง่าย การบูรณาการอย่างรวดเร็ว
  • ตัวเลือกเลนส์ออปติกส์หลายตัวที่มีให้ตอบสนองความต้องการการใช้งานที่หลากหลาย
  • รองรับ MIPI CSI อินเตอร์เฟซผลิตภาพ
  • การออกข้อมูลภาพ RAW และ YUV พร้อมควบคุมผ่านสายพานลําดับ/I2C
รายละเอียดสินค้า
รุ่น ITL1208
เครื่องตรวจจับ IR ตัวแสดง
วัสดุที่มีความรู้สึก VOx
การแก้ไข 1280 × 1024
ขนาดพิกเซล 8μm
การตอบสนองทางสายสี 8μm ~ 14μm
NETD แบบ ≤ 30mK
การประมวลภาพ
อัตราเฟรมดิจิตอล 25/30Hz
เวลาเริ่มต้น ≤ 6s
วิดีโอดิจิตอล RAW/YUV
อัลกอริทึมภาพ NUC/3DNR/DNS/DRC/EE
การแสดงภาพ 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอร์ติก / สายรุ้ง 1 / สายรุ้ง 2 / สีดําร้อน)
โปรแกรม PC
โปรแกรม PC โมดูลควบคุมและจอวีดีโอ
เครื่องไฟฟ้า
อินเตอร์เฟซภายนอกมาตรฐาน 34Pin_Connector อินเตอร์เฟซ: BP04SD-34-0065-R0
อินเตอร์เฟซการสื่อสาร TTL-232/I2C
อินเตอร์เฟซวีดีโอดิจิตอล MIPI-CSI
โลเตชั่นไฟฟ้า 4.5-5.5V
การบริโภคพลังงานทั่วไป 1W
เครื่องจักรกล
ขนาด (รวมกับเลนส์) ด้วยเลนส์ 5 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 50 มิลลิเมตร (เส้นผ่าตัดภายนอกเลนส์ Φ37 มิลลิเมตร)
ด้วยเลนส์ 10 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 45.3 มิลลิเมตร (เส้น径外镜 Φ33 มิลลิเมตร)
ด้วยเลนส์ 12 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 34.5 มิลลิเมตร (เส้นผันนอกเลนส์ Φ26.6 มิลลิเมตร)
กับเลนส์ขนาด 17 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 35.4 มิลลิเมตร (กระจกภายนอกเลนส์ Φ27 มิลลิเมตร)
ด้วยเลนส์ 25 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 44.2 มิลลิเมตร (กระจกภายนอกเลนส์ Φ33 มิลลิเมตร)
กับเลนส์ 35 มม: 22.6 มม × 22.6 มม × 50.9 มม (เส้นผ่าตัดภายนอกเลนส์ Φ43.2 มม)
น้ําหนัก (รวมเลนส์) 85.5±4.5g (มีเลนส์ขนาด 5 มม.)
70.5±3.6g (มีเลนส์ 10 มม.)
35.7±2g (มีเลนส์ขนาด 12 มม.)
40.7±2.1g (มีเลนส์ขนาด 17 มม.)
71.0±3.6g (มีเลนส์ 25mm)
110±5.5 กรัม (มีเลนส์ 35 มม.)
การปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิการทํางาน -40°C~+70°C
อุณหภูมิในการเก็บ -45°C~+85°C
ความชื้น 5%~95%, ไม่ปรับความหนา
การสั่นสะเทือน 5.35 กรัม, สั่นสะเทือนสุ่ม, 3 แกน
ผลสัมฤทธิ์ คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก X แกน, 3 ครั้ง
การรับรอง RoHS2.0/REACH
เลนส์แสง โฟกัสคงที่ Athermal: 5/10/12/17/25/35mm
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพทางความร้อน iTL1208 สามารถใช้ในสาขาดับไฟป่า การบํารุงรักษาพลังงาน การตรวจสอบไฟฟ้าโฟโตวอลเตีย การติดตามความปลอดภัย อุปกรณ์ที่ใส่ได้ อุปกรณ์ที่พกพาได้ และอื่นๆ อีกมากมาย
บริการที่กําหนดเอง
  • การปรับแต่งสินค้า:ปรับแต่งการตั้งค่าและปรับปรุงอัลการิทึม เพื่อตอบสนองความต้องการเฉพาะของอุตสาหกรรม
  • การสนับสนุนทางเทคนิคและการฝึกอบรมในสถานที่:ให้บริการลูกค้าหลักด้วยการวางระบบมือถือและการฝึกปฏิบัติการ
  • นวัตกรรมร่วมกันสําหรับสินค้าและตลาดใหม่ร่วมมือกับลูกค้าเพื่อร่วมพัฒนาวิธีแก้ไขการใช้งานอินฟราเรดที่นวัตกรรม
คํา ถาม ที่ ถาม บ่อย
เทอร์โมกราฟีอินฟราเรดคืออะไร?
เทอร์โมเกราฟี คือวิธีการวินิจฉัยที่ไม่บุกรุกที่ใหม่และมีประสิทธิภาพ โดยใช้การตรวจสอบอุณหภูมิบนพื้นผิวของวัตถุแสงไฟอินฟราเรด (IR) ที่ออกมาจากวัตถุถูกบันทึกและแสดงออกในรูปแบบแผนที่การกระจายอุณหภูมิ.
การใช้เทอร์โมแกรฟีอินฟราเรดได้อย่างไร
การถ่ายภาพความร้อนด้วยอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน การกําหนดความบกพร่องทางโครงสร้าง ความบกพร่องทางไฟฟ้า ความบกพร่องทางกล การเปลี่ยนแปลงทางกายภาพของมนุษย์และสัตว์ และอื่นๆ อีกมากมาย
ข้อดีของเทอร์โมกราฟีอินฟราเรดคืออะไร?
สําหรับการทดสอบที่ไม่ทําลายล้าง:
  • ง่ายในการทดสอบและตอบสนองอย่างรวดเร็วโดยไม่ต้องเสียหาย
  • ประหยัดค่าใช้จ่าย เพิ่มประสิทธิภาพการทํางาน ลดค่าเสียของแรงงานและอุปกรณ์
สําหรับเทอร์โมกราฟีทางการแพทย์:
  • มีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์
  • ปลอดภัย 100% ไม่มีรังสีและความเจ็บปวด
  • เครื่องมือที่เหมาะสมสําหรับการตรวจวินิจฉัยสุขภาพในช่วงต้น
