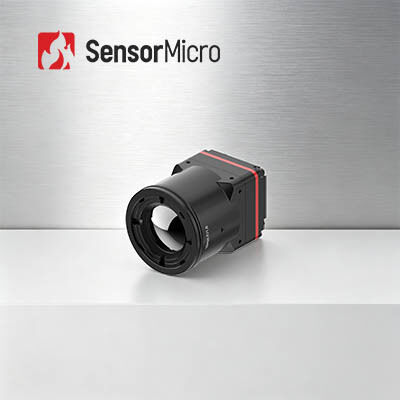

โมดูลกล้องอินฟราเรด LWIR ความละเอียด 1280x1024 Ultra Clear มีความละเอียด 8μm Pixel Pitch และ NETD ≤30mK
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| สนามพิกเซล | 8μm | ปณิธาน | 1280x1024 |
|---|---|---|---|
| การใช้พลังงาน | 1W | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK | อัตราเฟรม | 25/30เฮิร์ต |
| เน้น | LWIR โมดูลกล้องอินฟราเรด 640x512,การถ่ายภาพความร้อนที่คมชัดโมดูลกล้องอินฟราเรด,แกนกล้องความร้อน 12uM Drones |
||
รายละเอียดสินค้า
โมดูลกล้องอินฟราเรด LWIR การถ่ายภาพความร้อนแบบใสเป็นพิเศษ 1280x1024/8μm
ภาพรวมผลิตภัณฑ์
แกนกล้องอินฟราเรด iTL1208 ล้านพิกเซล กำหนดนิยามใหม่ของการเพิ่มประสิทธิภาพ SWaP สำหรับฮาร์ดแวร์การมองเห็นความร้อนสมัยใหม่ การพกพาระดับเฟิร์สคลาส: เพียง 35.7 กรัม (รวมเลนส์ 12 มม.) ด้วยขนาดที่เล็ก 22.6×22.6×34.5 มม. ซึ่งติดอันดับสูงสุดในระดับการรวมกลุ่มกับโมดูลอินฟราเรดเมกะพิกเซลแบบเพียร์ ประสิทธิภาพการตรวจจับชั้นนำ: ขนาดพิกเซลเล็กพิเศษ 8μm มาตรฐานอุตสาหกรรม ความละเอียดเต็ม 1280×1024 ล้านพิกเซล และ NETD ต่ำสุดพิเศษ ≤30mK ตรวจพบความแตกต่างของอุณหภูมิเล็กๆ น้อยๆ ที่กล้องถ่ายภาพความร้อนทั่วไปมองไม่เห็น การปรับใช้ที่ง่ายดาย: ความเข้ากันได้ของเลนส์ที่หลากหลาย, เอาต์พุต MIPI สากล, โหมดข้อมูล RAW/YUV คู่ และโปรโตคอลควบคุมช่องสัญญาณคู่ อัปเกรดอุปกรณ์ระบายความร้อนของคุณด้วย iTL1208 เพื่อประสิทธิภาพที่เหนือกว่าในการเฝ้าระวัง การทดสอบทางอุตสาหกรรม และสถานการณ์การตอบสนองฉุกเฉิน
คุณสมบัติหลัก
- การออกแบบที่มีน้ำหนักเบามาก
- ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 34.5 กรัม (รวมเลนส์ 12 มม.)
- ท่ามกลางการบูรณาการระดับสูงสุดในระดับเดียวกัน
- ความไวแสงสูง การตรวจจับที่แม่นยำ
- ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 1280 × 1024 ให้รายละเอียดที่ดีและภาพที่คมชัด
- NETD ทั่วไป ≤ 30mK ทำให้สามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
- การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว
- มีตัวเลือกเลนส์สายตาหลายแบบให้เลือกเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
- เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL1208 |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 1280×1024 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต |
| เวลาเริ่มต้น | ≤6วินาที |
| วิดีโอดิจิทัล | ดิบ/YUV |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | |
| ซอฟต์แวร์พีซี | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 34Pin_ตัวเชื่อมต่ออินเทอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/I2C |
| อินเตอร์เฟซวิดีโอดิจิตอล | MIPI-CSI |
| แรงดันไฟฟ้า | 4.5-5.5V |
| การใช้พลังงานโดยทั่วไป | 1W |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | ด้วยเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ37มม.) ด้วยเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.) พร้อมเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์Φ26.6มม.) พร้อมเลนส์ 17 มม.: 22.6 มม.×22.6 มม.×35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27มม.) ด้วยเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.) ด้วยเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ43.2 มม.) |
| น้ำหนัก (รวมเลนส์) | ประมาณ 85.5±4.5 ก. (พร้อมเลนส์ 5 มม.) ประมาณ 70.5 ± 3.6 ก. (พร้อมเลนส์ 10 มม.) ประมาณ 35.7±2g (พร้อมเลนส์ 12 มม.) ประมาณ 40.7±2.1g (พร้อมเลนส์ 17 มม.) ประมาณ 71.0±3.6g (พร้อมเลนส์ 25 มม.) ประมาณ 110 ± 5.5 ก. (พร้อมเลนส์ 35 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 5/10/12/17/25/35 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา ฯลฯ
บริการที่ได้มาตรฐาน
- เอกสารครบถ้วน:คู่มือผลิตภัณฑ์ คู่มือการตั้งค่า และการอ้างอิงการเลือก เริ่มต้นโดยไม่ต้องคาดเดา
- ความช่วยเหลือด้านการพัฒนาและการทดสอบ:ตัวอย่างการทดสอบแบบรวม การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์ทำได้ง่าย
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง:SDK, API, อัลกอริธึม และเครื่องมือแก้ไขข้อบกพร่องสำหรับการบูรณาการเชิงลึก
- การสนับสนุนทางเทคนิคระยะไกล:การสนับสนุนตลอด 24 ชั่วโมงทุกวัน - ตอบสนองรวดเร็วและแก้ไขปัญหาสำคัญได้อย่างทันท่วงที
- การรับประกัน:ชิ้นส่วนดั้งเดิมและการยึดมั่นในกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
1. จะเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสมได้อย่างไร?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาเช่นกัน หากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 384x288 หากคุณต้องการภาพที่ชัดเจนมากเพื่อวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. จะเลือกสีหลอกที่เหมาะสมสำหรับการถ่ายภาพความร้อนได้อย่างไร?
- สีเทาขาวเหมาะสำหรับเป้าหมายที่มีอุณหภูมิต่างกันเล็กน้อย
- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องพบจุดปัญหามากกว่า
- สีแดงเหล็กเป็นสีมาตรฐานของอุตสาหกรรมไฟฟ้า
หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย
3. จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?
- เลนส์มาตรฐานสามารถบรรลุเป้าปกติโดยมีระยะห่างที่เหมาะสม
- สำหรับเลนส์เทเลโฟโต้ เหมาะกับชิ้นงานที่ค่อนข้างเล็กและต้องมองจากระยะไกล
- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า
- เลนส์มาโคร ใช้สำหรับมองเห็นชิ้นงานที่มีขนาดเล็กมากในระยะใกล้ เช่น วงจรชิป
