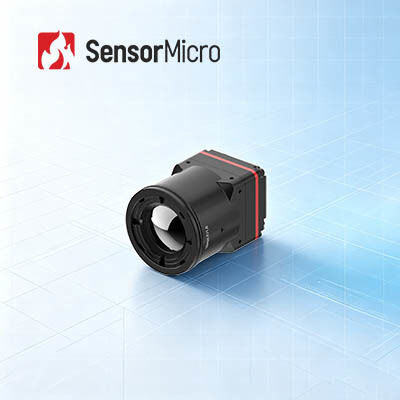

โมดูลความร้อน LWIR ที่ไม่เย็นด้วยความละเอียด 1280x1024 และ 8μm Pixel Pitch VOx Microbolometer

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution and 8μm Pixel Pitch VOx Microbolometer
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
การใช้พลังงาน 1W ช่วงสเปกตรัม 8~14ไมโครเมตร
สนามพิกเซล 8μm NETD ทั่วไป ≤30mK
ปณิธาน 1280x1024 อัตราเฟรม 25/30เฮิร์ต
เน้น

s โมดูลความร้อน LWIR ที่ไม่เย็น

,

VOx Microbolometer LWIR โมดูลความร้อน

,

LWIR หัวกล้องความร้อน 12um
ฝากข้อความ
รายละเอียดสินค้า
โมดูล LWIR แบบไม่ระบายความร้อน พร้อมไมโครโบลอมิเตอร์ VOx ความละเอียด 1280x1024/8µm
ภาพรวมผลิตภัณฑ์

iTL1208 เป็นกล้องอินฟราเรดเมกะพิกเซลแบบปลั๊กแอนด์เพลย์ที่ออกแบบมาเพื่อลดวงจรการวิจัยและพัฒนาและความยากในการรวมระบบ เหมาะสำหรับการพัฒนาแบบฝังที่รวดเร็ว โมดูลขนาดเล็กพิเศษนี้ (22.6×22.6×34.5 มม., 35.7 กรัม พร้อมเลนส์ 12 มม.) ใช้ตัวตรวจจับอินฟราเรดความละเอียดสูง 8µm 1280×1024 และรักษา NETD ต่ำที่ 30mK เพื่อให้ได้ผลลัพธ์คุณภาพสูงที่เสถียร

เราทำให้ขั้นตอนการรวมระบบทั้งหมดง่ายขึ้น: มีตัวเลือกเลนส์ออปติคัลที่สามารถเปลี่ยนได้หลายแบบเพื่อให้เหมาะกับความต้องการมุมมองภาคสนามที่แตกต่างกัน อินเทอร์เฟซ MIPI CSI กระแสหลักรับประกันการส่งวิดีโอความเร็วสูง รองรับทั้งข้อมูลความร้อน RAW ดั้งเดิมและข้อมูลที่เข้ารหัส YUV สำหรับการพัฒนาอัลกอริทึมรอง ผู้ใช้สามารถกำหนดค่าพารามิเตอร์กล้องทั้งหมดได้อย่างสะดวกผ่านพอร์ตอนุกรมมาตรฐานหรือการควบคุมบัส I2C เป็นแกนความร้อนที่คุ้มค่าที่สุดสำหรับทีมวิศวกรที่พัฒนาผลิตภัณฑ์ถ่ายภาพความร้อนแบบพกพาและอุปกรณ์เคลื่อนที่

คุณสมบัติหลัก
ดีไซน์น้ำหนักเบาเป็นพิเศษ
  • ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 34.5 กรัม (รวมเลนส์ 12 มม.)
  • ระดับการรวมระบบสูงสุดในระดับเดียวกัน
ความไวสูง การตรวจจับที่แม่นยำ
  • ขนาดพิกเซลเล็กพิเศษ 8µm พร้อมความละเอียด 1280 × 1024 ให้รายละเอียดที่ละเอียดและภาพที่ชัดเจน
  • NETD ทั่วไป ≤ 30mK ช่วยให้ตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
การพัฒนาที่ง่ายขึ้น การรวมระบบที่รวดเร็ว
  • มีตัวเลือกเลนส์ออปติคัลหลายแบบเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
  • รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
  • เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น iTL1208
ตัวบ่งชี้ตัวตรวจจับ IR วัสดุไวแสง: VOx
ความละเอียด: 1280×1024
ขนาดพิกเซล: 8µm
การตอบสนองสเปกตรัม: 8µm ~ 14µm
NETD ทั่วไป: ≤30mK
การประมวลผลภาพ อัตราเฟรมดิจิทัล: 25/30Hz
เวลาเริ่มต้น: ≤6 วินาที
วิดีโอดิจิทัล: RAW/YUV
อัลกอริทึมภาพ: NUC/3DNR/DNS/DRC/EE
การแสดงผลภาพ 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
ซอฟต์แวร์ PC ซอฟต์แวร์ PC: การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า อินเทอร์เฟซภายนอกมาตรฐาน: ขั้วต่อ 34 พิน อินเทอร์เฟซ: BP04SD-34-0065-R0
อินเทอร์เฟซการสื่อสาร: TTL-232/I2C
อินเทอร์เฟซวิดีโอดิจิทัล: MIPI-CSI
แรงดันไฟฟ้า: 4.5-5.5V
การใช้พลังงานทั่วไป 1W
ขนาดเชิงกล (รวมเลนส์) พร้อมเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.)
พร้อมเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
พร้อมเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.)
พร้อมเลนส์ 17 มม.: 22.6 มม. × 22.6 มม. × 35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.)
พร้อมเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
พร้อมเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.)
น้ำหนักเชิงกล (รวมเลนส์) 85.5±4.5 กรัม (พร้อมเลนส์ 5 มม.)
70.5±3.6 กรัม (พร้อมเลนส์ 10 มม.)
35.7±2 กรัม (พร้อมเลนส์ 12 มม.)
40.7±2.1 กรัม (พร้อมเลนส์ 17 มม.)
71.0±3.6 กรัม (พร้อมเลนส์ 25 มม.)
110±5.5 กรัม (พร้อมเลนส์ 35 มม.)
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม อุณหภูมิในการทำงาน: -40℃~+70℃
อุณหภูมิในการจัดเก็บ: -45℃~+85℃
ความชื้น: 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน: 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก: คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง ROHS2.0/REACH
เลนส์ออปติคัล โฟกัสคงที่แบบ Athermal: 5/10/12/17/25/35 มม.
การใช้งานในอุตสาหกรรม

โมดูลถ่ายภาพความร้อน iTL1208 สามารถใช้ในด้านการดับเพลิงป่า, การบำรุงรักษาไฟฟ้า, การตรวจสอบเซลล์แสงอาทิตย์, การเฝ้าระวังความปลอดภัย, อุปกรณ์สวมใส่, อุปกรณ์พกพา ฯลฯ

บริการที่เป็นมาตรฐาน
  • เอกสารที่สมบูรณ์: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า และข้อมูลอ้างอิงการเลือก เริ่มต้นได้โดยไม่ต้องคาดเดา
  • ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบแบบรวมตัวอย่าง, การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์ทำได้ง่าย
  • ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก
  • การสนับสนุนทางเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน - การตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
  • การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
ตัวตรวจจับอินฟราเรด/แกนกล้องความร้อนสามารถใช้ในอุตสาหกรรมใดได้บ้าง?
ตัวตรวจจับอินฟราเรด/แกนกล้องความร้อนของ SensorMicro ถูกนำไปใช้อย่างแพร่หลายในหลายอุตสาหกรรม เช่น:
  • เทอร์โมกราฟี: การบำรุงรักษาไฟฟ้า, วิชันซิสเต็ม, HVAC อาคาร, ปิโตรเคมีโลหะ, การบำรุงรักษาเชิงคาดการณ์, การป้องกันโรคระบาด
  • ความปลอดภัยและการเฝ้าระวัง: เมืองปลอดภัย, การเฝ้าระวังโครงสร้างพื้นฐาน, ความปลอดภัยชายแดน, การลาดตระเวนทางทะเล, ความปลอดภัยในเหมือง
  • การดับเพลิงและการกู้ภัย: การป้องกันไฟป่า, การป้องกันอัคคีภัย, การค้นหาและกู้ภัย
  • การมองเห็นส่วนบุคคล: กิจกรรมกลางแจ้ง, การสังเกตสัตว์, การลาดตระเวนบังคับใช้กฎหมาย
  • ADAS: การขับขี่อัตโนมัติ, ระบบช่วยขับขี่ขั้นสูง, ยานพาหนะพิเศษ
  • AIoT: บ้านอัจฉริยะ, ฮาร์ดแวร์อัจฉริยะ, การดูแลอัจฉริยะ, หุ่นยนต์
  • อื่นๆ: ระบบการมองเห็นการบินที่ได้รับการปรับปรุง, การตรวจจับก๊าซ, การเกษตรและปศุสัตว์, การวิจัยทางวิทยาศาสตร์
