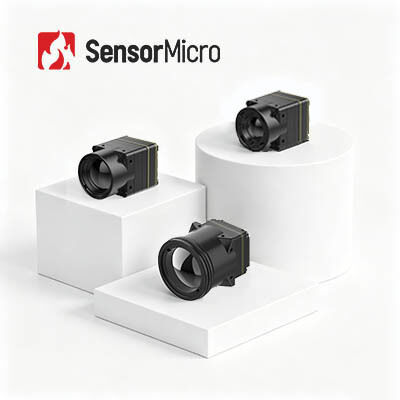

โมดูลกล้องความร้อนขนาดเล็กที่ไม่เย็นด้วยความละเอียด 640x512 ความละเอียด 8μm Pixel Pitch และความรู้สึก NETD ≤30mK
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL608 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | การใช้พลังงาน | 0.4W |
|---|---|---|---|
| อัตราเฟรม | 30/50เฮิร์ต | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK | สนามพิกเซล | 8μm |
| เน้น | โมดูลกล้องความร้อนที่ไม่มีการระบายความร้อนโดยทั่วไป,โมดูลกล้องความร้อนที่ไม่มีการระบายความร้อนของโดรน,กล้องถ่ายภาพความร้อนโดรน 640x512 |
||
รายละเอียดสินค้า
โมดูลกล้องความร้อนที่ไม่เย็นขนาดเล็ก 640x512/8μm NETD 30mk
ภาพรวมสินค้า
ขนาดเล็ก แต่มีประสิทธิภาพสูง พบกับแกนกล้องความร้อนขนาดเล็ก iTL608 โมดูลการถ่ายภาพความร้อนขนาดใหญ่ขนาดใหญ่นี้มีน้ําหนักเพียง 6.7 กรัมมีมิติที่คอมแพคต์มากและการบูรณาการระดับสูงสุดสําหรับการฝังอุปกรณ์พกพาใส่ตัวตรวจจับ VOxมืออาชีพ ความละเอียดชัดเจน 640 × 512 และความรู้สึกสูงสุด ≤30mK มันพบความแตกต่างของอุณหภูมิที่ละเอียดไม่เห็นด้วยตาเปล่า เพลิดเพลินกับการเริ่มต้นเร็ว 6sอัตราการถ่ายภาพแบบสองเฟรมที่เรียบร้อย, และการปรับปรุงภาพ NUC & 3DNR ที่ฉลาดเพื่อภาพทางความร้อนที่ไม่มีความผิดพลาดเครื่องถ่ายภาพความร้อนมือถือที่เหมาะสมอย่างสมบูรณ์, การติดตามความปลอดภัย และการใช้งานสายตากลางคืนตลอดวัน
ลักษณะหลัก
การ ออกแบบ ที่ น้ําหนัก น้อย มาก
- ขนาดคอมแพคต์ 13 × 13 × 18.3 mm และน้ําหนัก 6.7 ± 1.5 g (รวมกับเลนส์ 6 mm)
- อยู่ในระดับการบูรณาการที่สูงที่สุดในประเภทของตน
ความรู้สึกสูง การตรวจจับที่แม่นยํา
- ขนาดพิกเซลขนาดเล็กมาก 8μm ด้วยความละเอียด 640 × 512
- NETD แบบ ≤ 30mK ทําให้สามารถตรวจสอบความแตกต่างของอุณหภูมิที่ละเอียดได้อย่างน่าเชื่อถือ
การพัฒนาที่เรียบง่าย การบูรณาการอย่างรวดเร็ว
- ตัวเลือกเลนส์ออปติกส์หลายตัวที่มีให้ตอบสนองความต้องการการใช้งานที่หลากหลาย
- รองรับอินเตอร์เฟซผลิตภาพหลายตัว รวมถึง MIPI / USB 2.0 / BT656
- การออกข้อมูลภาพ RAW และ YUV พร้อมควบคุมผ่านสายพานลําดับ/I2C
รายละเอียดสินค้า
| รุ่น | ITL608 |
|---|---|
| เครื่องตรวจจับ IR ตัวแสดง | |
| วัสดุที่มีความรู้สึก | VOx |
| การแก้ไข | 640 × 512 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสายสี | 8μm ~ 14μm |
| NETD แบบ | ≤ 30mK |
| การประมวลภาพ | |
| อัตราเฟรมดิจิตอล | 30/50Hz |
| เวลาเริ่มต้น | ≤ 6s |
| วิดีโอดิจิตอล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอร์ติก / สายรุ้ง 1 / สายรุ้ง 2 / สีดําร้อน) |
| โปรแกรม PC | |
| โปรแกรม | โมดูลควบคุมและจอวีดีโอ |
| เครื่องไฟฟ้า | |
| อินเตอร์เฟซภายนอกมาตรฐาน | 34Pin_Connector อินเตอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0/I2C |
| อินเตอร์เฟซวีดีโอดิจิตอล | MIPI / USB2.0 / BT656 |
| โลเตชั่นไฟฟ้า | 4-5.5V |
| การบริโภคพลังงานทั่วไป | 0.4W |
| เครื่องจักรกล | |
| ขนาด (รวมกับเลนส์) | กับเลนส์ 6 มิลลิเมตร: 13 × 13 × 18.3 มิลลิเมตร (เส้นผ่าตัดภายนอกเลนส์ Φ12.3 มิลลิเมตร) กับเลนส์ขนาด 8.7 มิลลิเมตร: 13 × 13 × 19.8 มิลลิเมตร (กระจกภายนอกของเลนส์ Φ15.6 มิลลิเมตร) กับเลนส์ 16.7 มิลลิเมตร: 13 × 13 × 27.9 มิลลิเมตร (เส้นผ่าตัดภายนอกของเลนส์ Φ22.2 มิลลิเมตร) ด้วยเลนส์ 30 มม: 13 × 13 × 39 มม (เส้นผ่าตัดภายนอกเลนส์ Φ36 มม) |
| น้ําหนัก (รวมเลนส์) | 6.7±1.5g (6mm เลนส์) 7.5±1.5g (เลนส์ 8.7 มม.) 17±1.5g (16.7mm เลนส์) 42.7±1.5g (30mm เลนส์) |
| การปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -40°C~+70°C |
| อุณหภูมิในการเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ปรับความหนา |
| การสั่นสะเทือน | 5.35 กรัม, สั่นสะเทือนสุ่ม, 3 แกน |
| ผลสัมฤทธิ์ | คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก X แกน, 3 ครั้ง |
| การรับรอง | RoHS2.0/REACH |
| เลนส์แสง | โฟกัสคงที่: 6/8.7/16.7/30mm |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพทางความร้อน iTL608 สามารถใช้ในสาขาดับไฟป่า การบํารุงรักษาพลังงาน การตรวจสอบไฟฟ้าโฟโตวอลเตย์ การติดตามความปลอดภัย อุปกรณ์ที่ใส่ได้ อุปกรณ์ที่พกพาได้ เป็นต้น
โซลูชั่นการถ่ายภาพความร้อนแบบเดียว
- ความรู้สึกสูงและการทํางานที่ดี
- เทคโนโลยีชั้นนําของโลกในอุตสาหกรรมอินฟราเรด
- เครื่องตรวจจับอินฟราเรดหลากหลาย
- ทั้งตัวตรวจจับ IR ที่ไม่เย็นและที่เย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตปริมาณเพื่อให้การจัดส่งเร็ว
- สายการผลิตสามสายที่มีศักยภาพการผลิตรายปีสูงสุดถึงล้านตัวตรวจจับ
คํา ถาม ที่ ถาม บ่อย
1คุณปิดภาพความร้อนได้มั้ย?
ในกรณีส่วนใหญ่ คุณไม่สามารถ แต่รังสีอินฟราเรดไม่สามารถเจาะเข้าไปในผนัง และกระจกยังสามารถยับยั้ง IRคุณสามารถซ่อนหลังกระจกหรือผนัง เพื่อปิดภาพความร้อน.
2สีลวง - ลาวา
ในสีปลอมของลาวา สีขาวแสดงอุณหภูมิสูง และสีแดงเข้มแสดงอุณหภูมิต่ํามันตรงกับการมองเห็นของมนุษย์มากกว่า.
3ระยะ DRI คืออะไร?
มันคือวิธีการวัดระยะทางที่ตัวตรวจจับอินฟราเรดสามารถผลิตภาพของเป้าหมายเฉพาะ และสามารถแบ่งออกเป็น ระยะตรวจจับ ระยะการจําแนก ระยะการระบุ
D (การตรวจจับ): ความสามารถในการแยกแยกวัตถุจากพื้นหลัง
R (Recognition): ความสามารถในการจัดหมวดหมู่ของวัตถุ (สัตว์, มนุษย์, ยานพาหนะ, เรือ...)
I (การระบุตัวตน): ความสามารถในการอธิบายวัตถุอย่างละเอียด (ชายที่มีหมวก, กวาง, จีป...)
ตามเกณฑ์ของจอห์นสัน เมื่อความน่าจะเป็นของรายละเอียดเป้าหมายที่เห็นได้จากระยะ DRI คือ 50% คู่เส้นจํานวนขั้นต่ําของเป้าหมายคือ 1:3:6 (หรือ 1:4: 8) และจํานวนพิกเซลขั้นต่ําที่สอดคล้องคือ 2:612 (หรือ 2:816.)
สมมุติว่ากว้างเป้าหมายคือ H, ความยาวแกนไฟคือ f, ขนาดพิกเซลคือ d, และจํานวนคู่เส้นคือ n, แล้วระยะทางการมอง L = H × f / ((2n × d)
