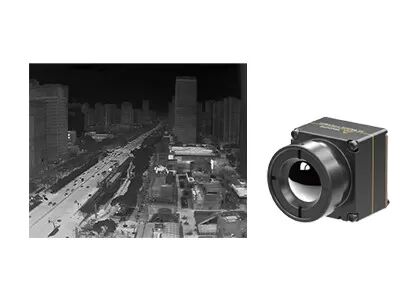

โมดูลกล้องอุณหภูมิแบบไม่เย็น 640x512 30Hz NETD 40mk สําหรับ Drones

โมดูลกล้องถ่ายภาพความร้อน 640x512 12μm แบบไม่ระบายความร้อนสำหรับโดรน NETD ทั่วไป ≤40mk


แกนกลางกล้องอินฟราเรด iTL612R ผสานรวมตัวตรวจจับความร้อนอินฟราเรดแบบแพ็คเกจเวเฟอร์เลเวล (WLP) ขนาด 640x512 / 12μm เป็นโมดูลถ่ายภาพความร้อนแบบไม่ระบายความร้อน LWIR สำหรับโดรนที่มีช่วงคลื่นความถี่ตั้งแต่ 8 ถึง 14μm

โมดูลกล้องถ่ายภาพความร้อน iTL612 มีภาพที่คมชัดและคมชัด ขนาดกะทัดรัด และต้นทุนต่ำ มุ่งเน้นไปที่ SWaP ที่ปรับให้เหมาะสมอย่างเต็มที่ โมดูลความร้อนแบบไม่ระบายความร้อน iTL612R มอบโซลูชันที่เชื่อถือได้สำหรับการรวมระบบอินฟราเรดที่มีพื้นที่จำกัด โครงสร้างที่กะทัดรัดได้มาถึงระดับสูงสุดของโมดูลที่มีข้อกำหนดเดียวกัน นอกจากนี้ยังมีฟังก์ชันเทอร์โมกราฟิกเสริมพร้อมช่วงการวัดตั้งแต่ -20℃~550 ℃ สำหรับการวัดอุณหภูมิทางอุตสาหกรรม

โมดูลความร้อน iTL612 ได้รับการพัฒนาเป็นพิเศษสำหรับงานด้านการบำรุงรักษาเชิงพยากรณ์ การตรวจสอบเซลล์แสงอาทิตย์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาทุกข์และกู้ภัย การป้องกันไฟป่าในป่า ความปลอดภัยในเมือง ฯลฯ



การออกแบบที่กะทัดรัดและน้ำหนักเบา
• ขนาด: 21mm×22.3mm×27.3mm (พร้อมเลนส์ 9.1 มม.)
• น้ำหนัก: 20.8g±1.5g (พร้อมเลนส์ 9.1 มม.)
• ใช้พลังงานต่ำเพียง 0.7W

ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ
• อัลกอริธึมประมวลผลภาพใหม่: NUC/3DNR/DNS/DRC/EE
• รองรับ Windows/Linux/ARM SDK
• รองรับการวัดอุณหภูมิแบบภูมิภาค จุด และไอโซเทอร์ม

อินเทอร์เฟซต่างๆ เพื่อการรวมที่ง่ายดาย
• อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม



โมดูลถ่ายภาพความร้อน iTL612/R สามารถรวมเข้ากับเพย์โหลด UAV และอุปกรณ์สวมใส่ได้ ซึ่งใช้กันอย่างแพร่หลายในสาขา การบำรุงรักษาเชิงพยากรณ์ การตรวจสอบเซลล์แสงอาทิตย์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาทุกข์และกู้ภัย การป้องกันไฟป่าในป่า ความปลอดภัยในเมือง ฯลฯ.



ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม

เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด

มีตัวตรวจจับอินฟราเรดหลากหลาย

มีทั้งตัวตรวจจับ lR แบบไม่ระบายความร้อนและแบบระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน

การผลิตจำนวนมากเพื่อรับประกันการส่งมอบที่รวดเร็ว

สายการผลิตสามสายพร้อมความสามารถในการผลิตต่อปีสูงถึงหลายล้านเครื่องตรวจจับ


1. คุณสามารถปิดกั้นการถ่ายภาพความร้อนได้หรือไม่
ในกรณีส่วนใหญ่ คุณไม่สามารถทำได้ แต่อินฟราเรดไม่สามารถทะลุผ่านผนังได้ และกระจกก็สามารถปิดกั้น IR ได้เช่นกัน ดังนั้น หากคุณไม่ต้องการถูกตรวจจับ คุณสามารถซ่อนตัวอยู่หลังกระจกหรือผนังเพื่อปิดกั้นการถ่ายภาพความร้อน

2. Pseudo Color - Lava
ในสีเท็จ Lava สีขาวแสดงถึงอุณหภูมิสูง และสีแดงเข้มแสดงถึงอุณหภูมิต่ำ จานสีทั้งหมดใช้สีอบอุ่น สำหรับเป้าหมายที่มีอุณหภูมิสูงมาก จะสอดคล้องกับการรับชมด้วยสายตามนุษย์มากกว่า

3. ช่วง DRI คืออะไร
เป็นวิธีการวัดระยะทางที่ตัวตรวจจับอินฟราเรดสามารถสร้างภาพของเป้าหมายเฉพาะได้ และสามารถแบ่งออกเป็นช่วงการตรวจจับ ช่วงการรับรู้ ช่วงการระบุ
D (การตรวจจับ): ความสามารถในการแยกแยะวัตถุออกจากพื้นหลัง
R (การรับรู้): ความสามารถในการจัดประเภทคลาสของวัตถุ (สัตว์ มนุษย์ ยานพาหนะ เรือ …)
I (การระบุ): ความสามารถในการอธิบายวัตถุโดยละเอียด (ชายคนหนึ่งสวมหมวก กวาง รถจี๊ป …)
ตามเกณฑ์ของ Johnson เมื่อความน่าจะเป็นของรายละเอียดเป้าหมายที่มองเห็นได้ในระยะ DRI คือ 50% จำนวนคู่บรรทัดขั้นต่ำของเป้าหมายคือ 1:3:6 (หรือ 1:4:8) และจำนวนพิกเซลขั้นต่ำที่สอดคล้องกันคือ 2:6:12 (หรือ 2:8:16)
สมมติว่าเส้นผ่านศูนย์กลางของเป้าหมายคือ H, ความยาวโฟกัสคือ f, ขนาดพิกเซลคือ d และจำนวนคู่บรรทัดคือ n จากนั้นระยะการมองเห็น L=H×f/(2n×d)
