256x192 LWIR โมดูลกล้องความร้อน Core Uncooled 12μM สำหรับ Thermography
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 256x192 | การใช้พลังงาน | 70mW |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | Pixel Pitch | 12μm |
NETD | ≤45mK | อัตราเฟรม | 1 ~ 30Hz (ปรับแต่งได้) |
แสงสูง | แกนโมดูลกล้องความร้อน 256x192,แกนโมดูลกล้องความร้อน LWIR,แกนกล้องความร้อนที่ไม่มีการระบายความร้อน 12uM |

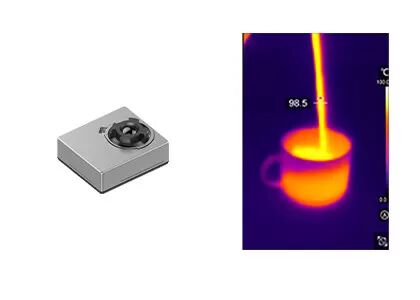

256x192 12μM โมดูลกล้องความร้อน Core Uncooled LWIR สำหรับ Thermography
โมดูลภาพ IR แบบไม่ระบายความร้อน TIMO256 หรือที่เรียกว่าโมดูลความร้อนที่ไม่มีการระบายความร้อนนั้นมีความสามารถทางรังสีและมีฟังก์ชั่นการวัดอุณหภูมิแบบไม่สัมผัสอินฟราเรดประกอบด้วยเครื่องตรวจจับอินฟราเรดขนาดเล็กพิเศษ 256x192 / 12μm wafer level package (WLP) ที่จับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง 14μm
ด้วยเทคโนโลยี WLP โมดูลเซ็นเซอร์กล้อง TIMO256 IR จึงมีโครงสร้างแบบซูเปอร์ไมโครและน้ำหนักเบา ในขณะเดียวกันก็ให้ความไวแสงที่มากขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เหมาะสม ทำให้ลูกค้าสามารถเลือกประเภทที่เหมาะสมที่สุดได้ตามความต้องการของตนเอง
ในฐานะผู้นำด้านเครื่องตรวจจับ IR แบบไม่ระบายความร้อนและผู้จัดจำหน่ายโมดูลเซ็นเซอร์ความร้อน Global Sensor Technology (GST) ได้มอบโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดที่ครบถ้วนและเสถียรแก่ลูกค้าง่ายกว่าสำหรับโมดูลกล้องถ่ายภาพความร้อนที่พัฒนาโดย GST ที่จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลมากขึ้นและช่วยลดต้นทุนให้กับลูกค้าได้อย่างมาก
- แอปพลิเคชั่น SWaP-C ที่ปรับให้เหมาะสมอย่างเต็มที่
- เหมาะสำหรับผลิตภัณฑ์อินฟราเรดต่างๆ
- แอพพลิเคชั่นถ่ายภาพความร้อนที่หลากหลาย
- การใช้พลังงานต่ำ
แบบอย่าง | TIMO-256 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 256x192 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | ≤45mK |
ประเภทเลนส์ | WLO |
โหมดโฟกัส | ซูมคงที่ |
HFOV | 53°±1° |
ความชัดลึก | 10cm ถึง อินฟินิตี้ |
อัตราเฟรม | 1 ~ 30Hz (ปรับแต่งได้) |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิ | -20 °C ~ +120 °C (ปรับแต่งได้) |
ความแม่นยำของอุณหภูมิ | ปรับแต่งได้ (ตรงตามข้อกำหนดของ Body หรือ Industrial Thermography) |
อินเทอร์เฟซ/การควบคุม | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
อินเตอร์เฟซ | อินเทอร์เฟซดิจิตอล |
การใช้พลังงาน | 70mW |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 15x13x6.83 (ข้อมูลจำเพาะจะเหนือกว่า) |
อุณหภูมิในการทำงาน | -20 °C ~ +60°C |
อุณหภูมิในการจัดเก็บ | -40°C ~ +85°C |
โมดูลถ่ายภาพความร้อน TIMO256 ใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น Thermography, Intelligent Hardware, Smart Building, Smart Home, AIoT เป็นต้น
1.Pseudo Color คืออะไร?
สีหลอกหรือที่เรียกว่าสีปลอม การกระจายความร้อนของวัตถุสามารถเปลี่ยนเป็นภาพที่มองเห็นได้โดยใช้ระบบถ่ายภาพความร้อนอินฟราเรดและแสดงบนจอภาพในระดับสีเทาหรือสีหลอกจึงสามารถหาค่าการกระจายอุณหภูมิของวัตถุได้เพื่อให้ผู้คนวิเคราะห์ภาพความร้อนได้ง่ายขึ้นด้วยสายตา โดยจะแสดงโดยใช้สีปลอมที่แสดงถึงความแตกต่างของอุณหภูมิ
2. โมดูลภาพความร้อน GST สามารถเสนอสีหลอกได้กี่สี?
- สีขาวร้อน
- ลาวา
- ธนูเหล็ก
- เตารีดร้อน
- ทางการแพทย์
- อาร์กติก
- เรนโบว์1
- เรนโบว์2
- เรดฮอท
- สีขาวร้อน
