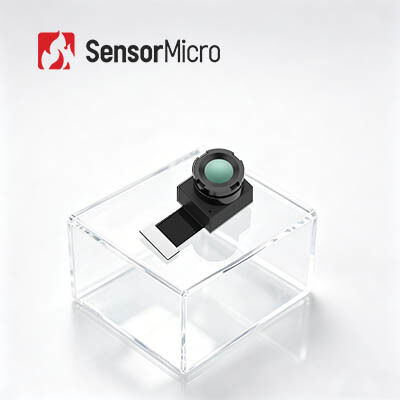

256x192 ความละเอียด 12μm Pixel Pitch Focus โมดูลกล้องความร้อน LWIR ฟรีสําหรับการวัดอุณหภูมิ
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | TIMO212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 256x192 | ข้อมูลเอาต์พุต | ดิบ 14 บิต |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| โหมดโฟกัส | โฟกัสฟรี | อัตราเฟรม | ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz |
| เน้น | แกนโมดูลกล้องความร้อน 256x192,แกนโมดูลกล้องความร้อน LWIR,แกนกล้องความร้อนที่ไม่มีการระบายความร้อน 12uM |
||
รายละเอียดสินค้า
แกนโมดูลกล้องถ่ายภาพความร้อน LWIR ขนาด 256x192/12μm ไม่ระบายความร้อนสำหรับการถ่ายภาพความร้อน
ภาพรวมผลิตภัณฑ์
โมดูลสร้างภาพ IR แบบไม่ระบายความร้อน TIMO212 หรือที่รู้จักในชื่อโมดูลความร้อนแบบไม่ระบายความร้อน มีความสามารถด้านรังสีเมตริกและมีฟังก์ชันการวัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส ประกอบด้วยเครื่องตรวจจับอินฟราเรดแพ็คเกจเวเฟอร์ (WLP) ขนาด 256x192/12μm ขนาดเล็กเป็นพิเศษ ซึ่งจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ตั้งแต่ 8 ถึง 14μm
โมดูลกล้องอินฟราเรด TIMO212 ใช้เทคโนโลยี WLP จึงมีโครงสร้างที่กะทัดรัดเป็นพิเศษและน้ำหนักเบา ในขณะเดียวกันก็ให้ความไวที่มากขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เอื้อมถึง ช่วยให้ลูกค้าสามารถเลือกการกำหนดค่าที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของตนได้
ในฐานะผู้จัดจำหน่ายเครื่องตรวจจับ IR แบบไม่ระบายความร้อนและโมดูลเซ็นเซอร์ความร้อนชั้นนำ SensorMicro นำเสนอโซลูชันการถ่ายภาพความร้อนอินฟราเรดที่ครบกำหนดและเสถียรต่างๆ แก่ลูกค้า โมดูลกล้องถ่ายภาพความร้อนที่พัฒนาโดย SensorMicro ได้รับการออกแบบมาเพื่อรวมเข้ากับผลิตภัณฑ์ปลายทางได้อย่างง่ายดาย และลดต้นทุนของลูกค้าได้อย่างมาก
คุณสมบัติหลัก
- โมดูลขนาดเล็กพิเศษพร้อมการเพิ่มประสิทธิภาพ SWaP-C ขั้นสูงสุด
- เครื่องตรวจจับบรรจุภัณฑ์ระดับเวเฟอร์ + เลนส์ระดับเวเฟอร์ + ชัตเตอร์วาล์วแม่เหล็กไฟฟ้าขนาดเล็ก
- โมดูลความร้อนอินฟราเรดที่เล็กที่สุด ช่วยให้สามารถใช้งานฟังก์ชันการถ่ายภาพความร้อนขั้นพื้นฐานพร้อมประสิทธิภาพด้านต้นทุนสูงสุด
- ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะสำหรับการบูรณาการเข้ากับอุปกรณ์ขนาดเล็ก
- ตัวเลือกออปติกที่ยืดหยุ่น การวัดอุณหภูมิที่แม่นยำ
- มีตัวเลือกเลนส์หลายแบบ รวมถึงมุมกว้างและเทเลโฟโต้ เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
- การวัดอุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำถึง ±2°C; รองรับการตรวจสอบอุณหภูมิทั้งในระดับภูมิภาคและฟูลเฟรม
- บูรณาการง่าย การพัฒนาที่รวดเร็ว
- รองรับอินเทอร์เฟซรูปภาพ DVP เข้ากันได้กับแพลตฟอร์มฝังตัวต่างๆ
- สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | TIMO212 |
|---|---|
| ปณิธาน | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8-14ไมโครเมตร |
| โหมดโฟกัส | โฟกัสฟรี |
| เลนส์ (HFOV/FL) | 17.5°/10มม. | 25°/7มม. | 56°/3.2มม. | 90°/2.1 มม |
| น้ำหนัก (กรัม) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| ขนาด (มม. ไม่มี FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| จำนวน PIN | 40พิน |
| ข้อมูลขาออก | ดิบ 14 บิต |
| อัตราเฟรม | ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz |
| ช่วงการวัดอุณหภูมิ | -20°C~+550°C (-20°C~+150° | +100°C~550°) |
| ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2°C / ±2% |
| อุณหภูมิในการทำงาน | -20°C~+60°C |
| ความชื้น | 5%~85% |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| การรับรอง | RoHS 2.0 / การเข้าถึง |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน TIMO212 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ รวมถึงการถ่ายภาพความร้อน ฮาร์ดแวร์อัจฉริยะ อาคารอัจฉริยะ บ้านอัจฉริยะ AIoT และอื่นๆ
เครื่องตรวจจับ IR แบบระบายความร้อนและไม่ระบายความร้อน
- ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
- เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด
- มีเครื่องตรวจจับอินฟราเรดหลายแบบ - เครื่องตรวจจับ IR ทั้งแบบไม่ระบายความร้อนและระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว - สายการผลิต 3 สายที่มีความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง
คำถามที่พบบ่อย
1. สีหลอกคืออะไร?
สีหลอกหรือที่เรียกว่าสีเท็จ จะแปลงการกระจายความร้อนของวัตถุให้เป็นภาพที่มองเห็นได้ผ่านระบบถ่ายภาพความร้อนอินฟราเรดที่แสดงบนจอภาพในระดับสีเทาหรือสีหลอก ช่วยให้มองเห็นการกระจายของอุณหภูมิข้ามวัตถุได้ เพื่อความสะดวกในการวิเคราะห์ภาพความร้อนได้ง่ายขึ้น ภาพเหล่านั้นจะถูกแสดงโดยใช้สีเท็จซึ่งสอดคล้องกับความแตกต่างของอุณหภูมิ
2. โมดูลถ่ายภาพความร้อน SensorMicro มีตัวเลือกสีหลอกได้กี่ตัวเลือก
โมดูลนี้รองรับจานสีหลอกหลายแบบ รวมถึง: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 และ Red Hot
