iSE612 คล้องอินฟราเรดเนอร์ที่ไม่เย็นด้วยความละเอียด 640x512 ความละเอียด 12μm พิกเซลปิชช์และ NETD ≤20mK

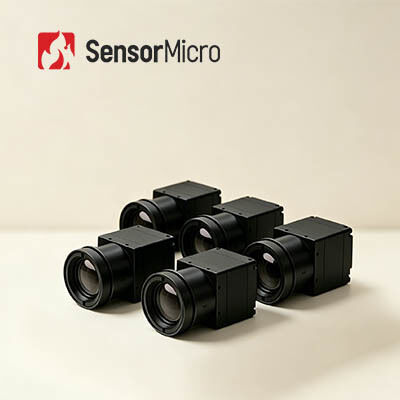

  • iSE612 Uncooled Infrared Camera Core with 640x512 Resolution 12μm Pixel Pitch and NETD ≤20mK
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iSE612
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
พิมพ์ โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน ปณิธาน 640x512 / 12μm
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃ สุทธิ ≤20mK
อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC วิดีโอดิจิทัล YUV420/YUV422/RGB888/ดิบ
เน้น

แกนกล้อง LWIR ที่ไม่มีการระบายความร้อน 640x512

,

แกนกล้อง LWIR ที่ไม่มีการระบายความร้อน

,

แกนกล้องที่ไม่มีการระบายความร้อน 640x512
ฝากข้อความ
รายละเอียดสินค้า
การถ่ายภาพความร้อนที่ชัดเจน iSE612 LWIR แกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อน 640x512/12μm
ภาพรวมผลิตภัณฑ์

iSE612 เป็นโมดูลกล้องถ่ายภาพความร้อน IR ที่ไม่มีการระบายความร้อนจากซีรีส์ iSE ของ SensorMicro นำเสนอเซ็นเซอร์ความร้อนแบบไม่ระบายความร้อนขนาด 640x512/12μm ส่วนประกอบทางแสงที่ครอบคลุม วงจรการประมวลผลสัญญาณ และอัลกอริธึมการประมวลผลภาพขั้นสูง แกนถ่ายภาพความร้อนนี้มอบความชัดเจนเป็นพิเศษและประสิทธิภาพที่เหนือกว่า

โมดูลระบายความร้อนที่ไม่มีการระบายความร้อนนี้ได้รับการออกแบบสำหรับการใช้งานต่างๆ เช่น การมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

คุณสมบัติหลัก
  • ราบรื่น เสถียร และคุ้มต้นทุนสูง:ไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน ช่วยขจัดปัญหาภาพกระตุกซึ่งพบได้ทั่วไปในระบบที่ใช้ชัตเตอร์แบบดั้งเดิม ใช้เครื่องตรวจจับบรรจุภัณฑ์เซรามิก ApexCore ที่คุ้มต้นทุนสูงด้วย NETD≤20mK
  • กะทัดรัดและน้ำหนักเบา ยืดหยุ่นสำหรับการบูรณาการ:ขนาดเล็กเพียง 25.4×25.4×22.7 มม. น้ำหนักแกนเปลือย ≤26±1.5g การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถจัดวางระบบและบูรณาการได้อย่างยืดหยุ่น
  • คุณสมบัติที่หลากหลายสำหรับการบูรณาการอย่างราบรื่น:รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ เข้ากันได้กับเลนส์ออพติคอลหลายตัวและส่วนประกอบส่วนขยายเพื่อการพัฒนารองและการปรับแต่งระบบที่ง่ายดาย
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iSE612
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป

≤20mK
การประมวลผลภาพ
อัตราเฟรมดิจิตอล 50เฮิร์ต
เวลาเริ่มต้น 6ส
วิดีโอดิจิทัล YUV420/YUV422/RGB888/ดิบ
อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC
ไร้ชัตเตอร์ รองรับ
การแสดงภาพ 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/Tint/Black Hot)
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยง
ซูมดิจิตอล 1x/2x/4x/8x
โหมดการชดเชย คู่มือ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 50พิน: BP040SB-50-0114-B-R0
อินเตอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเตอร์เฟซวิดีโอดิจิตอล DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
ส่วนประกอบส่วนขยาย USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
อินเตอร์เฟซไฟฟ้า
แรงดันไฟฟ้า 2.7V~5.3V
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃
เครื่องกล/เลนส์
ขนาดแกนเปลือย 25.4×25.4×22.7มม φ36×24.3มม
น้ำหนักแกนเปลือย 26±1.5ก 28±1.5ก
เลนส์ออฟติคอล Athermal โฟกัสคงที่: 4.8/9.1/13/19 มม
  • ความร้อนโฟกัสคงที่: 25/35/50/70/100 มม
  • โฟกัสแบบแมนนวล: 25/35/50มม
  • เลนส์มอเตอร์: 75/100/150 มม
  • ซูมต่อเนื่อง: 15 ~ 75/20 ~ 100/28 ~ 90/30 ~ 150/30 ~ 180/25 ~ 225 มม.
ผลกระทบ Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง 1500g@0.4ms
การสั่นสะเทือน

5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ส่วนประกอบชัตเตอร์ ไม่จำเป็น
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การรับรอง ROHS2.0/การเข้าถึง
การใช้งานทางอุตสาหกรรม

โมดูลกล้องถ่ายภาพความร้อน iSE612 ถูกนำมาใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร เครื่องใช้ไฟฟ้า และสาขาที่เกี่ยวข้อง

ข้อดีของเรา
  • เอกสารครบถ้วน:คู่มือผลิตภัณฑ์ คู่มือการตั้งค่า และการอ้างอิงการเลือกเพื่อนำไปใช้งานได้ทันที
  • ความช่วยเหลือด้านการพัฒนาและการทดสอบ:ตัวอย่างการทดสอบแบบบูรณาการ การประเมินประสิทธิภาพ และบริการตรวจสอบพารามิเตอร์
  • ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง:SDK, API, อัลกอริธึม และเครื่องมือแก้ไขข้อบกพร่องสำหรับการบูรณาการเชิงลึก
  • การสนับสนุนทางเทคนิคระยะไกล:การสนับสนุนตลอด 24 ชั่วโมงทุกวันพร้อมการตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
  • การรับประกัน:ชิ้นส่วนดั้งเดิมและการยึดมั่นในกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
สีหลอกคืออะไร?

สีหลอกหรือที่เรียกว่าสีเท็จ จะแปลงการกระจายความร้อนของวัตถุให้เป็นภาพที่มองเห็นได้ผ่านระบบถ่ายภาพความร้อนอินฟราเรดที่แสดงบนจอภาพในระดับสีเทาหรือสีหลอก ช่วยให้มองเห็นการกระจายของอุณหภูมิได้ เพื่อให้ง่ายต่อการวิเคราะห์ ภาพความร้อนจะถูกแสดงโดยใช้สีที่ผิดเพี้ยนซึ่งสอดคล้องกับความแตกต่างของอุณหภูมิ

โมดูลถ่ายภาพความร้อน SensorMicro มีโหมดสีหลอกได้กี่โหมด

โมดูลนี้มีโหมดสีหลอกที่หลากหลาย รวมถึง: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 และ Red Hot
